Контактное термосопротивление и микрошероховатость: где теряются ватты

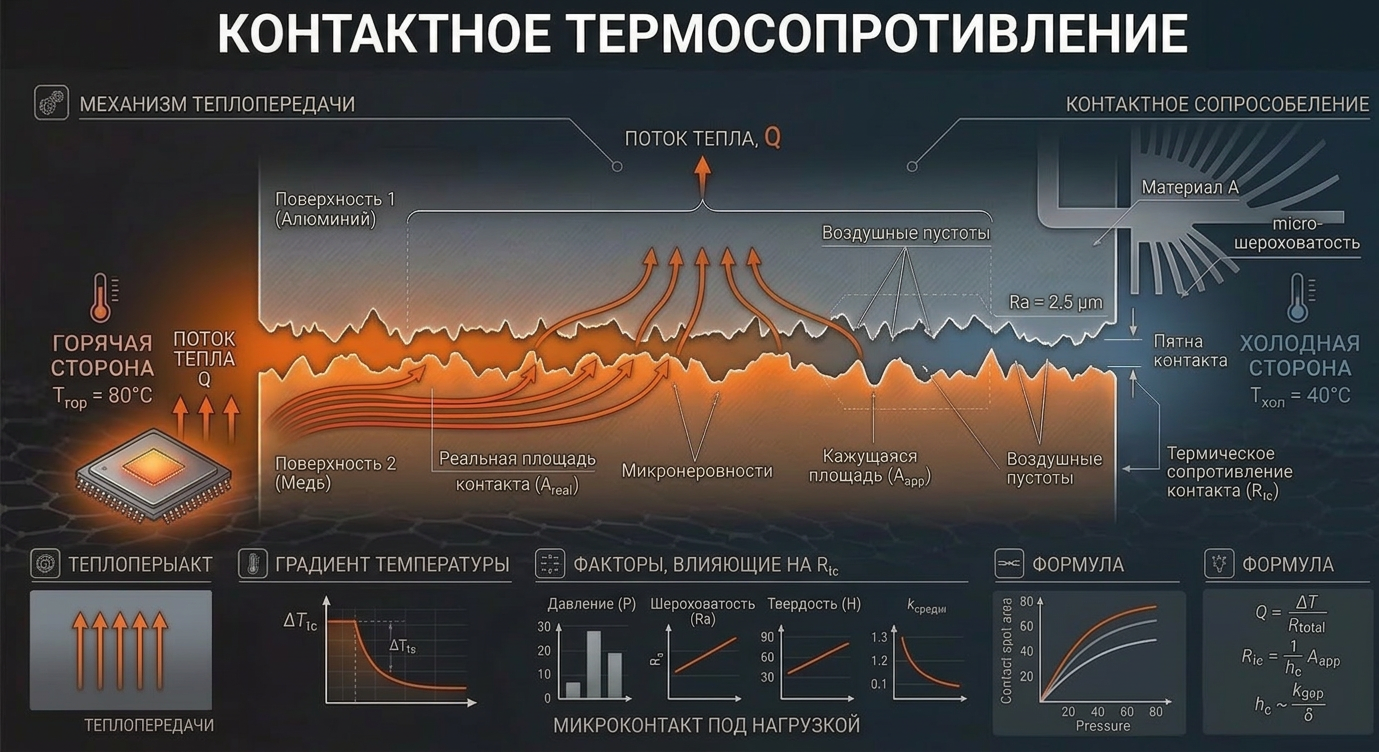

Когда два «твердых» тела касаются друг друга, кажется, что тепло должно проходить свободно. На практике всё наоборот: ватты теряются на границе раздела. Причина — микрошероховатость, из‑за которой реальная площадь контакта составляет доли процента от номинальной. Между выступами остаются воздушные прослойки, и именно они задают большую часть теплового сопротивления. Это и есть контактное тепловое сопротивление R_th — скрытый барьер, который может оказаться важнее самой теплопроводности материалов.

В инженерном смысле R_th — это отношение перепада температур на границе к плотности теплового потока: чем больше микрозазоры, тем выше ΔT и тем хуже отвод тепла. В системах с высокой теплопроводностью (медь, алюминий) контактный барьер доминирует, а в «теплых» материалах (керамика) он заметен меньше. Поэтому одна и та же конструкция может вести себя по‑разному: металл «захлебывается» в микрозазорах, а изолятор — нет.

Ключевая мысль: микрошероховатость управляет реальной площадью контакта. Давление сжатия увеличивает число соприкасающихся микро‑участков, снижая R_th. Но даже при высоком давлении остаются пустоты, которые заполнены воздухом или вакуумом. У воздуха теплопроводность на порядки ниже, чем у металлов, поэтому малый объём «пустоты» создаёт непропорционально большой тепловой барьер. Именно поэтому в вакууме контактный барьер часто ещё выше — исчезает даже слабый вклад газовой теплопроводности.

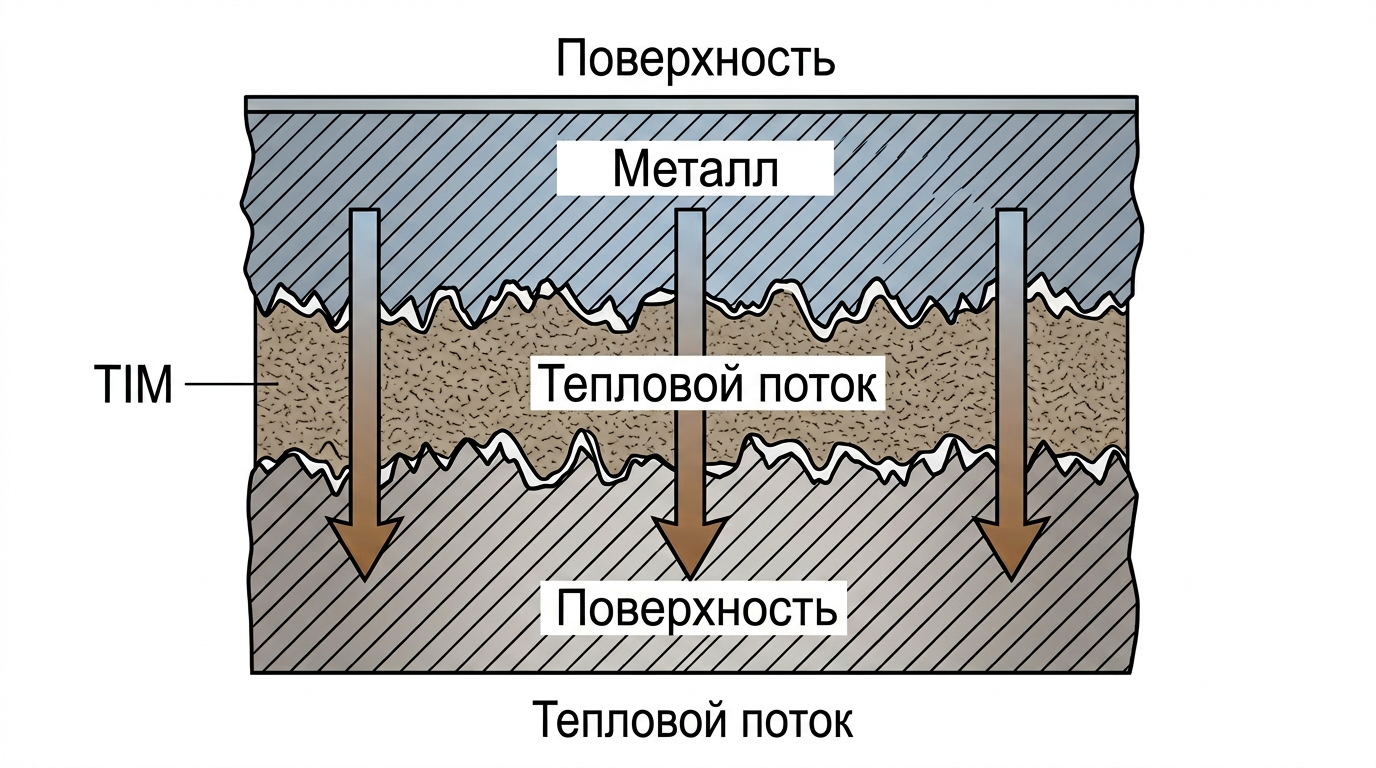

Весь «фокус» термопасты как раз в том, чтобы заменить воздух на материал с большей теплопроводностью. TIM заполняет микронеровности, создавая непрерывный тепловой путь. При этом качество заполнения — не только вопрос состава, но и вязкости, толщины слоя и равномерности. В экспериментах снижение R_th на порядок при корректном применении TIM — не редкость, это базовая инженерная реальность.

Как правильно измерять контактное сопротивление

Самая распространённая логика измерения — стационарный метод: мы задаём известный тепловой поток и измеряем ΔT по обе стороны контакта. На бумаге всё просто, но в реальности ошибка быстро «съедает» полезный сигнал: теплопотери, паразитные утечки, неоднородности температуры и нестабильный контакт. Именно поэтому в лабораториях используют массивные теплоотводы, экраны и калиброванные датчики. Классический подход описан в инженерной литературе, включая NASA‑материалы по тепловому контролю и практику измерительных стендов [1][2].

С другой стороны, есть быстрые и «умные» методы: лазерная вспышка, терморефлектометрия, импульсные техники. Они полезны для тонких слоёв и дают высокую точность, но требуют сложной калибровки и модели теплопереноса. Порог входа выше, зато можно отделить вклад материала от вкладов контакта и получить R_th для очень тонких интерфейсов.

Боль измерений — геометрия контакта. Один и тот же материал может давать разный R_th в зависимости от того, чем прижимали, как полировали и какая была реальная плоскостность. Отсюда практический вывод: корректные измерения — это не «точка», а диапазон, и именно поэтому стандарты требуют аккуратной оценки повторяемости и воспроизводимости.

Важно помнить и о тепловых потерях. В стационарных методах боковые утечки и излучение способны исказить итог в сторону «завышенного» R_th. Практика измерений показывает, что без качественного экранирования и калибровки именно потери становятся главным источником ошибки. Поэтому хорошие стенды всегда имеют охранные кольца, массивные теплоотводы и тщательно выверенную геометрию.

Отдельный пласт — стандартизация. В литературе и промышленности часто упоминают ASTM D5470 как базовую методику для TIM, но по сути она описывает именно стационарный подход и требует строго заданных условий давления, толщины и стабилизации. Ошибка здесь чаще всего не в формуле, а в том, что лаборатории используют разные режимы «прижима», и их результаты не сопоставимы. Это и объясняет, почему даже хорошие пасты могут показывать разное R_th у разных производителей.

Наконец, есть реальный контур эксплуатации. В устройстве контакт живёт не в «идеальном» режиме — есть вибрации, термоциклы, деградация поверхности, окисление. Поэтому лабораторное R_th — это лишь стартовая точка. Чем более жёсткие условия эксплуатации, тем сильнее уходит показатель и тем важнее контроль качества интерфейса на этапе сборки.

Что реально влияет на потери ватт

1) Шероховатость. Это главный параметр. Более гладкая поверхность даёт больший процент реального контакта и снижает R_th. Но идеальной плоскости не бывает: даже хорошо полированная поверхность имеет микрорельеф, который нельзя игнорировать.

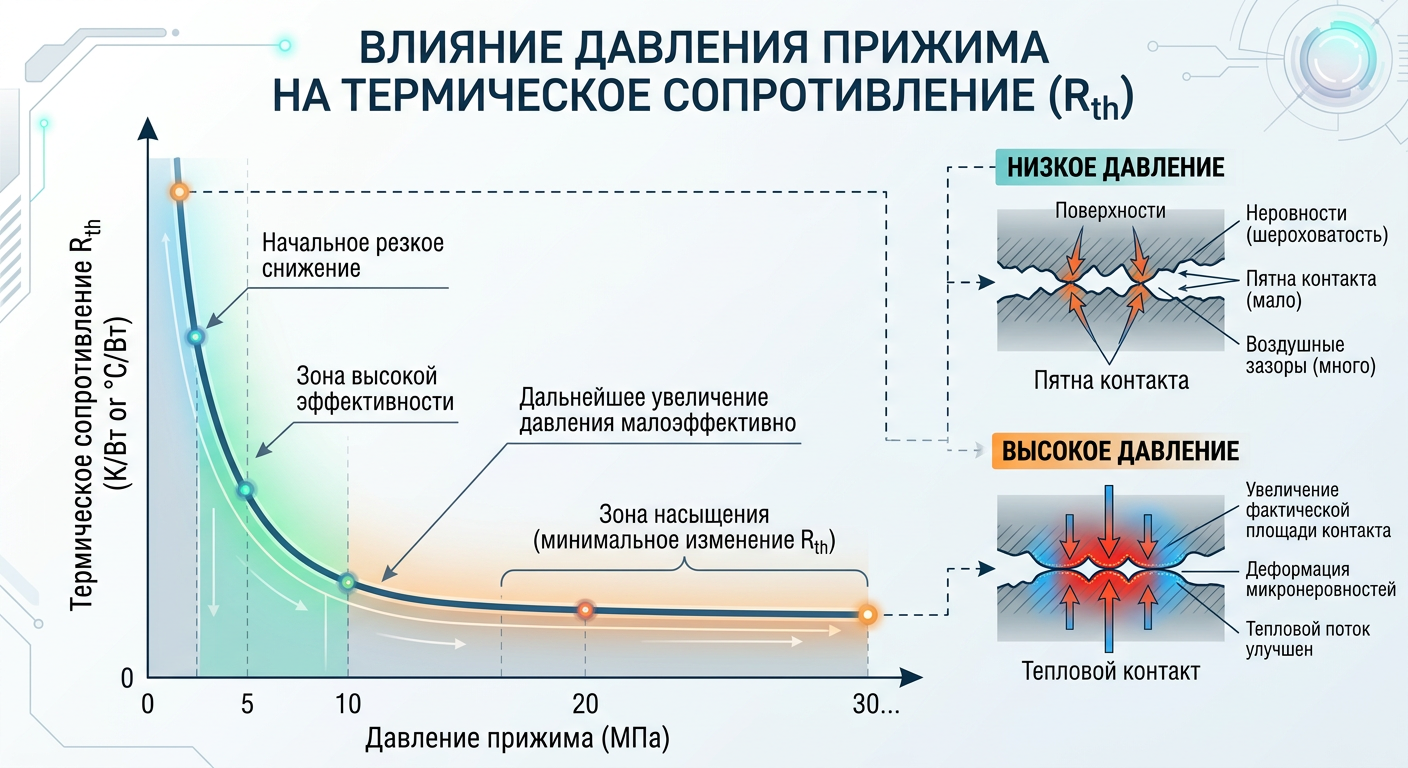

2) Давление. Увеличение давления ведёт к пластической/упругой деформации микровыступов — площадь контакта растёт, сопротивление падает. Эффект значительный, но не линейный: в какой-то момент рост давления даёт всё меньше результата.

3) Газовая среда. Воздух, гелий, вакуум — три разные «реальности». В гелии R_th ниже из‑за лучшей теплопроводности газа, в вакууме — выше.

4) Окислы и покрытия. Тонкий оксидный слой может вести себя как изолятор и увеличивать сопротивление. С другой стороны, правильно выбранное покрытие может уменьшить микрозазоры и улучшить контакт.

5) TIM‑слой. Состав и вязкость важны, но не меньше важна толщина. Слишком толстый слой превращается в «собственное» тепловое сопротивление, слишком тонкий не заполняет микрозазоры.

Отдельно стоит упомянуть методы построения кривой R_th(P), где P — давление прижима. В профессиональных стендах измерение проводится в нескольких точках давления с последующей регрессией — так можно отделить влияние TIM от базового контакта и получить сопоставимый показатель. Именно поэтому корректная методика всегда содержит серию измерений, а не одно значение.

Практика разработки измерительных стендов показывает, что стабильность и повторяемость достигаются комбинацией массивного теплового тела, точных RTD‑датчиков и хорошо изолированной «горячей» зоны. В учебных и исследовательских стендах, описанных в университетских работах, большое внимание уделяется калибровке и оценке неопределённости — иначе измерения становятся невоспроизводимыми и не пригодными для сравнения [7].

Почему это критично для электроники

Современные чипы выделяют сотни ватт на площади меньше почтовой марки. Любой лишний градус — это падение ресурса и риск деградации. Поэтому контактное сопротивление — не «теория», а инженерная практика: оно определяет реальный тепловой бюджет. Именно из‑за него иногда не помогают самые «теплопроводные» радиаторы — барьер находится не в радиаторе, а между ним и кристаллом.

На практике это выглядит так: один и тот же модуль с одинаковым радиатором может иметь разницу в 5–10 °C просто из‑за качества интерфейса. Это огромная цифра для силовой электроники и силовых модулей. Поэтому корректное измерение R_th — ключевой элемент контроля качества, а не академическая формальность.

Типовые ошибки в измерениях

Ошибка №1 — считать, что R_th «свойство материала». На самом деле это свойство интерфейса, где материал — только часть картины. Реальная поверхность и давление важнее, чем «паспортная теплопроводность».

Ошибка №2 — не фиксировать давление. Даже небольшое изменение усилия прижатия может сместить R_th на десятки процентов. Если стенд не контролирует нагрузку, вы измеряете не контактное сопротивление, а «случайные условия сборки».

Ошибка №3 — игнорировать толщину TIM. Слишком толстый слой превращает TIM в самостоятельный тепловой барьер. Слишком тонкий — не перекрывает микрозазоры. Отсюда типичный парадокс: «паста есть, а тепло всё равно не уходит».

Ошибка №4 — сравнивать несопоставимые тесты. Разные лаборатории используют разные режимы стабилизации, разные датчики и разные схемы теплового экранирования. Поэтому корректно сравнивать можно только результаты, полученные по одной методике и в одинаковых условиях.

Как читать данные в спецификациях

Производители TIM обычно дают теплопроводность и «условное» тепловое сопротивление при заданном давлении и толщине. Это не абсолютная истина, а точка на карте условий. Если ваше давление ниже, а поверхность грубее, реальный R_th будет выше — иногда кратно. Поэтому грамотный подход — переводить паспортные параметры в условия реальной сборки и смотреть на диапазон, а не на одно число.

Мини‑чеклист инженера

• Проверить шероховатость и плоскостность пары контакта.
• Зафиксировать давление прижима и воспроизводимость усилия.
• Подобрать толщину TIM под микрорельеф.
• Контролировать чистоту и состояние поверхности (окислы, загрязнения).
• Учитывать режим эксплуатации: термоциклы и вибрации.

Практический вывод

Контактное тепловое сопротивление — это вопрос поверхности и контроля. Если не контролировать микрошероховатость, давление и качество интерфейса, никакая «сверхтеплопроводность» материалов не спасёт. Правильные измерения позволяют увидеть, где именно «теряются ватты», и устранить причину: улучшить обработку поверхности, подобрать TIM и стабилизировать условия контакта. Именно это превращает термодизайн из набора догадок в управляемую инженерную систему.

---

Источники

1. Spacecraft Thermal Control Handbook, Chapter 16 (PDF) — обзор теплового контакта и практик измерений в аэрокосмических системах.
2. NASA Technical Report: Thermal Contact Conductance (PDF) — классический отчёт NASA по контактной теплопередаче.
3. NASA Technical Report 1986 (PDF) — экспериментальные данные по контактному сопротивлению.
4. NASA Technical Report 1971 (PDF) — данные по тепловым контактам и методикам измерений.
5. Measurement and Prediction of Thermal Contact (Purdue, PDF) — измерение и прогнозирование контактного сопротивления.
6. Thermal Contact Conductance Measurements (CTRC, PDF) — исследовательский стенд и параметры эксперимента.
7. Development and Calibration of a Thermal Resistance Testing Facility (ASEE, PDF) — методика калибровки установки измерений.
8. ROHM: Basics of Thermal Resistance and Heat Dissipation (PDF) — практическое введение в термосопротивление.
9. ROHM: Rth(j‑c) Measurement and Usage (PDF) — методы измерения тепловых сопротивлений в компонентах.
10. Thermal Resistance — Technical Article (PDF) — обзор влияния контактных потерь на расчёт тепловых цепей.
11. GHP Complete (ULiège, PDF) — методика guarded hot plate и точность измерений.
12. arXiv:1605.08469 (PDF) — обзор/модель теплового контакта (теоретический аспект).
