В мире теплопередачи есть невидимая граница, где материал перестаёт быть «просто пастой» и становится физическим мостом между теплом и эффективностью. Именно здесь графеновые термоинтерфейсы раскрывают свою идею (см. обзор: Графеновые TIM: недавние достижения и перспективы): минимизировать тепловое сопротивление на микроуровне и стабилизировать контакт во времени. В инженерной реальности TIM — это не расходник, а часть тепловой архитектуры устройства. И чем выше плотность мощности, тем заметнее, что качество микроконтакта может быть важнее типа радиатора.
Проблема тепла — это проблема контакта

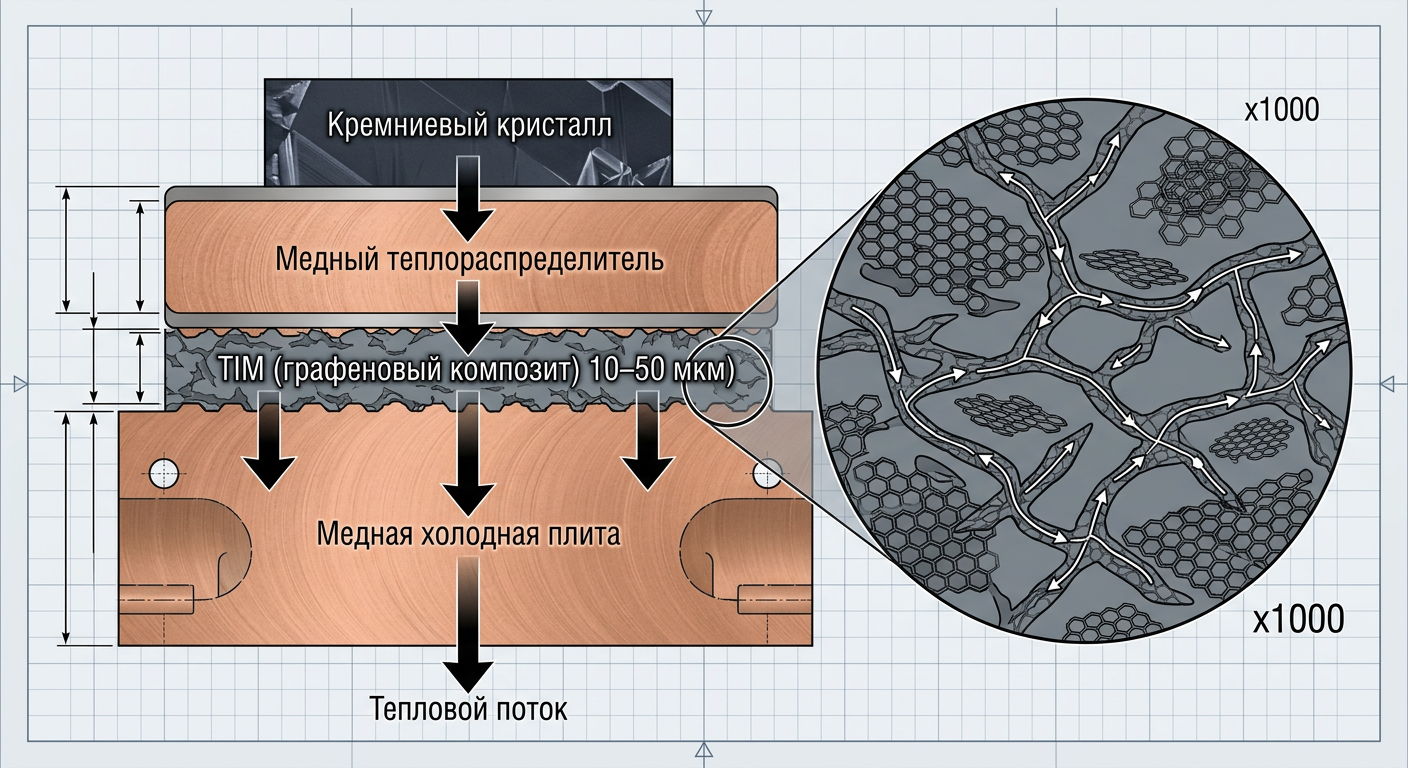

Большинство тепловых проблем в электронике рождается не в кристалле, а на границе между материалами. Микрошероховатости, микрозазоры и неоднородный прижим создают локальные «острова» высокого теплового сопротивления. В итоге даже хороший радиатор не спасает, если интерфейс работает нестабильно. Поэтому современная инженерия TIM решает три задачи одновременно: обеспечить максимальную площадь реального контакта, удерживать стабильность при термоциклах и сохранять минимальное сопротивление на границе.
Если смотреть на проблему инженерно, TIM — это не просто слой между поверхностями. Это управляемая среда с заданной теплопроводностью, вязко‑эластическими свойствами и устойчивостью к старению. Прижим, шероховатость, форма наполнителя, ориентация и адгезия — все эти параметры определяют, насколько эффективно тепло покидает кристалл и сколько времени интерфейс сохраняет параметры без деградации.
Почему графен — не маркетинг, а инженерный инструмент
Графен обладает рекордной теплопроводностью (см. обзор тепловых свойств: Тепловые свойства графена и многослойного графена), механической прочностью и химической стабильностью. Но ключ к его эффективности — не «паспортная цифра», а то, как он встроен в композит. Инженерное значение имеют ориентация пластин, их распределение в матрице, плотность контактов и наличие «мостиков» между частицами. В хорошо спроектированном композите графен формирует устойчивую теплопроводную сеть (пример архитектуры: Вертикально ориентированные графеновые пены для TIM), которая работает даже при частичном нарушении контакта.
На практике графеновая фракция может выступать как сеть «тепловых дорог», связывающих разрозненные участки контакта в единую систему. Это снижает локальные перегревы и выравнивает температурное поле. В отличие от традиционных паст, где проводимость часто определяется вязкостью и количеством наполнителя, графен позволяет повысить эффективность без чрезмерного роста жёсткости слоя.
Именно поэтому TIM на графене — это не «добавка ради красоты», а попытка управлять теплопереносом на микроуровне: снижать контактное сопротивление, обеспечивать стабильность и долговечность интерфейса при реальных рабочих условиях.
Анизотропия теплопроводности: главный инженерный вызов

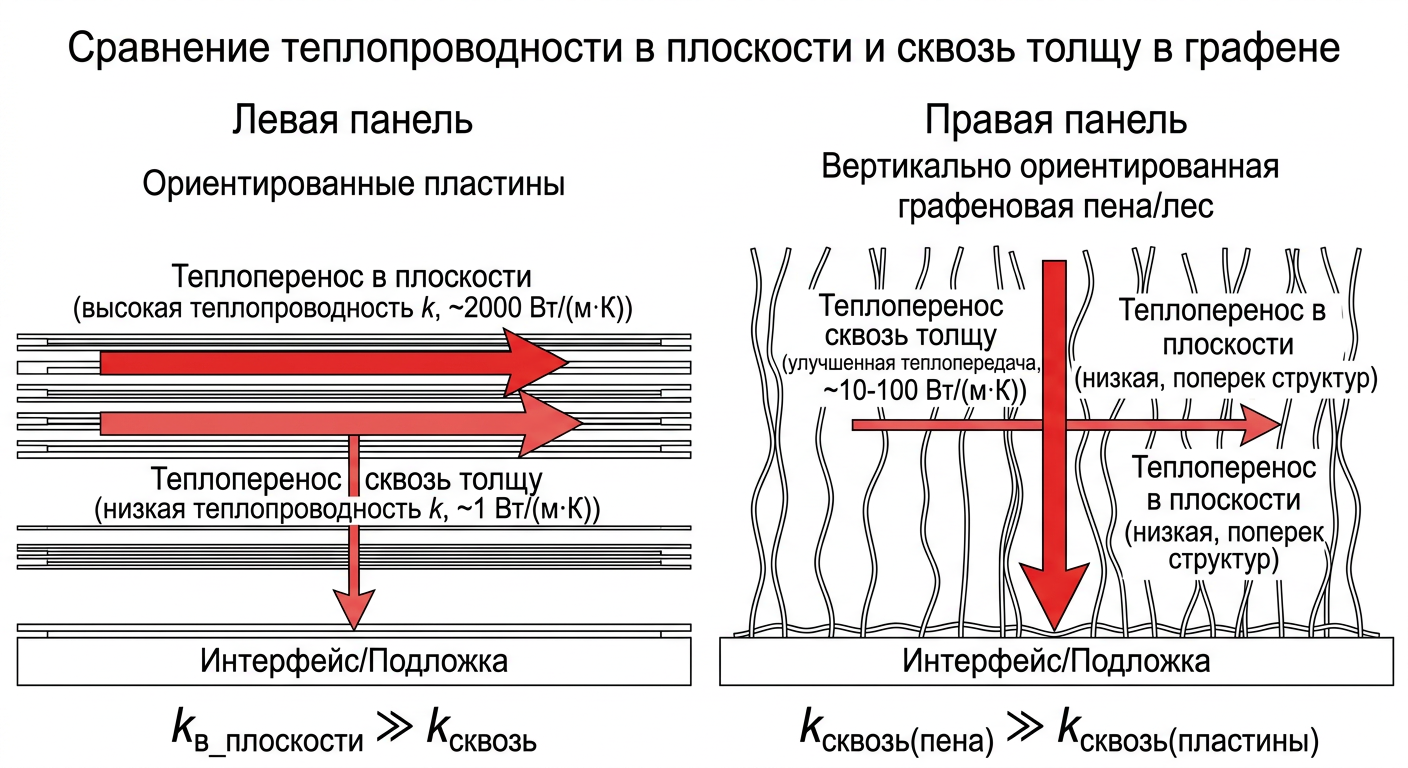

Графен очень хорошо проводит тепло в плоскости листа, но значительно хуже — сквозь толщу. Это означает, что без грамотной ориентации частицы могут «разносить» тепло в стороны, но не передавать его вниз к холодной плите. Поэтому один из главных трендов — управление ориентацией: вертикально ориентированные графеновые структуры, пены и леса, которые улучшают теплоперенос сквозь толщу.
В инженерных разработках это выражается в двух подходах: (1) создание вертикально ориентированных каркасов и (2) формирование гибридных структур, где графен работает вместе с другими проводниками (см. иерархическую бумагу Graphene/Ag Nanowires: Иерархический композит Graphene/Ag nanowires для TIM), например нанопроволоками серебра или углеродными нанотрубками. Такая архитектура снижает сопротивление на границах и создаёт более стабильный теплопроводный путь.
Важно понимать, что оптимальная структура зависит от конкретной задачи. Дополнительно о предельной теплопроводности см.: Теплопроводность однослойного графена (PRB 2023). В силовой электронике критично именно сквозное теплоперенесение, тогда как в некоторых радиочастотных узлах полезно распределять тепло вдоль плоскости. Графен позволяет варьировать эти свойства, что делает его уникальным инженерным инструментом.
Тепловое сопротивление интерфейса: что реально можно улучшить

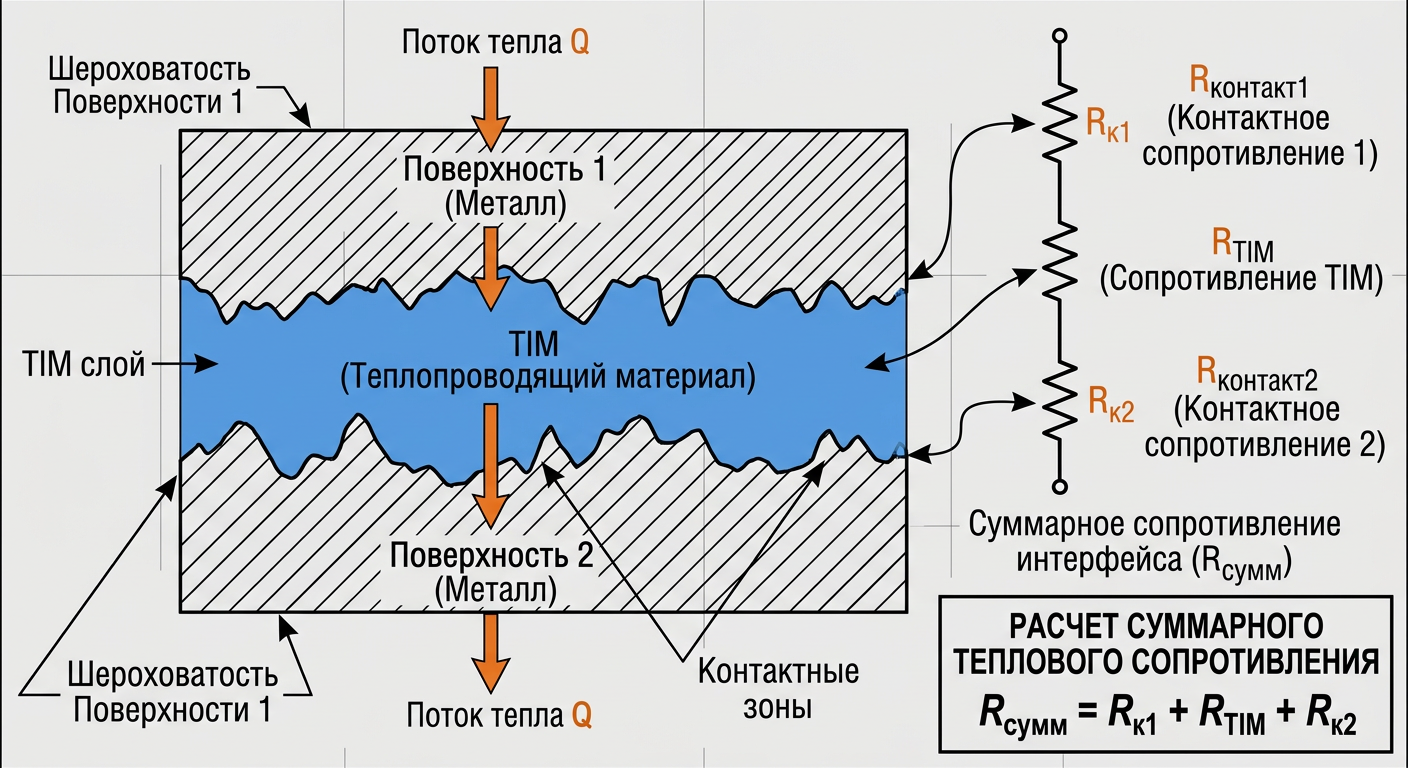

Если представить тепловой путь как цепочку сопротивлений, то TIM — лишь один из элементов: Rконтакт1 + RTIM + R_контакт2. На практике именно контактные сопротивления часто доминируют. Графеновые композиты способны уменьшить эти сопротивления за счёт высокой теплопроводности и способности формировать микромостики между шероховатыми поверхностями.
Инженерный критерий здесь — не только «максимальная теплопроводность», а «минимальное суммарное сопротивление». Поэтому грамотный TIM должен работать не как «жидкая паста», а как структурированный композит, сохраняющий форму и контакт при нагрузках. Особенно важны стабильность толщины слоя и однородность распределения наполнителя.
Дополнительная практическая выгода — снижение чувствительности к локальным дефектам поверхности. Если классическая паста легко «проваливается» в микрозазоры, то графеновый композит может создавать устойчивую сеть, которая перераспределяет тепловой поток и уменьшает локальные «узкие места».
Надёжность и термоциклы — ключ к промышленному применению
Классические пасты со временем высыхают, образуют пустоты и теряют эффективность. Графеновые TIM, благодаря стабильности и механической прочности, демонстрируют меньшую деградацию после сотен и тысяч циклов нагрева/охлаждения. Это критично для промышленной электроники, серверных систем и силовых модулей, где длительная стабильность важнее краткосрочных рекордов.
С инженерной точки зрения это означает снижение частоты обслуживания и предсказуемость теплового режима, что напрямую влияет на надёжность системы и жизненный цикл устройства. В долгосрочной перспективе это снижает совокупную стоимость владения и повышает устойчивость оборудования к пиковым нагрузкам.
Для индустрии важны не только цифры теплопроводности в лабораторных условиях, но и стабильность параметров в реальных режимах: вибрации, механические напряжения, циклы включения/выключения и длительная работа при повышенной температуре.
Что важно для практиков
Графен — не «магическое решение», а материал, который раскрывается только в грамотной инженерной архитектуре. Для практического применения важны: контроль ориентации, равномерность распределения, качество связующей матрицы и стабильность контакта под давлением.
Если эти условия не соблюдены, графен не даст значимого преимущества, а может даже ухудшить параметры из‑за роста вязкости или неравномерности слоя. Поэтому инженерный подход всегда опирается на измеряемые метрики: тепловое сопротивление, долговечность, устойчивость к термоциклам, адгезию и повторяемость.
Для практиков важен и технологический аспект: насколько TIM совместим с производственными процессами, как ведёт себя при сборке, насколько стабилен при хранении и транспортировке. Эти факторы часто оказываются решающими для внедрения.
Метрики, по которым следует оценивать графеновые TIM
Тепловое сопротивление (Rth) — основной параметр, отражающий суммарную эффективность контакта. Низкий Rth означает, что тепло проходит через интерфейс с минимальными потерями. Стабильность R_th во времени — важнее абсолютной цифры, если устройство работает 24/7.
Поведение при термоциклах показывает, как материал сохраняет контакт после многократных нагревов/охлаждений. Механическая устойчивость и адгезия определяют, не возникнут ли микротрещины или пустоты при вибрациях и нагрузках.
Повторяемость партии — ключевой инженерный критерий. Даже самый «сильный» материал не будет полезен, если его параметры сильно плавают от партии к партии. Поэтому важно смотреть на статистику и вариативность.
Технологическая реализуемость и масштабирование
Для масштабного внедрения критично, чтобы материал был технологичен: хорошо смешивался, равномерно распределялся, не расслаивался и не деградировал при хранении. Реальные производственные линии требуют повторяемости процесса, стабильных характеристик и предсказуемого поведения при сборке.
Графеновые TIM должны отвечать не только инженерным, но и производственным требованиям: совместимость с существующими дозаторами, минимальное загрязнение оборудования, контролируемая вязкость и стабильность параметров при серийном выпуске.
Отдельно стоит учитывать требования к безопасности и экологии: состав связующей матрицы, возможность переработки, соответствие стандартам материалов для электроники.
Экономика и эффект для бизнеса
Высокие показатели теплопередачи и стабильности важны не только инженерам, но и бизнесу. Стабильный TIM снижает риск перегрева и отказов, увеличивает срок службы оборудования и уменьшает стоимость обслуживания. В долгосрочной перспективе это может дать больший эффект, чем разовая экономия на расходнике.
Для компаний, работающих с высокими тепловыми нагрузками, переход на более надёжный TIM — это инвестиция в предсказуемость и снижение потерь, особенно в круглосуточных режимах работы.
Практический вывод
Графеновые TIM — это не модный тренд, а инженерная стратегия. Их потенциал раскрывается там, где важны микроконтакт, стабильность и долговечность. Именно эти параметры определяют, будет ли устройство работать эффективно сегодня и через 5 лет. Для промышленной и серверной электроники это зачастую важнее, чем абсолютный максимум теплопроводности.
Рекомендации по внедрению
1) Начинайте с пилотных измерений на реальных узлах. 2) Сравнивайте не только теплопроводность, но и стабильность после циклов. 3) Контролируйте толщину слоя и давление прижима. 4) Используйте статистику по партиям и вариативности параметров.
Инженерный подход к TIM — это прежде всего система измерений. Графеновый композит даёт сильные преимущества, если параметры контролируются и воспроизводимы.
Зачем этот блок материалов
Мы хотим, чтобы rgpaste.ru стал точкой компетенции для инженерного сообщества: практические обзоры исследований, объяснение сложных тем понятным языком и выводы, применимые в реальных проектах. Графеновые TIM — один из самых перспективных путей развития термоинтерфейсов, и именно поэтому мы начинаем с этой темы.
Итог: графеновые TIM — это инженерная платформа. Чем точнее мы понимаем структуру, ориентацию и контакт, тем ближе практическое внедрение в реальных устройствах.
Источники:
- Тепловые свойства графена и многослойного графена — Обзор тепловых свойств и механизмов теплопереноса.
- Теплопроводность однослойного графена (PRB 2023) — Свежие оценки предельной теплопроводности.
- Вертикально ориентированные графеновые пены для TIM — Архитектура для снижения Rth.
- Иерархический композит Graphene/Ag nanowires для TIM — Структурированный TIM с Ag‑нанонитями.
- Графеновые TIM: недавние достижения и перспективы — Обзор материалов и направлений.
