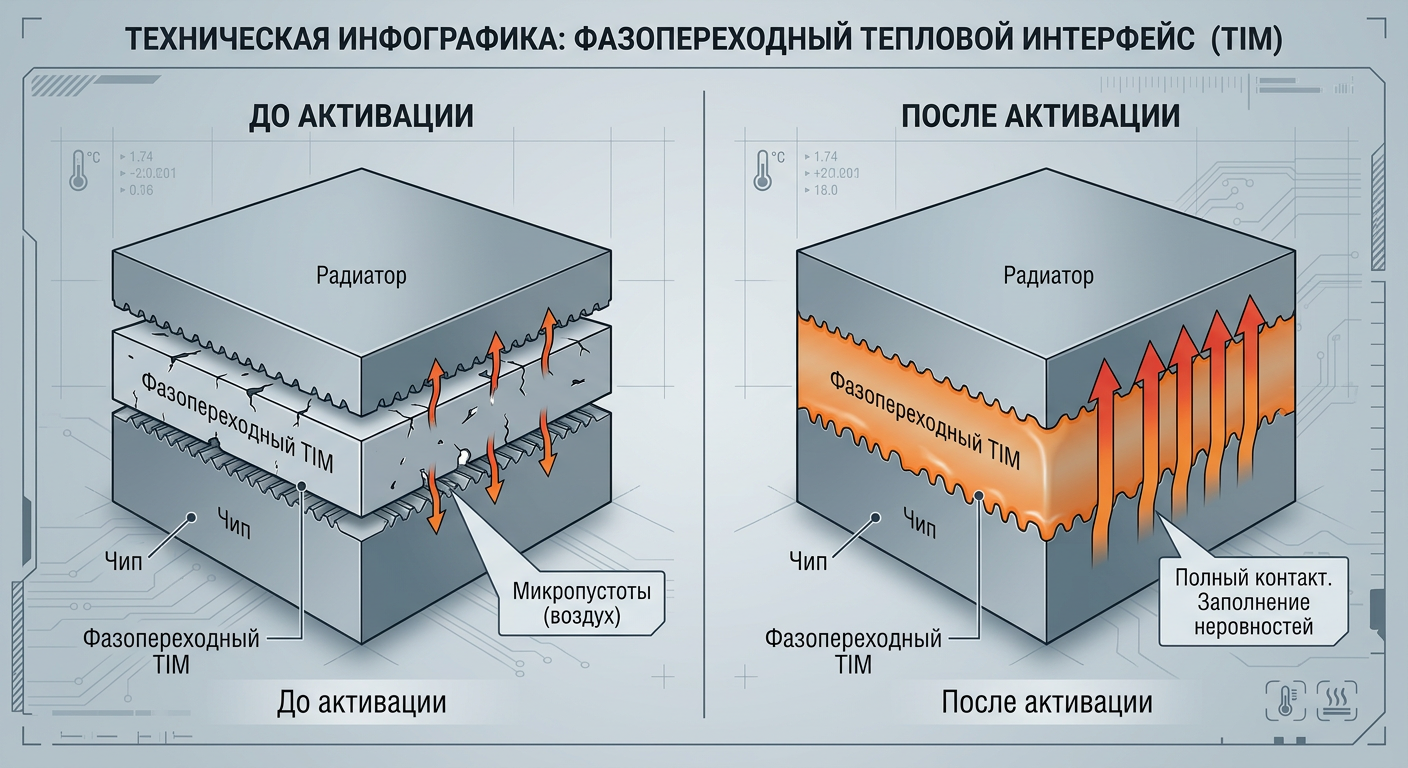

Фазопереходные thermal interface materials (PCM‑TIM) на первый взгляд похожи на термопрокладки, но в работе ведут себя как пасты. Пока устройство холодное, материал удерживает форму, обеспечивает повторяемость сборки и не расползается по краям. Как только температура корпуса пересекает порог плавления, PCM переходит в вязкотекучее состояние и заполняет микронеровности на границе «чип — радиатор». Этот переход и создаёт эффект теплового «буфера»: контакт резко улучшается именно в рабочем диапазоне температур, а тепловое сопротивление Rth падает до стабильного уровня. Общая физика процесса и ключевые механизмы хорошо описаны в обзорах по PC‑TIM Обзор PC‑TIM: принципы и применения и инженерных рекомендациях по выбору интерфейсов NASA/SSRI Thermal Interface Materials Guidelines.
Почему это важно на практике. В реальных узлах теплопередачи проблемы почти всегда связаны с неполным контактом: микропустоты, волнистость поверхностей, различие коэффициентов теплового расширения. Даже при высоком прижиме остаются микрогапы, которые превращаются в локальные «острова воздуха» и резко ухудшают теплопередачу. PCM‑TIM уменьшает этот эффект именно при выходе в рабочий режим — когда материал размягчается и «дотекает» до поверхностей. Это особенно полезно в силовой электронике и модульных решениях, где сборка должна быть повторяемой, а стабильность Rth — высокой. Практические применения в power‑модулях и требования к обращению с PCM‑слоем подробно описаны в application notes производителей Infineon AN‑2025‑03: Pre‑Applied PCM TIM, Vincotech AN: Power Modules with Phase‑Change Material.
Температура плавления: компромисс между стабильностью и активацией

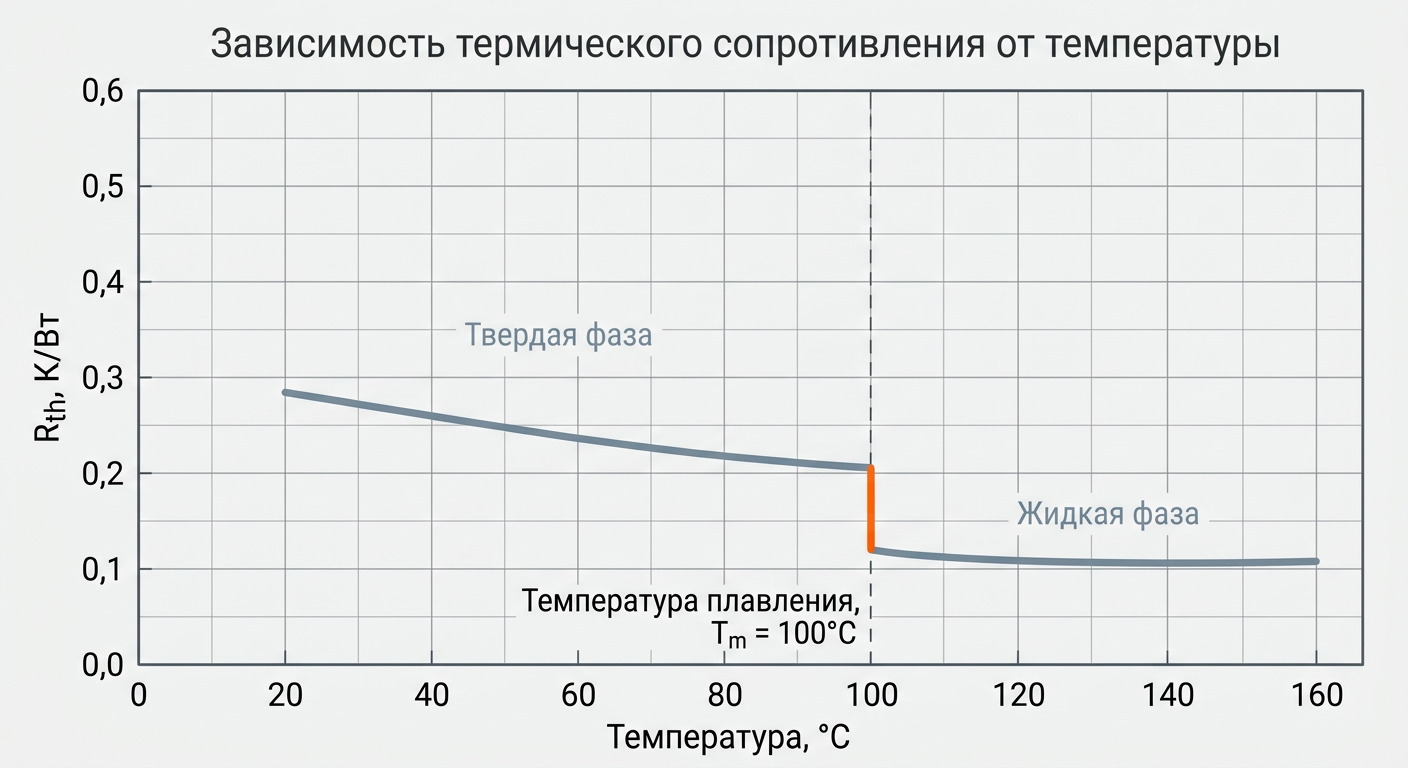

Порог плавления PCM задаёт рабочее «окно». Он должен быть выше комнатной температуры, чтобы слой был стабильным при хранении, но достаточно низким, чтобы уже на первом прогреве материал «срабатывал» и формировал полноценный контакт. В документации производителей часто встречаются диапазоны около 40–60 °C, но конкретное значение зависит от теплового профиля узла и допустимого перегрева на старте. В технических руководствах подчёркивают, что после первого прогрева контакт стабилизируется, а повторная затяжка крепежа помогает закрепить эффект Danfoss TIM technical explanation, WE‑PCM User Guide.
При этом PCM‑TIM — это не «жидкость», а управляемый переход. До активации материал остаётся жёстким и не мигрирует, что снижает риск случайного загрязнения компонентов и упрощает производственный процесс. После активации он принимает микрорельеф поверхности, но не теряет целостность слоя. Такой режим близок к идеальному: минимальные микрогапы без хаотичного «ползучего» поведения, характерного для мягких паст.
Механика деградации: где заканчивается ресурс «буфера»

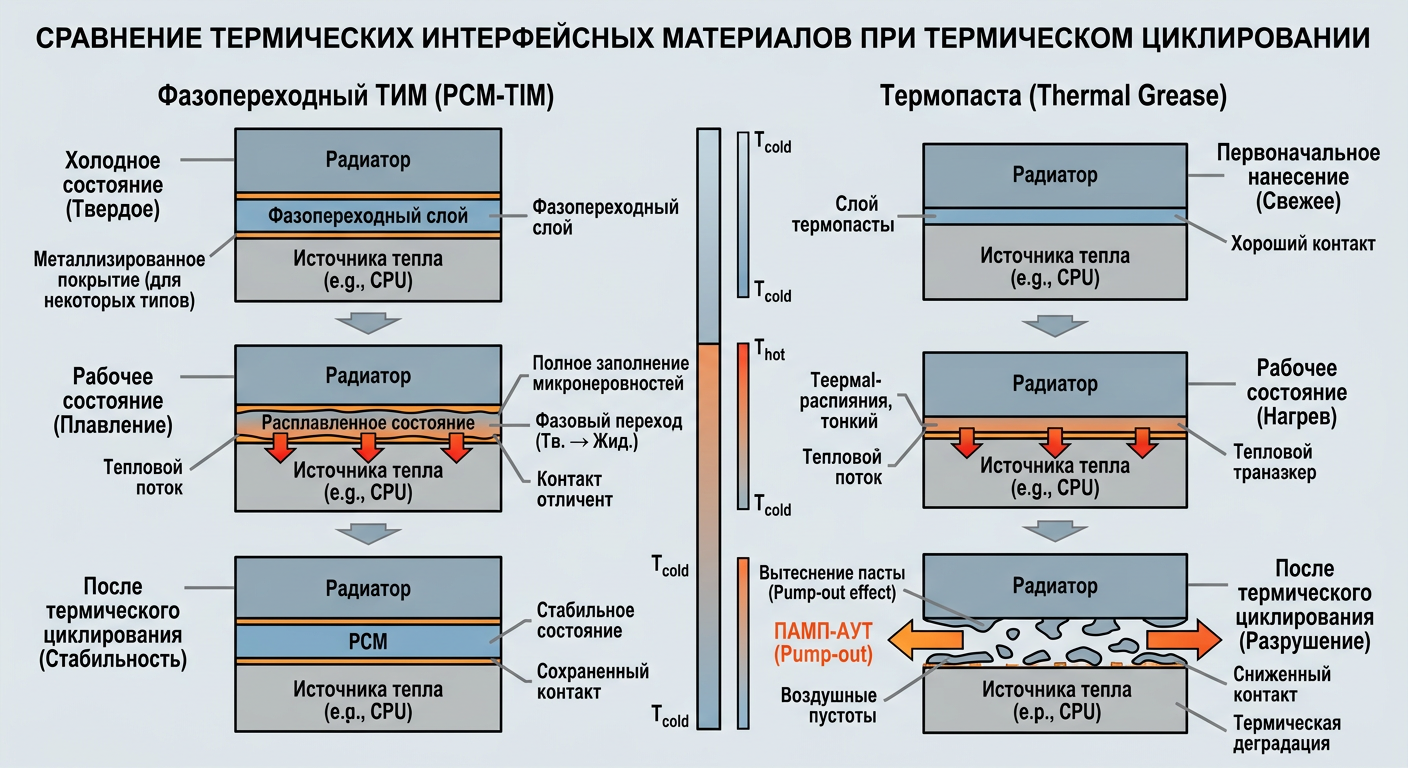

PCM‑TIM часто описывают как более устойчивый к pump‑out материал по сравнению с пастой. Причина проста: при комнатной температуре он твёрдый и не склонен «выдавливаться» из зоны контакта при вибрациях и хранении. Однако при интенсивных режимах power‑cycling (циклы нагрев‑охлаждение с большими градиентами температуры) возможны другие сценарии деградации — микротрещины, частичное выдавливание расплава, локальные пустоты после повторного затвердевания. Ряд исследований показывает, что в обычных тепловых циклах PCM выглядит устойчивее, а в жёстких силовых циклах результаты могут быть сравнимы или хуже, чем у паст IEEE: сравнение деградации PCM и термопаст. Отдельно обсуждается влияние pump‑out в силовых модулях и роль геометрии контакта Impact of Pump‑Out Effect (power modules).
Если говорить просто: PCM‑TIM «любит» стабильные тепловые режимы и повторяемый прижим, а паста может оказаться устойчивее в агрессивных режимах с быстрыми и неравномерными температурными скачками. Поэтому ключевой вопрос выбора — какой тип циклов доминирует в вашем изделии. В некоторых рекомендациях прямо говорится: если критична повторяемость и предсказуемость контакта, PCM‑TIM обычно даёт лучший результат, но для экстремальных циклов нужна верификация на стендовых тестах Phase Change Material Failure Mechanisms.
Производственный контекст: почему часто выбирают pre‑applied PCM
Ещё одна причина популярности PCM‑TIM — предсказуемость производственного процесса. Когда материал нанесён заранее (pre‑applied), производитель контролирует толщину слоя, его равномерность и качество. Для сборочных линий это снижает вариативность, а для конечного изделия — повышает повторяемость Rth между партиями. Именно поэтому в power‑модулях часто встречаются специальные инструкции «не трогать» PCM‑слой: повреждение поверхности разрушает эффект «буфера» и может привести к неравномерному контакту Infineon AN‑2025‑03: Pre‑Applied PCM TIM, Vincotech AN: Power Modules with Phase‑Change Material.
Материальный состав и толщина слоя
Практический нюанс, о котором часто забывают, — композиция PCM‑TIM. В большинстве решений фазопереходный компонент является матрицей, а теплопроводность усиливается наполнителями (оксиды, нитриды, иногда графитовые добавки). Это делает материал более вязким при плавлении и помогает удерживать слой в зоне контакта. Но цена — рост чувствительности к толщине: слишком толстый слой увеличивает тепловое сопротивление, слишком тонкий снижает способность компенсировать микронеровности. Поэтому в руководствах часто акцентируют внимание на контроле толщины и равномерности нанесения, а в pre‑applied решениях это фиксируется технологией производителя. В результате инженер выбирает не только «тип TIM», но и рабочую толщину интерфейса, которая определяет баланс между контактным давлением и теплопередачей.
Как понять, что PCM‑TIM подходит именно вам
Есть три практических критерии:
- Температура активации совпадает с реальным рабочим режимом. Если устройство работает ниже порога плавления, PCM не раскроет преимуществ.
- Режимы циклирования умеренные и повторяемые. PCM хорошо держится в стабильных циклах, но требует проверки в жёстких power‑циклах.
- Нужна производственная повторяемость. Если важна стабильность сборки и снижение человеческого фактора, PCM‑TIM часто выигрывает у паст.
Два типовых сценария
- Силовая электроника и инверторы. Здесь важна стабильность контакта и контроль Rth, а PCM‑TIM помогает «зафиксировать» состояние после первого прогрева. Именно поэтому многие application notes для силовых модулей рекомендуют фазопереходные материалы как базовый вариант Wolfspeed TIM application guide.
- Высокоплотные вычислительные узлы. В таких системах риск pump‑out паст высок из‑за циклов включения/выключения, а PCM‑TIM может снизить деградацию на длительном горизонте при условии корректной температуры активации.
Заключение. Фазопереходные TIM — это инженерный компромисс, который работает лучше всего там, где важны повторяемость, контролируемое «включение» теплопередачи и умеренное циклирование. Они не отменяют необходимость механического дизайна (прижим, ровность, тепловой профиль), но дают сильный эффект именно в реальном режиме работы устройства. «Буфер» заканчивается там, где заканчивается контроль над циклированием и температурой; зато при грамотной настройке PCM‑TIM превращается в самый предсказуемый интерфейс между чипом и радиатором.
Источники
1. Обзор PC‑TIM: принципы и применения — обзор механизмов и областей применения PC‑TIM.
2. NASA/SSRI Thermal Interface Materials Guidelines — практические рекомендации по выбору и применению TIM.
3. Infineon AN‑2025‑03: Pre‑Applied PCM TIM — application note по pre‑applied PCM‑TIM.
4. Vincotech AN: Power Modules with Phase‑Change Material — руководство по обращению с фазопереходным слоем.
5. Danfoss TIM technical explanation — температурные режимы и активация PCM.
6. WE‑PCM User Guide — пользовательское руководство по PCM.
7. Wolfspeed TIM application guide — практические рекомендации для силовых модулей.
8. 3M 5500T PCM datasheet — пример промышленного PCM‑TIM (даташит).
9. IEEE: сравнение деградации PCM и термопаст — сравнение деградации PCM и термопаст.
10. TIM degradation comparison (доп. материал) — доп. сравнение механизмов деградации.
11. Impact of Pump‑Out Effect (power modules) — влияние pump‑out эффекта в силовых модулях.
12. Phase Change Material Failure Mechanisms — заметка о механизмах отказов PCM.
