Как делают термопасты: наполнители от массовых до нестандартных
Термопаста — это один из самых мифологизированных компонентов в мире электроники. Для одних она — «серебрянная магия», для других — «миллиметровый слой развода». На деле же термопаста (или, строго говоря, thermal interface material, TIM) — это сложный инженерный композит, разработка и производство которого требуют тонкого баланса между теплопередачей, механической совместимостью, стабильностью в эксплуатации и технологичностью нанесения. В основе любого TIM лежит простая задача: минимизировать термическое сопротивление на границе между двумя поверхностями — например, процессором и радиатором. Но путь от идеи к готовому продукту лежит через микроскопические дисперсии, реологические компромиссы и не всегда очевидные физические эффекты.

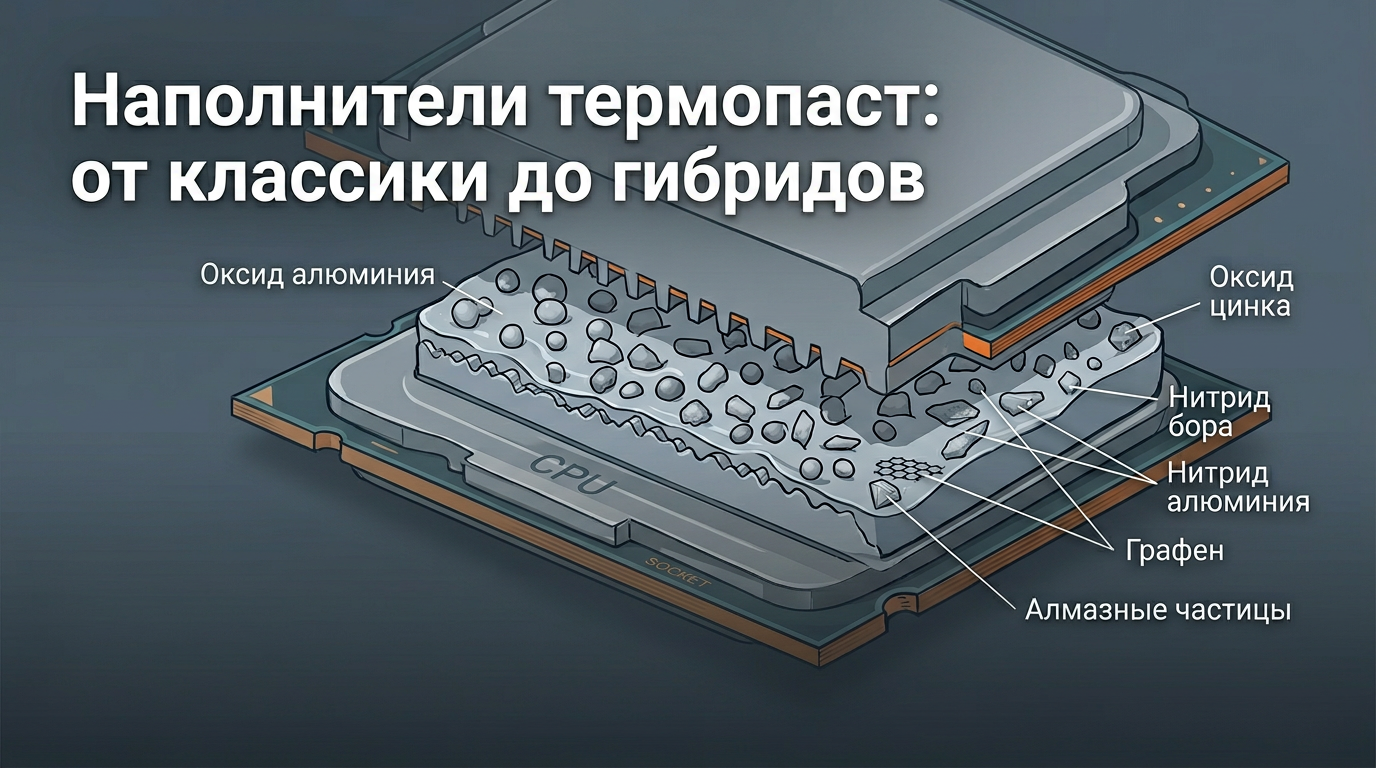

Анатомия термопасты: не просто «паста», а система
Каждая термопаста состоит из двух ключевых компонентов: полимерной или металлической базы и высокотеплопроводящих наполнителей. База (матрица) выполняет несколько функций: обеспечивает адгезию к поверхностям, придаёт пластичность, предотвращает расслоение и, главное, заполняет микронеровности. Без неё наполнители просто не удержались бы на месте, не говоря уже о том, чтобы эффективно передавать тепло.
Традиционно в качестве матрицы используются силиконовые масла или эпоксидные смолы. Силиконы дешевле, гибче и химически инертны, но склонны к «высыханию» (dry-out) при длительном нагреве — их низкомолекулярные фракции медленно испаряются, оставляя за собой трескающийся и менее эффективный слой. Эпоксиды стабильнее при высоких температурах, но после полимеризации становятся жёсткими, что увеличивает механическое напряжение при термоциклах и снижает способность компенсировать неровности.
Наполнители же — это «теплопроводное ядро» термопасты. Именно они определяют, насколько эффективно композит сможет передавать тепло. Однако эффективность эта — не просто сумма свойств отдельных частиц. Она зависит от их формы, размера, распределения, ориентации в матрице и, самое главное, от того, образуют ли они сквозные токопроводящие (в нашем случае — теплопроводящие) пути. Без этого даже 70 % наполнителя может не дать ожидаемого результата.

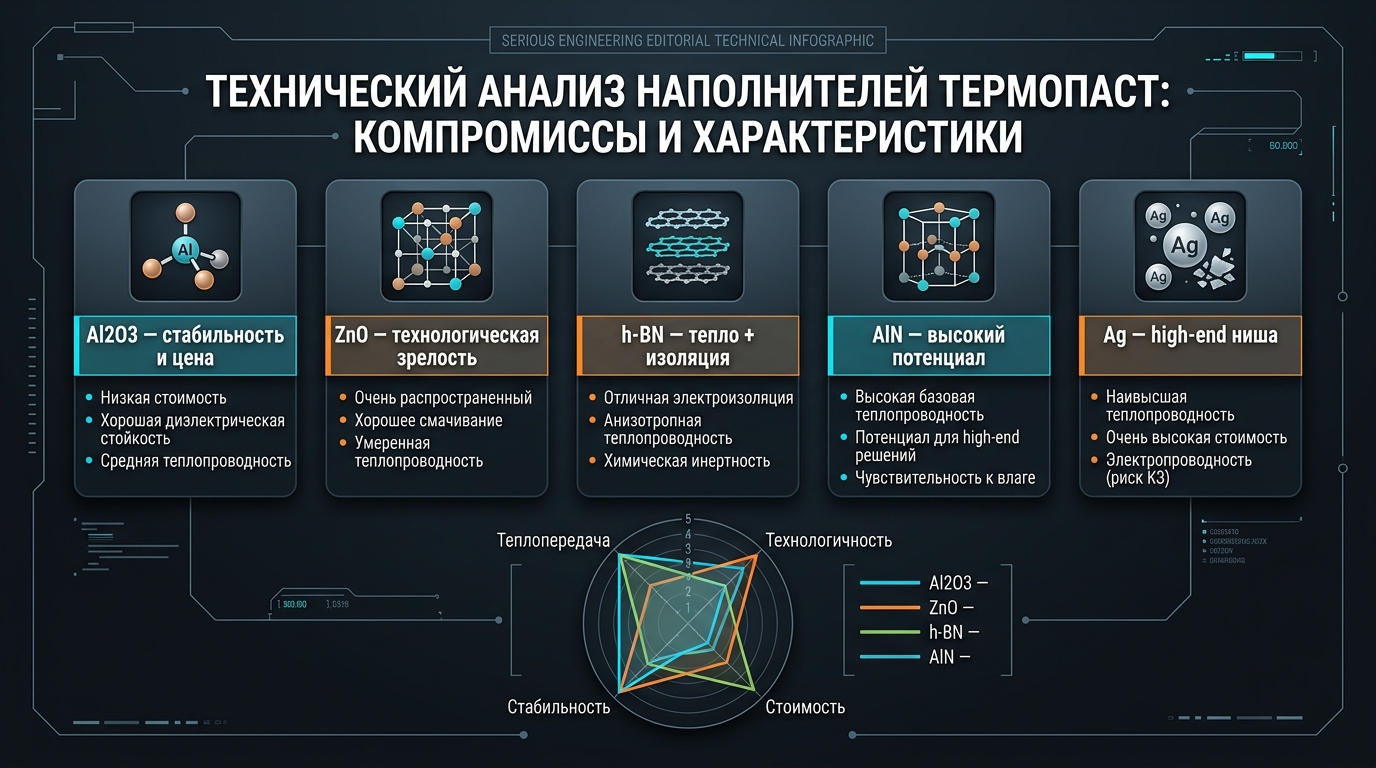

Массовые решения: где работает химия, а не маркетинг
Наиболее распространённые термопасты — это композиты с оксидом алюминия (Al₂O₃) или оксидом цинка (ZnO). Эти материалы недороги, химически пассивны и легко диспергируются в силиконовой матрице. Теплопроводность Al₂O₃ — около 30 Вт/(м·К), ZnO — чуть выше, но в композите эти значения редко дают больше 3–5 Вт/(м·К) из-за низкой загрузки (обычно 50–65 % по объёму) и отсутствия перколяционной структуры.
Несколько выше по эффективности — нитрид бора в гексагональной модификации (h-BN). Этот материал обладает анизотропной теплопроводностью: в плоскости кристалла — до 400 Вт/(м·К), а перпендикулярно — всего 30 Вт/(м·К). Важно: при диспергировании в пасте частицы h-BN склонны ориентироваться параллельно подложке, что снижает эффективность теплопередачи в направлении перпендикулярном (именно это направление и нужно для TIM). Тем не менее, h-BN остаётся популярным благодаря электрической изоляции и хорошей термостабильности [6].
Ещё один массовый вариант — нитрид алюминия (AlN). Его теплопроводность достигает 200–250 Вт/(м·К), и он также является диэлектриком. Однако AlN гигроскопичен: при контакте с влагой он гидролизуется с образованием аммиака, что может повредить электронику. Поэтому промышленные TIM на основе AlN требуют строгой изоляции от атмосферы или защитных покрытий на частицах [5].
Металлические наполнители, особенно серебро (Ag), обеспечивают наивысшую теплопроводность среди массовых решений — до 9–12 Вт/(м·К) в готовом композите. Серебро — не только отличный теплопроводник, но и электропроводник, что делает такие пасты непригодными для использования вблизи оголённых контактов. Но именно они часто лежат в основе «высокопроизводительных» коммерческих продуктов, таких как Arctic Silver 5 [8].
Цифры в маркетинге и реальность на стенде
Одна из главных проблем в индустрии TIM — это суждение о качестве пасты по одной цифре: теплопроводность в Вт/(м·К). Эта величина, измеренная в лаборатории на идеально гладких образцах при полной плотной загрузке наполнителя, почти ничего не говорит о реальной эффективности в системе.
В реальной сборке решающим параметром является термическое контактное сопротивление (thermal contact resistance), а не теплофизическая характеристика самой пасты. Это сопротивление зависит от толщины слоя, шероховатости поверхностей, прижимного усилия, старения материала и даже от способа нанесения. Например, паста с теплопроводностью 12 Вт/(м·К), нанесённая толстым слоем (0,1 мм), может показывать худший результат, чем паста с 5 Вт/(м·К), равномерно распределённая тонким слоем (0,02 мм).
Кроме того, у многих TIM есть скрытые недостатки: склонность к «выдавливанию» (pump-out) при термоциклах (из-за разницы коэффициентов теплового расширения компонентов), потеря пластичности со временем (dry-out), или увеличение вязкости при хранении. Эти параметры редко указываются в спецификациях, но критичны для долгосрочной надёжности в серверах, автомобильной электронике или промышленных системах [4].
Нестандартные подходы: когда классика не справляется
В поисках выхода за пределы традиционных решений исследователи и инженеры экспериментируют с необычными наполнителями и гибридными системами. Здесь особенно выделяются наночастицы, углеродные структуры и даже металлические жидкости.
Графен — однослойный углерод — обладает колоссальной теплопроводностью: оценки варьируются от 2000 до 5000 Вт/(м·К). Однако в композите он склонен агрегировать, образуя «островки», а не сквозную сеть. Кроме того, его плоская форма не способствует эффективной теплопередаче в перпендикулярном направлении без специальной ориентации [2].
Углеродные нанотрубки (CNT) — в теории обещают высокую теплопроводность (до 3000 Вт/(м·К) по оси) и высокую прочность. На практике в массовых TIM они неэффективны: их тепловой контакт с матрицей плох, а склонность к образованию «пушистых» клубков вместо направленных пучков сводит преимущества на нет [1].
Алмазные частицы — натуральные или синтетические — имеют теплопроводность до 2000 Вт/(м·К) и являются диэлектриками. Однако их стоимость и сложность диспергирования ограничивают применение лишь в узкоспециализированных решениях, например, для СВЧ-компонентов или лазерных диодов. При этом даже алмазные частицы требуют высокой загрузки (более 60 % об.) и обработки поверхности для совместимости с матрицей [5].
Особый класс — гибридные наполнители. Например, сочетание h-BN и AlN может компенсировать анизотропию бора за счёт изотропной теплопроводности нитрида алюминия. В исследовании [5] показано, что такие гибриды позволяют достичь 6–7 Вт/(м·К) в эпоксидной матрице при объёмной доле наполнителя 70 %, сохраняя при этом низкий коэффициент теплового расширения и хорошую диэлектрическую прочность.
Жидкие металлы и смежные системы: между будущим и риском
Жидкие металлы (LM), такие как сплав галлия-индия (EGaIn) или галлия-олова (Galinstan), демонстрируют теплопроводность от 25 до 40 Вт/(м·К) — в разы выше, чем у полимерных TIM. Однако их применение сопряжено с серьёзными ограничениями: высокая плотность, нестабильность при контакте с алюминием (галлий разрушает оксидную плёнку и вызывает коррозию), а также электропроводность. Поэтому LM-материалы применяются в основном в закрытых системах охлаждения (например, внутри тепловых труб) или с барьерными покрытиями на поверхностях [10].
Недавние исследования рассматривают гибриды: жидкий металл + алмазные или графитовые частицы. В работе [9] показано, что добавление алмазной пудры в EGaIn позволяет создать «тепловые мостики», повышая теплопроводность композита до 50 Вт/(м·К). Однако такие системы остаются лабораторными: их стабильность при термоциклировании, коррозионная активность и сложность дозирования делают их непригодными для массового производства.
Тем не менее, жидкие металлы породили целый подкласс материалов — так называемые «LM-adjacent» пасты. Это не чистый жидкий металл, а его эмульсии или дисперсии в полимерной матрице, часто с добавлением оксидных частиц для стабилизации. Такие материалы пытаются совместить преимущества LM с удобством нанесения классической пасты, но на практике их эффективность пока не превосходит лучшие серебряные TIM [10].

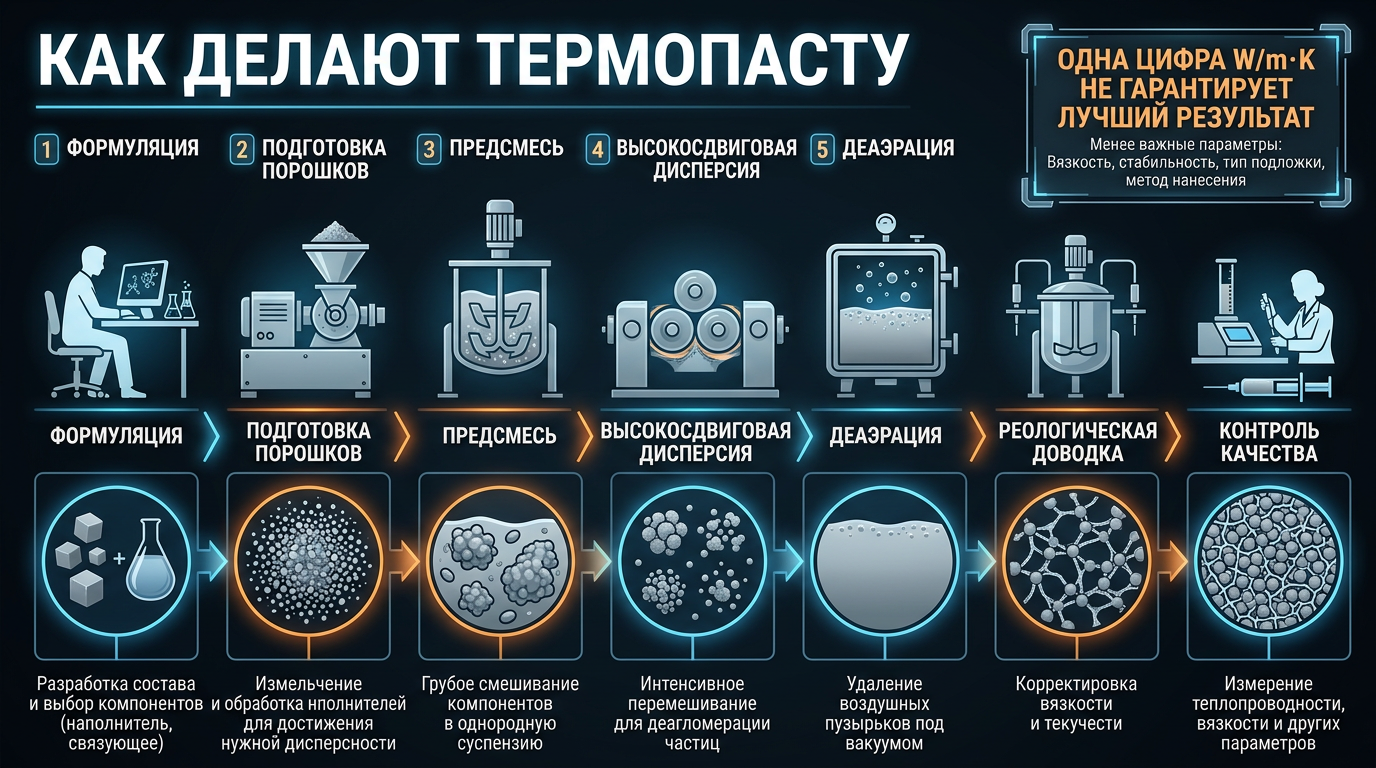

Производственный процесс: не смешай и не испорти
Создание эффективной термопасты — это не просто смешивание базы и наполнителя. Это многостадийный технологический процесс, где каждый этап влияет на конечные свойства.
Формуляция. Инженер сначала выбирает тип матрицы и состав наполнителей с учётом требований к теплопроводности, диэлектрической прочности, вязкости и стабильности. Здесь уже закладываются компромиссы: чем выше загрузка наполнителя, тем выше теплопроводность, но тем сложнее добиться однородной дисперсии и тем выше вязкость.
Диспергирование. На этом этапе наполнители равномерно распределяются в матрице. Простое перемешивание недостаточно: требуется высокоэнергетическая обработка (трёхроллерные мельницы, ультразвук, планетарные миксеры), чтобы разрушить агломераты и избежать локальных «пятен» с низкой теплопроводностью. Особое внимание уделяется предотвращению повреждения чувствительных наноматериалов (например, разрыву CNT).
Деаэрация. После перемешивания в пасте остаются микропузырьки воздуха, которые резко снижают теплопроводность. Поэтому смесь подвергается вакуумной обработке, где давление снижается до нескольких мм рт. ст., позволяя пузырькам расшириться и выйти из массы.
Контроль качества. Готовая паста проходит ряд тестов: измерение вязкости и реологических свойств (для воспроизводимости нанесения), термогравиметрический анализ (на устойчивость к высыханию), тесты на термическое сопротивление (с использованием стандартизированных методик, таких как ASTM D5470) и, в некоторых случаях, испытания на долговечность при термоциклировании. Важно: результаты этих тестов часто отличаются от заявленных в маркетинговых материалах [4].
Где заканчивается маркетинг и начинается инженерия
Многие производители играют на непонимании потребителями различия между теплопроводностью материала и его эффективностью в реальной системе. Заявленные 15 Вт/(м·К) могут быть получены в идеальных лабораторных условиях на образцах с толщиной 1 мм, тогда как в CPU cooler слой редко превышает 0,03 мм. В таких условиях даже 1 Вт/(м·К) пасты может оказаться достаточно — если она равномерно заполняет микронеровности.
Кроме того, в последние годы наблюдается избыток «нано-» и «графеновых» продуктов, где реальное содержание активного компонента либо исчезающе мало, либо вообще отсутствует. Независимые тесты показывают, что многие «графеновые» термопасты по эффективности не отличаются от обычных оксидных [1]. Это не означает, что графен бесполезен — просто его эффективное внедрение требует сложных технологий ориентации и функционализации поверхности, которые экономически нецелесообразны для массового рынка [2].
Инженерный подход, напротив, начинается с понимания условий эксплуатации: температурный диапазон, тип поверхностей, допустимая толщина слоя, требования к электрической изоляции. Только тогда можно выбрать подходящий тип TIM — будь то оксидная паста для потребительского ПК или гибридный AlN/h-BN композит для силовой электроники в электромобиле.
Заключение: термопаста как компромисс
Термопаста — это всегда компромисс. Между теплопроводностью и вязкостью, безопасностью и эффективностью, стоимостью и долговечностью. Нет универсального «лучшего» решения. Есть — подходящее для конкретной задачи. Современные TIM — это результат многолетней работы химиков, материаловедов и теплотехников. Их производство требует не только знаний, но и точного контроля на каждом этапе.
Будущее термопаст, скорее всего, лежит не в одном «чудо-наполнителе», а в системном дизайне: комбинации материалов, контроле микроструктуры, адаптации под конкретные геометрии и условия эксплуатации. А пока — разумнее судить о TIM не по громким цифрам на упаковке, а по реальным тестам в условиях, близких к вашим. Ведь тепло — не цифра, а физика.
Источники
- Review on fillers and methods to enhance thermal conductivity of polymer composites
- Oriented Thermal Interface Materials: Graphene, BN, and Fibers
- Thermal Interface Materials: From Fundamentals to Applications
- Thermal Interface Materials – A Review of the State of the Art
- Hybrid AlN/BN Fillers in Epoxy Matrix for TIM Applications
- Boron Nitride vs. Other Fillers (3M Technical Flyer)
- Thermally Conductive Greases Comparison Chart (MG Chemicals)
- Arctic Silver 5 Technical Information
- EGaIn/Diamond/Graphite Liquid Metal Composites for Enhanced Thermal Conductivity
- Interfacial Engineering in Gallium-Based Systems (Advanced Functional Materials)
Прикладные рекомендации для внедрения TIM в продуктовой разработке
Перед серийным внедрением полезно фиксировать протокол сравнения материалов: одинаковая подготовка поверхностей, единая процедура нанесения, контролируемый прижим, одинаковый температурный профиль, одинаковое время стабилизации до измерения. На уровне отчётности важно хранить не только итоговые температуры, но и данные по толщине слоя, разбросу по повторам и динамике после циклов. Такой формат быстро выявляет, где преимущество состава устойчивое, а где оно появилось из-за случайной вариативности монтажа.
В инженерной практике также полезно разделять KPI на «быстрые» и «долгие». Быстрые показывают стартовую эффективность сразу после нанесения. Долгие отражают то, что происходит через недели и месяцы термоциклов. Если материал силён в первой фазе, но быстро теряет контакт из-за pump-out, общая экономическая ценность такого решения снижается. Поэтому решение о выборе TIM лучше принимать по совокупности метрик, а не по единственному рекордному значению.
Для B2B-команд и производственных подразделений это особенно важно: стоимость сбоя в поле почти всегда выше экономии на материале. Поэтому зрелая стратегия — выбирать формулы с предсказуемой деградацией, понятным профилем рисков и устойчивой повторяемостью в сборке. Именно такой подход превращает TIM из «расходника» в управляемый инженерный компонент теплового контура.
Итоговая рамка выбора
Если сформулировать максимально практично: сначала определяются ограничения системы и режимы нагрузки, затем под них выбирается класс наполнителей и матрица, потом проводится валидация в приближенных к боевым условиях, и только после этого фиксируется серийное решение. Такой порядок снижает вероятность ошибочного выбора и помогает избежать дорогостоящих пересборок.
Сильные TIM-продукты будущего — это не «самые громкие» материалы по пресс-релизам, а композиции, где одновременно сбалансированы тепло, реология, долговечность и технологичность. Чем выше плотность тепловых потоков в электронике, тем важнее становится именно этот системный баланс.
