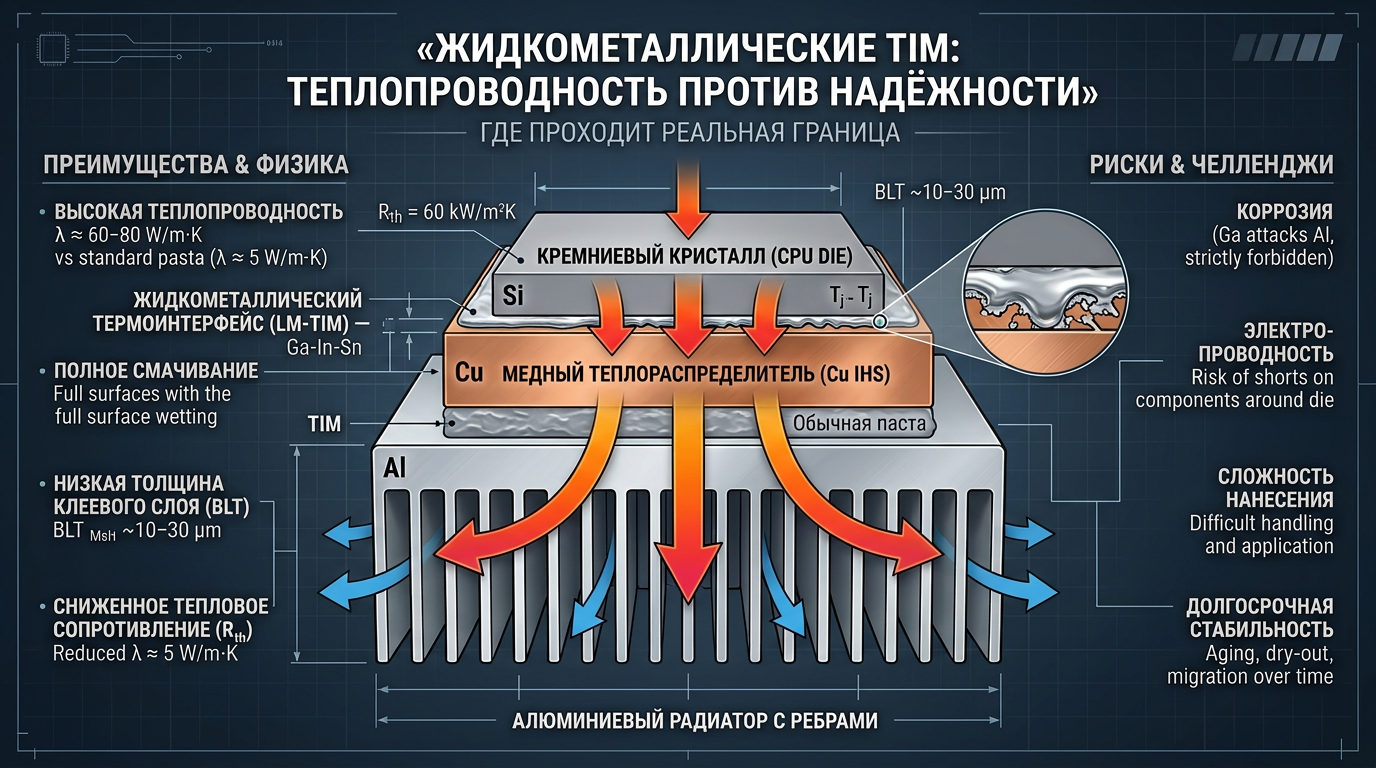

Жидкометаллические TIM: теплопроводность против надёжности — где проходит реальная граница

Жидкометаллические термоинтерфейсы обещают рекордную теплопередачу, и в лабораторных условиях это действительно выглядит как победа: низкое контактное сопротивление, отличная смачиваемость, высокая теплопроводность материала. Но как только инженер выходит из «идеальной» лабораторной среды в эксплуатацию, выясняется, что любой промах в выборе материалов или защите поверхности превращает выигрыш в коррозию, дрейф параметров и рост R_th. Жидкометалл — не универсальный ответ, а точный инструмент, который работает только при правильно собранном стеке и дисциплине процессов.

Главное преимущество LM‑TIM связано не столько с «магической теплопроводностью», сколько с механикой контакта. Жидкая фаза заполняет микрошероховатости, вытесняет воздух и устраняет микрозазоры — именно они обычно формируют основную часть теплового сопротивления. В результате контакт ведёт себя почти как сплошной металл, а низкие значения R_th подтверждаются экспериментами и практикой применения (например, IMAPS‑отчёт по LM‑пастам: IMAPS: теплопроводность LM‑паст и надёжность). Смысл прост: LM‑TIM выигрывает там, где воздух — главный враг.

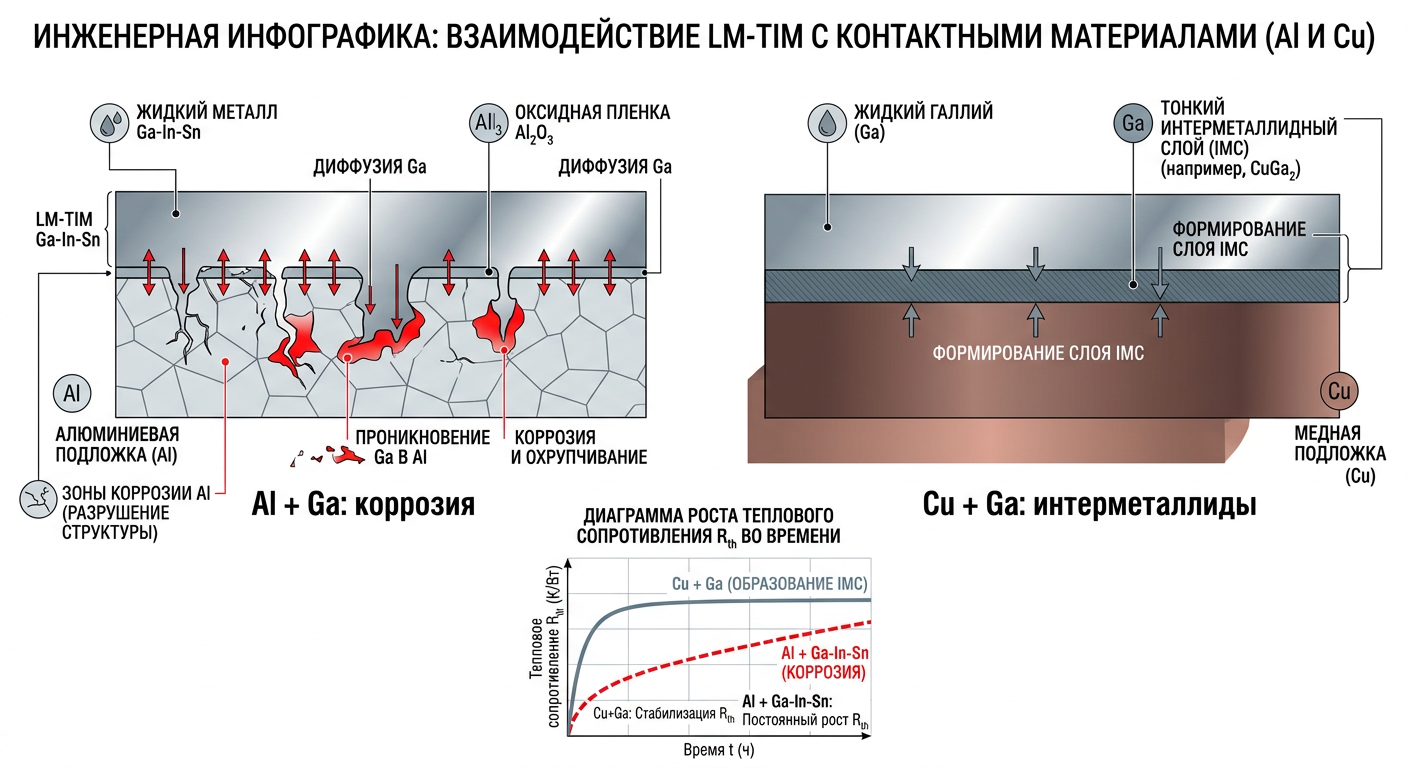

Но контакт — одновременно и главный риск. Галлий разрушает оксидную плёнку алюминия и запускает агрессивную коррозию, поэтому прямой контакт Ga‑сплава с Al недопустим без барьерных слоёв — это зафиксировано в индустриальных обзорах по металл‑TIM (Circuit Insight: основы металлических TIM). С медью ситуация тоньше: на старте контакт может быть идеальным, однако со временем растут интерметаллидные слои, меняя тепловой и механический профиль интерфейса; именно это описано в работе о Ga/Cu‑границе (Intermetallics Ga/Cu: роль интерметаллидов). Победа на старте не гарантирует стабильности через год.

Окисление — «тихий» фактор, который редко выглядит драматично, но сильно влияет на результат. Оксидная плёнка Ga‑сплавов одновременно стабилизирует поверхность и ухудшает смачиваемость, повышая контактное сопротивление; это объясняет, почему разные лаборатории получают разные цифры даже при похожих условиях. В обзорах по поверхностной инженерии жидких галлиевых металлов подчёркивается, что контроль интерфейса — половина успеха (Surface & Interface Engineering Ga‑LM), а работы по anti‑leakage LM‑TIM показывают, как структурные модификации уменьшают деградацию (Anti‑leakage LM‑TIM (open access)). Здесь и появляется главный инженерный вывод: без контроля поверхности жидкометалл даёт нестабильность, даже если «паспортная» теплопроводность высока.

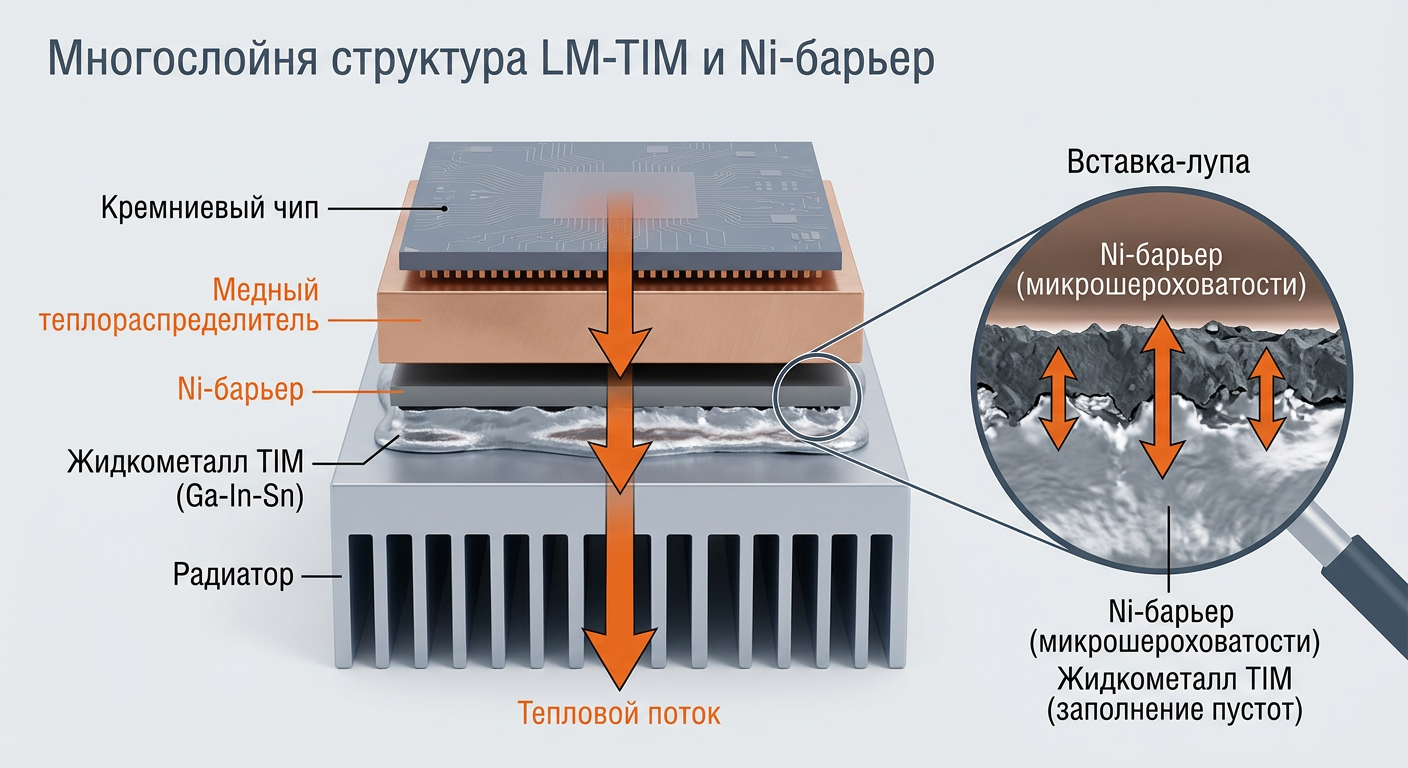

Практический выход из этих проблем — барьерные слои. Наиболее распространённая стратегия — использовать Ni‑покрытия, Sn‑слои или контролируемые оксидные барьеры, снижающие реактивность Ga‑сплавов и стабилизирующие контакт. Исследования по коррозионной защите Ga‑TIM показывают, что Ni‑слой существенно уменьшает реакцию с медью и улучшает долговременную стабильность (Ni‑барьер против коррозии Ga‑TIM). Корпоративные материалы по промышленным LM‑TIM также фиксируют, что защита от окисления и поддержание смачиваемости — критические требования надёжности (IBM report: High Performance LM‑TIM). Без барьера жидкометалл остаётся лабораторной демонстрацией, с барьером — становится продуктом.

Другой путь — композитные системы, где жидкометалл «заперт» в более стабильной матрице. Такие архитектуры уменьшают утечки и повышают механическую устойчивость контакта, сохраняя низкое сопротивление. Пример — liquid‑metal embedded elastomers для TIM1, где надёжность достигается именно за счёт структуры (IMAPS: LM‑эластомеры как TIM1). Инженерный компромисс оказывается зачастую эффективнее «чистого» жидкометалла, особенно в условиях длительных циклов нагрузки и вибраций.

Эксплуатационный вопрос звучит просто: насколько предсказуемым будет интерфейс через год? Для коммерческого успеха важны не лучшие, а стабильные значения R_th, и именно поэтому LM‑TIM оценивают по долговременной воспроизводимости (Обзор LM‑композитов в термоменеджменте). Работы по надёжности LM‑паст показывают, что деградация при термоциклировании может быть сильнее, чем кажется на старте (Надёжность LM‑паст: обзор/сводка), а значит, без строгого протокола измерений сравнение превращается в гонку красивых графиков. Инженеру важна не пик‑цифра, а гарантированная стабильность.

Отсюда вытекает практический сценарий применения. LM‑TIM оправданы там, где есть контроль материалов и условий: HPC/AI‑серверы, силовые модули, индустриальные решения с регламентом обслуживания. Там на практике используют стек «Cu + Ni‑барьер + LM‑TIM + контролируемый прижим», потому что именно он сочетает низкое сопротивление и приемлемую стабильность. Там же, где интерфейс собирается без контроля или на алюминиевых радиаторах без защиты, риск деградации слишком велик, и выигрыш от жидкометалла не компенсирует потери надёжности; в таких случаях разумнее выбрать классические TIM‑решения с предсказуемым ресурсом.

Есть ещё один практический нюанс — подготовка поверхности. В LM‑TIM это не «мелочь», а ключ к повторяемости. Чистота металла, равномерность покрытия, стабильность оксидной плёнки и способ нанесения напрямую определяют результат. Если нет дисциплины в этом шаге, спорить о материале бессмысленно — вы спорите о сборке. Это одна из причин, почему производственные линии для LM‑TIM часто требуют стандартизации и обучения персонала: человеческий фактор здесь дороже самого материала.

Важен и слой механики: стабильность геометрии узла и давление прижима. Если сборка имеет люфты, жидкометалл склонен мигрировать, а контакт теряет равномерность. Поэтому инженеры используют ограничители растекания и капиллярные ловушки, удерживающие LM в рабочей зоне; это выглядит как мелкая деталь, но именно она часто определяет устойчивость интерфейса в реальных условиях. В LM‑TIM химия и механика неразделимы, и это отличает их от привычных паст и прокладок.

Наконец, важно помнить о цене внедрения. Жидкометалл даёт максимум по теплопроводности, но требует дополнительных операций, контроля покрытий и иногда особых регламентов. Поэтому решение почти всегда экономическое: насколько снижение теплового сопротивления повышает производительность или снижает затраты на охлаждение. LM‑TIM — стратегический, а не универсальный выбор, и он действительно раскрывается там, где тепло является главным ограничителем и бизнес готов платить за дисциплину процессов.

Развязка проста и честна. Жидкометалл способен сдвинуть тепловые лимиты и расширить рабочие окна высоконагруженных модулей, но требует идеально подготовленной «трассы» — правильных материалов, барьерных слоёв и протоколов измерений. Это спорткар среди TIM: едет быстрее всех, но не прощает ошибок. И именно поэтому лучшие практики не скрывают риски, а честно встраивают их в инженерные решения — от барьеров до композитных архитектур.

Важно помнить и о масштабировании. То, что работает на маленьком прототипе, не всегда переносится на серийный узел: распределение давления, допуски по геометрии, равномерность покрытия и вариативность сборки становятся критичными. В LM‑TIM это проявляется особенно сильно, потому что жидкометалл чувствителен к микродеформациям и любой «разболтанности» узла. Именно поэтому производители, которые добиваются стабильных результатов, строят не только материалы, но и процессы, вплоть до стандартизированной подготовки поверхности и контроля нанесения.

Есть и эксплуатационный слой, который часто недооценивают: режимы нагрузки и «термоциклы». В пиковых сценариях нагрев‑остывание идёт быстрее, микроперемещения становятся агрессивнее, а контактная стабильность начинает зависеть от того, насколько хорошо удерживается жидкометалл в рабочей зоне. Здесь особенно важны ограничители растекания и элементы, которые фиксируют LM‑слой, а также корректно выбранный прижим. Если этот слой механики недоработан, деградация наступает намного раньше, чем показывают лабораторные тесты.

Наконец, зрелая инженерия LM‑TIM всегда включает экономическую логику. Высокая теплопроводность оправдана только там, где она превращается в измеримый эффект: снижает Tj, увеличивает стабильность частоты, уменьшает энергопотребление или стоимость охлаждения. Там, где этого эффекта нет, жидкометалл становится «слишком дорогой точностью». Но в узлах с критическим тепловым бюджетом он может дать именно то преимущество, за которое компании готовы платить.

Именно поэтому корректный разговор о LM‑TIM — это не спор «кто быстрее», а разбор того, где проходит граница применимости. Когда инженер способен контролировать материалы, процесс и эксплуатацию, жидкометалл становится лучшим инструментом. Когда такого контроля нет — лучшим оказывается более простое решение, пусть и менее быстрым.

Ещё один важный штрих — измерительная дисциплина. В технических отчётах LM‑TIM неоднократно подчёркивается, что результаты сильно зависят от метода: D5470, 3‑omega, laser flash дают разные числа, а сравнивать их «в лоб» нельзя. Поэтому зрелые проекты фиксируют методику на старте и дальше повторяют её неизменно, чтобы видеть реальную динамику деградации, а не «красивый» пик на старте. Это особенно важно, если на кону стоят коммерческие SLA и гарантийные обязательства.

Именно эта комплексность и делает жидкометаллические TIM «премиальным» инженерным решением. Они требуют высоких стандартов сборки, контроля качества и эксплуатации, но дают взамен то, чего не могут классические пасты: минимальный интерфейсный барьер и возможность работать в экстремальных тепловых режимах. В мире, где плотность тепла постоянно растёт, такие решения будут всё более востребованы — но только там, где инженерная дисциплина действительно является частью культуры продукта.

Именно поэтому для публикации в инженерно‑популярном формате важно не только показать «красивые цифры», но и объяснить, что делает их устойчивыми. LM‑TIM — это комбинация материаловедения, технологичности и строгой инженерии, и все три части должны работать вместе. Если одна из них проседает, система теряет смысл, потому что выигрыша в теплопередаче больше нет.

В финале остаётся простая формула: жидкометалл лучше там, где высокие требования к теплу сочетаются с высокой культурой производства. И хуже там, где нет контроля материалов и процессов. Граница проходит не в свойствах сплава, а в уровне инженерной зрелости проекта.

Источники:

1. IMAPS: теплопроводность LM‑паст и надёжность — Экспериментальные данные о R_th и деградации.
2. IBM report: High Performance LM‑TIM — Промышленный отчёт: смачиваемость, окисление, защита.
3. Circuit Insight: основы металлических TIM — Совместимость металлов и риски коррозии.
4. Ni‑барьер против коррозии Ga‑TIM — Исследование ингибирования коррозии.
5. Intermetallics Ga/Cu: роль интерметаллидов — Рост интерметаллидных слоёв и влияние на интерфейс.
6. Surface & Interface Engineering Ga‑LM — Поверхностная инженерия и смачиваемость.
7. Anti‑leakage LM‑TIM (open access) — Методы снижения утечек и деградации.
8. IMAPS: LM‑эластомеры как TIM1 — Композитные LM‑архитектуры для стабильности.
9. Надёжность LM‑паст: обзор/сводка — Сводка по деградации при термоциклах.
10. Обзор LM‑композитов в термоменеджменте — Обзор по LM‑TIM и композитам.
