Анатомия теплового моста — из чего на самом деле варят современные термопасты

Когда энтузиаст или сервисный инженер выдавливает из шприца аккуратную каплю термопасты на крышку процессора, перед ним предстает однородная, вязкая серая масса. Для большинства пользователей это просто утилитарный крем, призванный защитить чип от троттлинга под тяжелой нагрузкой [1]. Однако за этой обманчивой простотой скрывается сложнейший раздел физической химии дисперсных систем, где каждый компонент рецептуры выполняет строго отведенную механическую или термодинамическую функцию [2][3].

Чтобы понять, как устроена термопаста, необходимо заглянуть в микромир сопряжения двух твердых тел и разобраться, почему без химического посредника современная микроэлектроника мгновенно сгорает [4].

Парадокс металлического контакта и воздушная ловушка

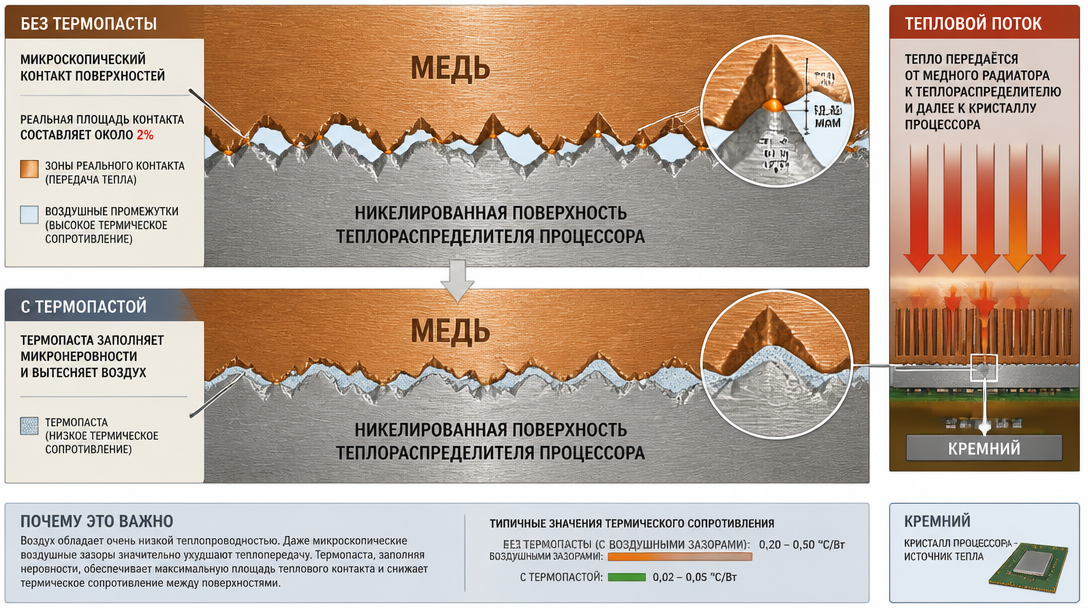

В макромире полированная подошва медного кулера и никелированная теплораспределительная крышка процессора (IHS) кажутся абсолютно гладкими зеркалами. Однако при оптическом или профилометрическом увеличении эта иллюзия рассеивается. Металлическая поверхность представляет собой хаотичный горный ландшафт с микроскопическими гребнями, пиками и впадинами, глубина которых варьируется от 0,5 до 5 микрометров [4][5].

При механическом прижиме радиатора к процессору соприкосновение происходит исключительно по вершинам микронеровностей (так называемым пятнам фактического контакта). Классические исследования контактного термического сопротивления показывают поразительный факт: реальная площадь прямого контакта металл-металл даже при усилии прижима кулера в 20–30 килограммов редко превышает 1–2% от общей геометрической площади сопряжения [4][5].

Остальные 98–99% межфазного зазора остаются заполненными неподвижным воздухом. С точки зрения физики теплопереноса воздух при атмосферном давлении является превосходным теплоизолятором: его собственная теплопроводность составляет ничтожные 0,026 Вт/(м·К) [4][5].

Любая микроскопическая воздушная полость толщиной всего в 1 микрон оказывает тепловому потоку такое же сопротивление, как полуметровый брусок чистой меди. Единственная фундаментальная задача термопасты — заполнить все микрокаверны, вытеснить паразитный воздух и создать сплошной теплопроводящий мост [4][6].

Рецептурный баланс: связующая матрица против наполнителя

По своей физико-химической классификации термопаста — это высококонцентрированная гетерогенная суспензия. Она состоит из двух ключевых фаз: жидкой полимерной основы-носителя и твердого высокодисперсного порошка [2][3].

Кремнийорганическая основа: жидкий транспорт с низкой проводимостью

В качестве связующего в подавляющем большинстве паст применяются полиметилсилоксановые жидкости (силиконовые масла ПМС различной вязкости) или синтетические полиэфирные олигомеры [1][2].

Силиконовая матрица обладает комплексом уникальных технологических свойств:

• Широкий температурный диапазон: не замерзает при -50 °C и не полимеризуется при нагреве до +150–200 °C [1].
• Низкое поверхностное натяжение: мгновенно смачивает металлы и кремний, проникая в самые узкие микротрещины [2].
• Химическая инертность и диэлектрические свойства: не окисляет медь и никель, защищает компоненты от коррозии и не проводит электрический ток [2].

Однако за эту стабильность приходится платить: собственная теплопроводность чистого силиконового масла составляет всего 0,15–0,18 Вт/(м·К) [2][3]. Жидкая фаза сама по себе не способна охлаждать процессор. Она нужна исключительно как временный смазывающий транспорт, позволяющий распределить твердые частицы наполнителя тончайшим монослоем под давлением кулера [4][5].

Теплопроводящий наполнитель: строительные блоки теплового пути

Истинным проводником тепла в пасте выступает минеральный или металлический порошок, на долю которого приходится от 65% до 85% общей массы термоинтерфейса (или до 45–60% по объему) [2][3].

В зависимости от класса термоинтерфейса в рецептурах применяются различные порошки:

1. Оксид цинка (ZnO) и диоксид титана (TiO2). Классическая основа легендарной советской пасты КПТ-8 (ГОСТ 19783-74) [1]. Обладает умеренной кристаллической теплопроводностью (15–25 Вт/(м·К)) и крупным размером зерна (до 1–2 мкм). Пасты этого типа имеют результирующую проводимость около 0,7–1,0 Вт/(м·К) [1][4].
2. Оксид алюминия (Al2O3). Микропорошок белого или серого цвета с теплопроводностью кристаллов около 30–35 Вт/(м·К). Применяется в бюджетных и среднебюджетных пастах массового сегмента (Deepcool Z-серия, GD900) [6].
3. Нитрид алюминия (AlN) и гексагональный нитрид бора (h-BN). Белый графитоподобный кристаллический порошок. Теплопроводность монокристалла AlN достигает 280–320 Вт/(м·К), а нитрида бора — до 400 Вт/(м·К) [7]. Это основа современных высокопроизводительных составов (Gelid GC-Extreme, Thermalright TF-серия) [7].
4. Углеродные наноматериалы и графен. Многослойные графеновые нанопластинки (GNP) и углеродные нанотрубки. За счет рекордной внутриплоскостной теплопроводности графена (до 3000–5000 Вт/(м·К)) они формируют проводящие мостики при существенно меньшей массе наполнителя [8][9].

Секретная химия: диспергаторы, тиксотропия и защита от расслоения

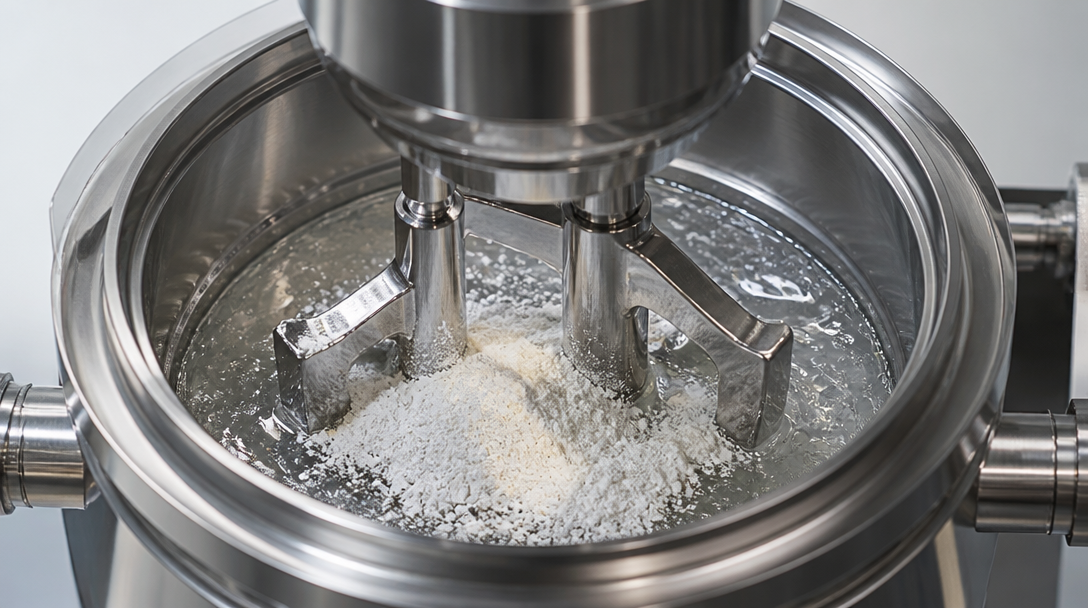

Если просто насыпать керамический порошок в силиконовое масло и перемешать шпателем, получится непригодная смесь. Из-за колоссальной разницы в плотности (плотность оксида алюминия около 4,0 г/см³, а силиконового масла — 0,97 г/см³) порошок под действием силы тяжести быстро выпадет в плотный осадок на дно шприца, вытеснив прозрачное масло наверх [2][3].

Чтобы предотвратить расслоение (седиментацию) и сохранить пластичность пасты на протяжении 5–8 лет хранения, производители вводят поверхностно-активные вещества (ПАВ), силановые аппреты и реологические модификаторы [2][3]:

• Силановые сшивающие агенты: молекулы-«мостики», один конец которых химически связывается с минеральной частицей наполнителя, а гидрофобный кремнийорганический хвост взаимодействует с маслом [2]. Это предотвращает слипание наночастиц в крупные комки (агломерацию).
• Тиксотропные добавки: придают термопасте уникальные неньютоновские свойства. В состоянии покоя в шприце паста ведет себя как твердое тело (не течет и не расслаивается), но при возникновении сдвигового напряжения (когда кулер с усилием прижимает ее к процессору) вязкость пасты мгновенно падает в десятки раз, позволяя ей растечься в субмикронную пленку [4][5].

Механизмы старения: почему паста высыхает и теряет свойства

Деградация термоинтерфейса в процессе эксплуатации вызвана тремя физико-химическими процессами:

1. Улетучивание легкокипящих фракций. При регулярном нагреве до 80–90 °C кремнийорганические олигомеры с короткой молекулярной цепью медленно испаряются [10]. Соотношение жидкой фазы падает, паста теряет эластичность и превращается в хрупкий сухой гипс [10].
2. Капиллярный синерезис (Oil Bleeding). Под действием постоянного механического давления кулера и капиллярных сил масло постепенно отжимается от частиц наполнителя и мигрирует по краям сокета, оставляя в центре зоны контакта сухой минеральный каркас с резким ростом контактного сопротивления [10].
3. Окисление на воздухе. В дешевых составах на основе технических масел контакт с кислородом при высоких температурах вызывает термическое окисление и деструкцию полимера [2].

Качественный термоинтерфейс отличается от дешевого не столько заявленной цифрой Вт/(м·К) на упаковке, сколько качеством очистки силиконовой матрицы, полимодальным распределением частиц наполнителя разного диаметра и стойкостью к термическому расслоению [2][4][10].

Источники

1. Паста кремнийорганическая теплопроводная КПТ-8 ГОСТ 19783-74
2. Silicone Thermal Grease: Formulations, Fillers and Matrix Chemistry
3. How to Select the Right IGBT Module Thermal Interface Material
4. Thermal Interface Material Testing and ASTM D5470
5. Thermal Interface Material Test Based on ASTM D5470
6. What Is Thermal Paste: Fillers, Matrix and Bond Line Thickness
7. Thermally Conductive Hexagonal Boron Nitride/Polymer Composites
8. Graphene–Multilayer Graphene Nanocomposites as Highly Efficient Thermal Interface Materials (Nano Letters)
9. Noncured Graphene Thermal Interface Materials for High Heat Flux Applications
10. Thermally Conductive Grease: Managing Oil Bleed and Evaporation
