Иногда майнер начинает перегреваться не после отказа вентилятора и не потому, что термопаста «потеряла свойства». Причина может быть почти невидимой: радиатор касается кристалла не всей плоскостью. Один угол прижат сильнее, другой — слабее, слой термоинтерфейса получается клиновидным, а под наиболее горячей зоной появляется лишнее тепловое сопротивление. В логах это выглядит как странная асимметрия: средняя температура ещё приемлема, но один ASIC стабильно уходит выше соседей.
Для оператора это важное различие. Если проблема в воздушном потоке, температура обычно реагирует на обороты вентилятора и общий режим помещения. Если проблема в контакте, добавление оборотов может лишь увеличить шум и энергопотребление, не устранив локальный перегрев. Радиатор может быть холоднее кристалла не потому, что он плохой, а потому, что тепло до него доходит неравномерно.
Тепло не видит среднюю температуру
В упрощённой модели тепловой путь выглядит так: активная область ASIC, корпус или теплораспределитель, слой TIM, основание радиатора и воздух либо жидкостный контур. На каждом участке возникает перепад температуры. Для слоя интерфейса его можно оценить формулой Rth,TIM = t/(kA), где t — эффективная толщина слоя, k — теплопроводность материала, а A — площадь, через которую проходит тепловой поток.
Формула полезна именно как первое приближение. В реальном узле к ней добавляется контактное сопротивление: поверхности не являются идеально плоскими, микронеровности соприкасаются только вершинами, а промежутки заполняются TIM. Поэтому в инженерных руководствах, например в материалах Electronics Cooling о расчёте тепловых интерфейсов, тепловой контакт рассматривается как сочетание материала и механики сборки, а не как одно паспортное число теплопроводности.
Когда давление распределено равномерно, слой пасты после прижима имеет близкую к расчётной толщину. Он заполняет микрозазоры, но не образует большой «карман» материала. При перекосе ситуация меняется сразу в двух местах. На перегруженной стороне паста выдавливается сильнее, а на противоположной может остаться более толстый слой или даже локальный воздушный промежуток. Воздух проводит тепло намного хуже большинства TIM, поэтому даже небольшой дефект способен изменить путь тепла.
Важно и то, что ASIC редко нагревается одинаково по всей площади. Вычислительные блоки, память, силовые элементы и разные кристаллы создают неодинаковую плотность теплового потока. Средняя температура поверхности радиатора скрывает локальные пики. Именно поэтому обзор thermal contact resistance в электронных корпусах связывает сопротивление контакта не только с материалом, но и с шероховатостью, плоскостностью и давлением.
Что именно делает перекос

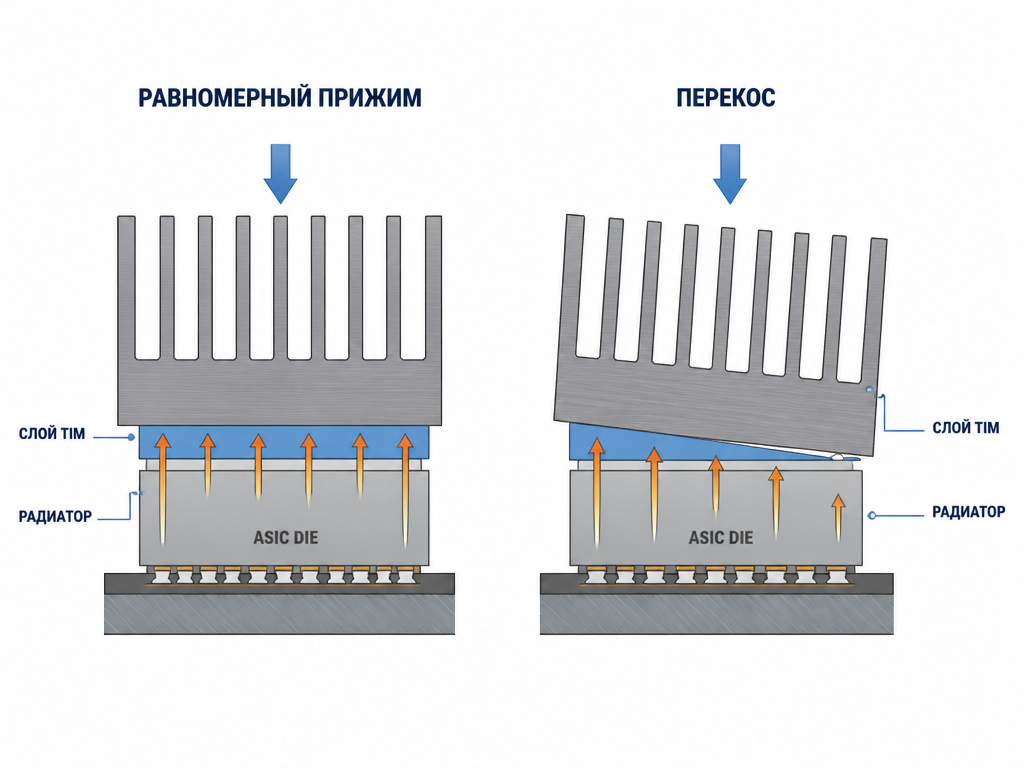

Представим прямоугольный ASIC и радиатор, закреплённый четырьмя стойками. Если одна стойка затянута первой до конца, основание начинает поворачиваться вокруг неё. Следующий винт уже работает не с плоской системой, а с конструкцией, которая получила предварительный изгиб. Паста компенсирует часть геометрической ошибки, но не превращает перекошенное основание в идеально плоское.
Внешне радиатор может выглядеть установленным нормально. Винты стоят на месте, крепёж не болтается, вентилятор работает, а слой пасты виден по краям. Но отпечаток после разборки способен показать другое: толстую полоску на одной стороне и почти сухую зону на другой. Следы не являются лабораторным измерением, однако они помогают отличить проблему слоя от проблемы воздушного потока.
На результат влияют сразу несколько механических факторов:
- плоскостность основания — выпуклое или вогнутое основание меняет толщину TIM по площади;
- жёсткость радиатора и платы — тонкая плата может прогибаться вслед за креплением;
- положение стоек — слишком близкие к краям или смещённые точки приложения силы создают другой профиль давления;
- момент затяжки — слишком большое усилие не гарантирует лучший контакт и может деформировать узел;
- последовательность затяжки — она определяет, как постепенно формируется плоскость контакта;
- состояние поверхностей — частица пыли, остаток старого материала или заусенец работают как локальная распорка.
Технический обзор Sarvar и соавторов отдельно отмечает влияние шероховатости, плоскостности, давления зажима и модуля сжатия на контактное сопротивление. Это объясняет, почему один и тот же состав нельзя оценивать отдельно от крепёжного узла.
Почему «сильнее затянуть» — плохой универсальный совет
У термопасты есть практическое рабочее окно. Недостаточный прижим оставляет слишком толстый слой и не закрывает часть микронеровностей. Чрезмерный прижим может выдавить материал за пределы зоны, перегрузить кристалл или плату и создать перекос уже из-за деформации конструкции. Для разных узлов это окно различается, поэтому безопаснее опираться на регламент конкретного производителя, а не на ощущение руки.
В руководстве Eaton по снижению контактного теплового сопротивления плоскостность монтажных поверхностей рассматривается как условие хорошего контакта, а не как косметическое требование. Даже идеально выбранная паста не компенсирует крупный геометрический дефект. Если основание имеет заметную «линзу» или прогиб, увеличение момента лишь сильнее нагружает отдельные точки.
Есть и ещё одна причина не гнаться за максимальным усилием. При нагреве разные материалы расширяются по-разному. Радиатор, плата, корпус ASIC, винты и TIM имеют собственные коэффициенты теплового расширения. В рабочем цикле прижим меняется, а слой испытывает сдвиг. То, что выглядело приемлемо сразу после монтажа, может стать неравномерным после сотен циклов нагревания и охлаждения.
Поэтому правильный вопрос звучит не «как затянуть сильнее», а «как получить повторяемое давление в рабочем диапазоне». В производственной сборке для этого применяют ограничители высоты, контролируемый момент, пружинные элементы, шаблоны нанесения и измерение отпечатка. В ремонтном узле возможностей меньше, но тот же принцип остаётся: сначала устранить перекос и загрязнение, затем оценивать материал.
Перекрёстная затяжка: что она исправляет, а чего не исправляет

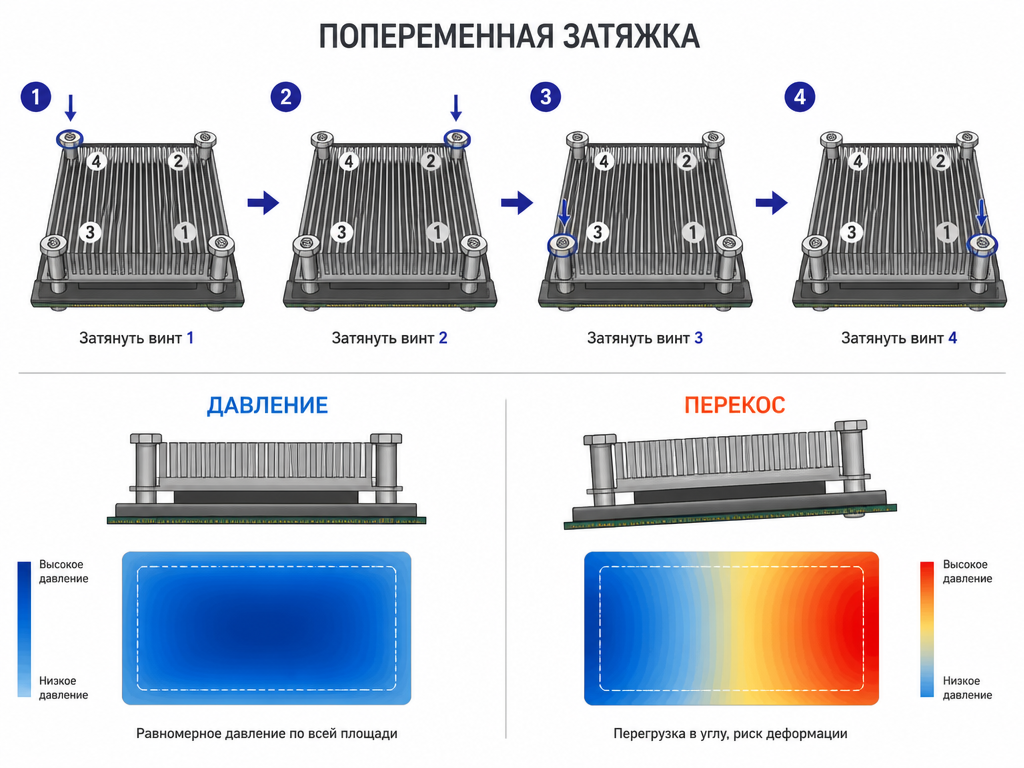

Перекрёстная или диагональная последовательность нужна для того, чтобы не «закрыть» одну сторону раньше другой. Винты затягивают в несколько проходов, каждый раз небольшими равными шагами и переходя к противоположной точке. Схема 1–3–2–4 или другая диагональная последовательность должна соответствовать конкретной геометрии крепежа; универсального порядка для всех плат нет.
Такая последовательность распределяет нагрузку лучше, чем затяжка «по кругу» до упора одного винта. Но она не исправит кривое основание, разную высоту стоек, повреждённую резьбу или неправильную длину винта. Если один крепёж закусывает раньше остальных, оператор может получить ложное ощущение равномерной затяжки. Поэтому после монтажа полезно проверить, что пружины или шайбы сжимаются симметрично, а основание не имеет видимого наклона.
Важна и подготовка. Поверхности очищают безворсовым материалом и совместимым очистителем, не царапая теплораспределитель. Старую пасту удаляют полностью, если регламент не предусматривает иное. Нельзя компенсировать механический дефект дополнительной порцией TIM: избыток увеличивает толщину слоя и может попасть на соседние элементы.
Как горячая точка проявляется в работе ASIC
Один признак ничего не доказывает. Высокая температура может быть следствием пыли, плохого канала, повышенного напряжения, различий между чипами или датчиков. Но совокупность признаков позволяет выстроить гипотезу.
Первый сигнал — устойчивая разница между соседними ASIC при одинаковом режиме. Если один участок стабильно горячее, а после перестановки платы проблема перемещается вместе с ней, подозрение на локальный интерфейс усиливается. Если же горячая зона остаётся в том же канале корпуса, сначала проверяют поток воздуха, фильтры, вентилятор и направляющие.
Второй сигнал — необычная реакция на изменение оборотов. При проблеме вентиляции повышение потока обычно заметно снижает температуру всей группы. При плохом контакте средняя температура может уменьшиться слабо, тогда как разница между датчиками останется.
Третий сигнал — рост температуры после обслуживания. Если после замены пасты один ASIC стал горячее, это не означает автоматически, что новый материал хуже. Возможны перекос радиатора, неполный отпечаток, загрязнение, слишком толстый слой или нарушенная последовательность затяжки. Полезно сравнивать не только максимальную температуру, но и мощность, частоту, обороты, температуру входящего воздуха и время выхода на стабильный режим.
Четвёртый сигнал — дрейф после прогрева. Сразу после холодного старта узел может выглядеть нормально, а через десятки минут одна зона начинает отрываться по температуре. Это может указывать на тепловое расширение, перераспределение пасты или изменение давления. Сам по себе такой дрейф не позволяет отделить pump-out от механического перекоса, поэтому нужна повторная проверка контакта.
Как диагностировать проблему без самообмана
Диагностику стоит проводить от внешнего к внутреннему. Сначала фиксируют исходные условия: профиль нагрузки, частоту, напряжение, мощность, обороты вентиляторов, температуру воздуха и длительность прогрева. Без этого сравнение «до/после» превращается в впечатление.
Затем проверяют очевидное: чистоту радиатора, направление потока, наличие рециркуляции горячего воздуха, состояние кожуха и равномерность работы вентиляторов. Если тепловая картина улучшается после перестановки воздушного канала, проблема, вероятно, не в TIM.
Следующий шаг — осмотр крепежа без немедленной повторной затяжки. Ищут разные зазоры, севшие пружины, сорванные резьбы, следы касания основания и возможный перекос платы. Если конструкция допускает безопасный демонтаж, отпечаток слоя помогает увидеть распределение контакта. Но отпечаток нельзя интерпретировать отдельно от геометрии: слишком жидкая паста растекается иначе, чем высоковязкая, а давление при разборке может изменить картину.
Тепловизор полезен для поиска распределения температуры на доступных поверхностях, но он не измеряет температуру скрытого кристалла напрямую. Блестящий металл даёт ошибки из-за эмиссии и отражений, а температура верхней части радиатора сглаживает локальный пик. Поэтому инфракрасная картинка — инструмент для гипотезы, а не окончательный вердикт.
Если после повторной сборки температура не меняется, не следует бесконечно менять пасты. Нужно проверить плоскостность, ограничители, параллельность и соответствие крепежа. В технической документации ANSYS по тепловой проводимости контакта контактная проводимость также связывается с условиями соприкосновения поверхностей и давлением. Численное моделирование не заменяет измерение, но правильно формулирует, какие параметры действительно влияют на результат.
Что выбрать: пасту, прокладку или другой интерфейс
Тип TIM не отменяет проблему прижима. Паста хорошо заполняет микронеровности и допускает тонкий слой, но чувствительна к дозированию, вязкости и перемещениям. Эластомерная прокладка лучше переносит определённый диапазон зазоров и удобнее в сборке, однако её сопротивление зависит от толщины и давления сжатия. Жидкометаллические составы требуют особой совместимости материалов и защиты от растекания. Фазопереходные материалы работают в своём температурном диапазоне и также нуждаются в заданном давлении.
В обзоре Laird по thermal interface materials подчёркивается базовая функция TIM: заполнить неровности между двумя твёрдыми поверхностями и заменить воздух более проводящим материалом. Но «заполнить» не означает «залить как можно больше». Для каждого интерфейса нужен баланс между заполнением зазора, сопротивлением слоя и механической стабильностью.
У ASIC особенно важна совместимость материала с реальной механикой. Если радиатор регулярно перемещается относительно корпуса, низкая начальная температура не гарантирует стабильность. При выборе смотрят на данные по рабочему давлению, толщине bond line, температурному диапазону, термоциклам и изменению сопротивления со временем. Если в паспорте есть только красивое значение k без условий измерения, его недостаточно для прогноза в конкретном майнере.
По этой причине корректное сравнение составов проводят на одинаковом узле: одна мощность, один радиатор, одна подготовка поверхностей, один порядок и момент затяжки, одинаковое время стабилизации. В обзоре современных TIM в электронной упаковке подчёркивается, что тепловой результат определяется не только свойствами материала, но и характеристиками сборки.
Практический чек-лист для сервисной команды
Перед разборкой сохраните лог температур и условий работы. Это позволит понять, улучшился ли узел после ремонта и не изменился ли режим нагрузки. После отключения питания дождитесь безопасной температуры и используйте антистатические меры.
При осмотре проверьте плоскость основания, состояние пружин и шайб, одинаковую высоту стоек и отсутствие загрязнений. Не заменяйте штатные ограничители случайными шайбами: изменение высоты меняет толщину TIM и ход крепежа. Наносите материал в соответствии с инструкцией состава, а не по принципу «чем больше, тем надёжнее».
Затягивайте крепёж несколькими проходами, небольшими равными шагами, по диагональной схеме, если она предусмотрена конструкцией. Не доводите один винт до финального момента, пока остальные свободны. Если производитель указал момент — используйте калиброванный инструмент. Если момент не указан, не превращайте субъективную силу руки в «стандарт»: зафиксируйте применённую процедуру и повторяйте её одинаково.
После сборки дайте системе выйти на стабильный режим. Сравните максимальные и средние температуры, разброс между ASIC, мощность, частоту, обороты и температуру окружающей среды. Хороший результат — это не только снижение одной цифры, но и исчезновение подозрительной асимметрии без роста других рисков.
Главное
Неравномерный прижим — одна из тех неисправностей, которые легко принять за плохую термопасту. Она не всегда оставляет видимый след и не всегда проявляется сразу после монтажа. Но физика проста: если слой TIM стал толще на части теплового пути, если между поверхностями остался воздух или если давление сосредоточилось в одном углу, локальное тепловое сопротивление выросло.
Для ASIC это особенно критично из-за высокой плотности мощности и неодинакового распределения тепла по площади. Вентилятор может охладить радиатор, но не способен исправить плохой контакт между источником тепла и его основанием. Смена пасты имеет смысл только после того, как проверены поверхности, геометрия и крепление.
Лучший подход — считать интерфейс частью механической системы. Материал, толщина слоя, плоскостность, прижим и термоциклы работают вместе. Поэтому устойчивый результат даёт не самая громкая цифра в паспорте, а повторяемый процесс сборки, подтверждённый измерениями до и после.
