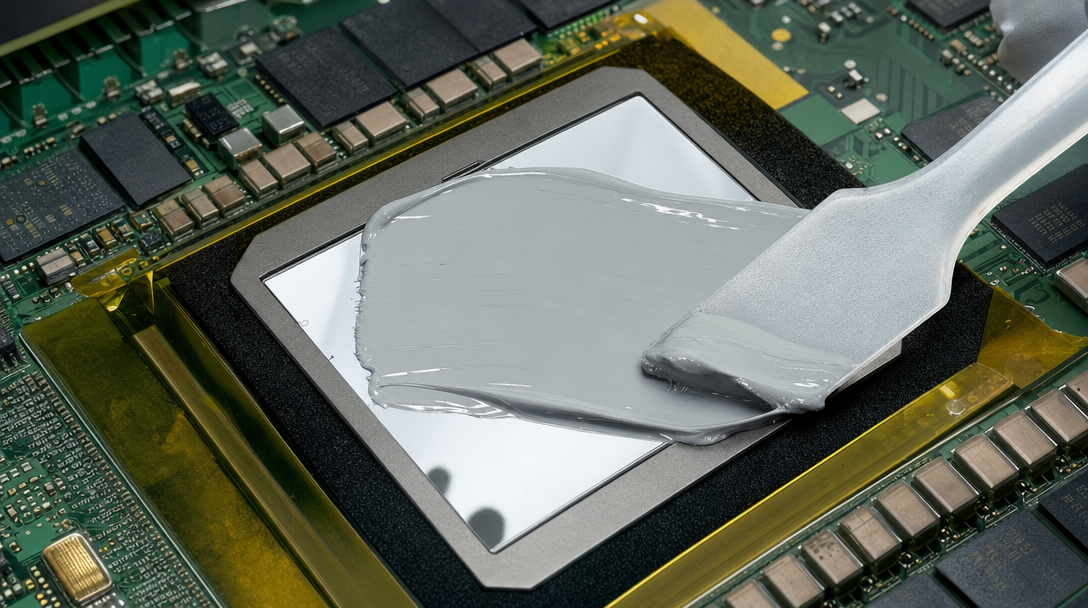

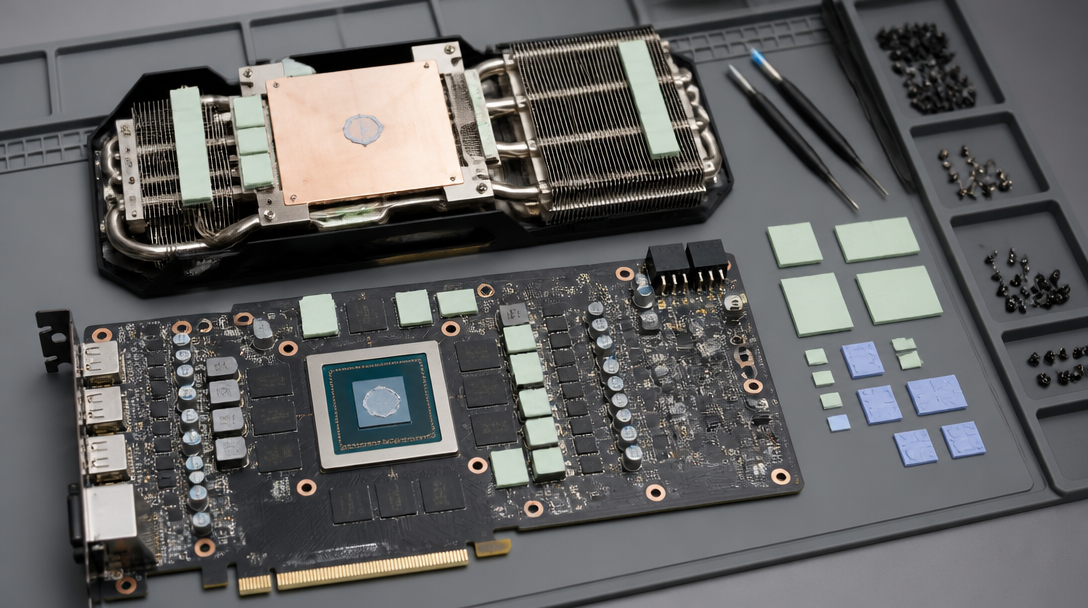

В поисках эффективного охлаждения видеокарты пользователи чаще всего смотрят на синтетические рейтинги термопаст и рекламные значения теплопроводности. Однако реальное обслуживание графического адаптера устроено значительно сложнее. В едином узле охлаждения соседствуют совершенно разные контактные зоны: непосредственно кремниевый кристалл GPU требует тонкого слоя пластичной пасты, тогда как микросхемы видеопамяти и силовые элементы VRM охлаждаются через упругие термопрокладки или жидкие заполнители зазоров.[3][4]
Ключевой инженерный принцип: перед разборкой критически важно понимать, какой именно термоинтерфейс заложен производителем в каждой контактной зоне.[3][4] Не заменяйте термопрокладку пастой и не переносите рекомендацию по одному GPU на другую модель без документального подтверждения.[3]
Что именно охлаждается
На графическом кристалле находится поверхность контакта с основанием радиатора. Другие микросхемы и компоненты платы могут передавать тепло через отдельные элементы теплового узла.[3][4] Руководство EVGA для совместимого с ним HYBRID-кулера различает нанесение пасты на GPU и размещение прокладок, а также предупреждает учитывать положение снятых материалов.[3]
Назначение gap-filler-материалов — заполнить зазор между поверхностями, которые не прилегают напрямую. Материалы различаются толщиной, податливостью и требованиями к сжатию; Laird относит такие решения и к тепловому управлению электроникой и GPU.[4] Следовательно, рейтинг пасты для контакта кристалла не является спецификацией прокладки для памяти или силовых элементов.[3][4]
На что смотреть при выборе пасты
Совместимость с конструкцией
Сверьте инструкцию карты или охлаждающего модуля: какие поверхности обслуживаются пастой, можно ли снимать радиатор и каким способом затем восстанавливается контакт. Пошаговые руководства по разборке конкретных карт помогают понять порядок работы, но их размеры и детали применимы только к указанной модели. Например, инструкция iFixit для RTX 2070 Super Founders Edition — пользовательское руководство для этой версии, а не заводская спецификация всех RTX.[5]
Условия применения и нанесения
При подборе важны рекомендации изготовителя материала и геометрия контактной пары.[3][4] Одного числа теплопроводности из рекламного описания недостаточно для оценки результата в реальном узле: механический прижим, состояние поверхности и правильность сборки тоже имеют значение.[4] Не приписывайте карте гарантированное снижение температуры по характеристике пасты без испытания в сопоставимых условиях.
Обслуживание по инструкции
Некоторые сервисные руководства поставляют собственную инструкцию по демонтажу радиатора, разъёмов и восстановлению термоматериалов.[3][5] При снятии охлаждения зафиксируйте расположение кабелей и материалов.[3] Если гарантия ещё действует, сначала изучите условия производителя и продавца. Страница политики SAPPHIRE, например, содержит свои правила обслуживания и гарантии; они не являются универсальным правилом для других брендов и регионов.
Почему замена может быть не только пастой
Если причина обращения — высокие температуры или шум, важно исследовать не только слой на GPU. Пыль, вентилятор, контакт радиатора, воздушный поток корпуса и поведение под нагрузкой также могут объяснить симптом. Для наблюдения за состоянием карты AMD Adrenalin позволяет отображать температуру GPU, скорость вентилятора, загрузку и другие метрики; это инструмент наблюдения, а не универсальный критерий исправности.
При разборке проверьте все тепловые интерфейсы, которые предписаны схемой именно вашей модели.[3][5] Если прокладка повреждена или отсутствует, заменяйте её совместимой деталью по документации; не подбирайте толщину только по внешнему сходству.[3] В руководстве для одной модели могут быть указаны конкретные зоны и элементы, но эти сведения нельзя переносить на плату другого производителя или ревизии.
Чего избегать
- Не выбирать пасту исключительно по наибольшему числу Вт/(м·К) на упаковке.
- Не заменять прокладки произвольной пастой, листом другого размера или сложенными слоями.
- Не менять исправные материалы «заодно», если это не предусмотрено сервисной процедурой.
- Не считать единичный замер до и после доказательством результата, если различалась нагрузка.
- Не вскрывать карту, не проверив условия гарантии и риск повредить разъёмы или крепёж.
Как проверить результат
После сборки проверьте подключение вентиляторов, запустите знакомый тест или игру и запишите температуру, загрузку, частоту и обороты.[2] Сравните с исходным измерением в тех же настройках и условиях.[2] Если появились нестабильность, артефакты, необычный шум или температура изменилась не так, как ожидалось, остановите тест и проверьте сборку либо обратитесь в сервис.[1] Универсальные значения температуры здесь не приводятся: ориентируйтесь на спецификацию конкретной модели.
Итог
Выбор термопасты для видеокарты начинается с инструкции к самой карте, а не с рейтинга.[3] Разберитесь, где требуется паста, где — прокладка, какие работы разрешены, и как проверить результат.[2][3] Если точной схемы или спецификации нет, безопаснее передать обслуживание специалисту, чем экспериментировать с толщиной и материалами.
