Термопасту часто выбирают по одной строке на упаковке: чем выше заявленная теплопроводность, тем лучше. Такой подход понятен, но он описывает только часть задачи. Процессор передаёт тепло кулеру не через абстрактный материал из таблицы, а через реальный контакт: две поверхности с микронеровностями, тонкий слой термоинтерфейса, определённое давление, температуру, нагрузку и режим работы вентилятора.
Поэтому одна и та же паста может показать себя по-разному на двух системах. На одном процессоре важнее способность заполнить неровности тонким слоем, на другом — стабильность при длительном нагреве и перемещениях кулера. В компактном корпусе на первый план выходит удобство нанесения и отсутствие растекания, а в рабочей станции или сервере — повторяемость сборки и сохранение характеристик после циклов нагрева.
Ниже — семь критериев, которые помогают выбирать термопасту для процессора не по рекламной цифре, а по реальной задаче. Это не рейтинг брендов и не обещание универсального результата. Это инженерная схема принятия решения: сначала понять тепловой контакт и условия эксплуатации, затем сравнивать конкретные составы.
Что именно делает термопаста

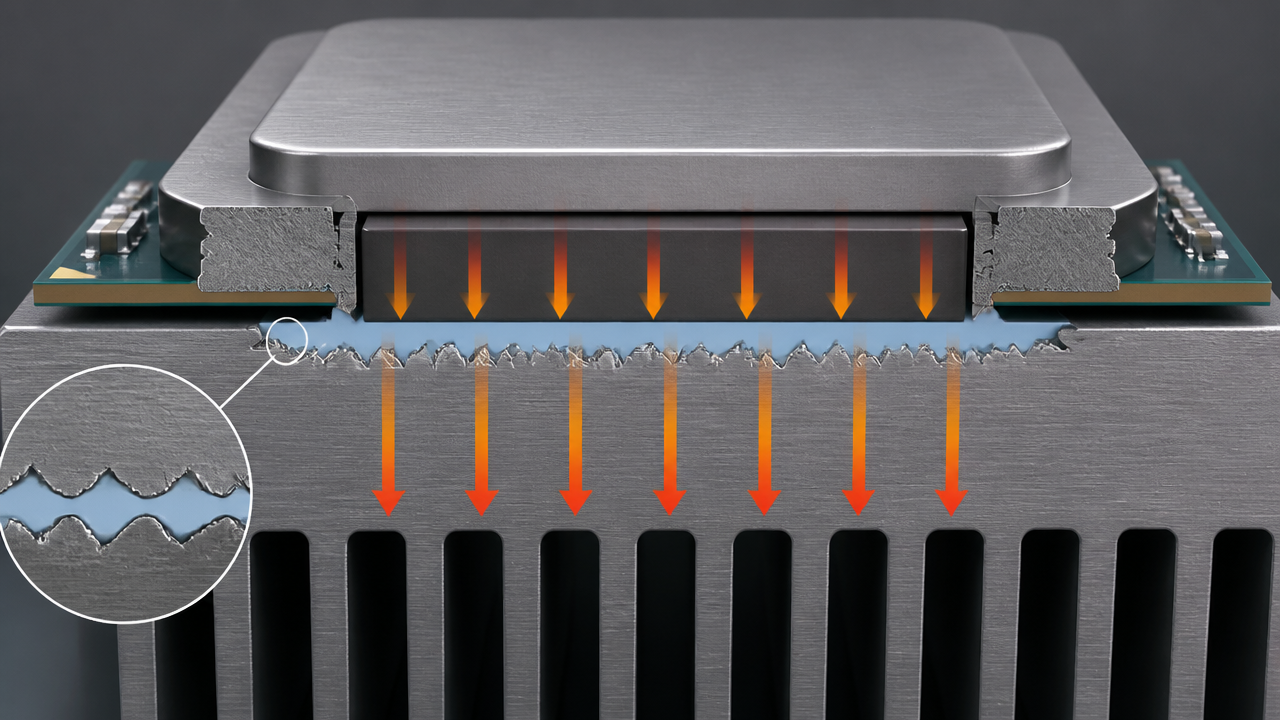

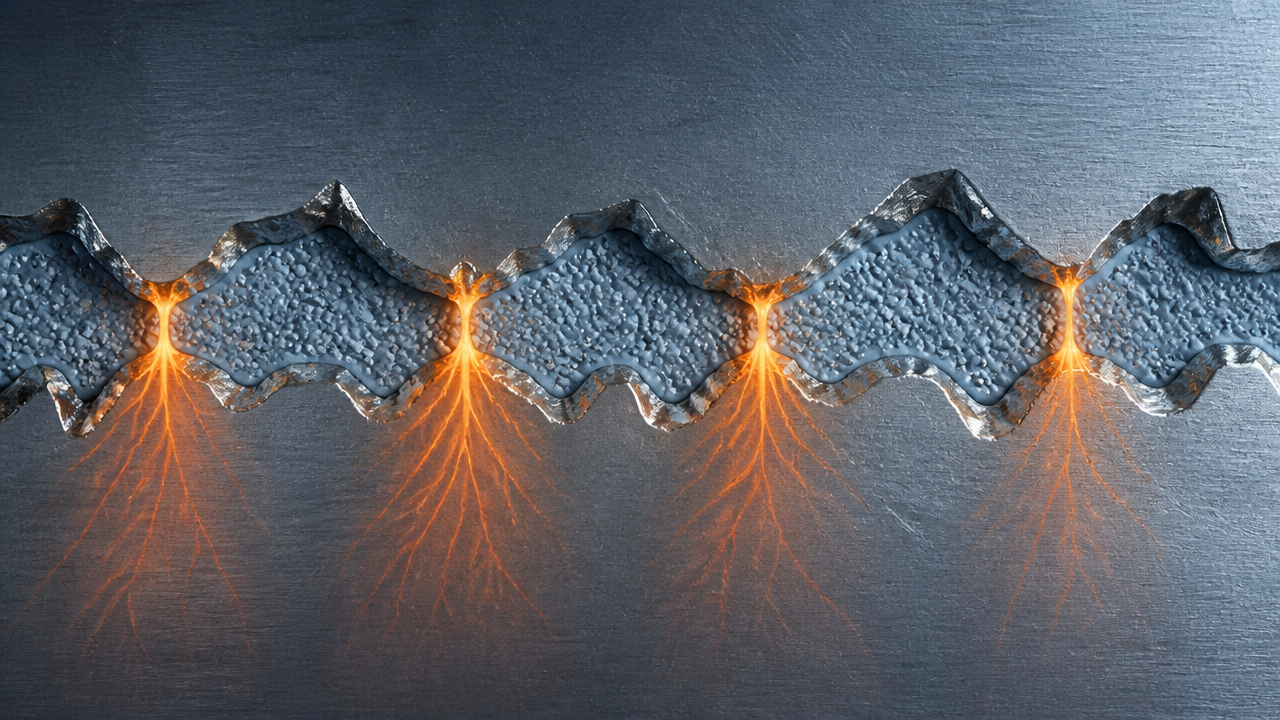

Теплораспределитель процессора и основание кулера выглядят гладкими, но на микроскопическом уровне обе поверхности имеют выступы и впадины. При сухом контакте часть площади соприкасается, а в остальных местах остаётся воздух. Воздух плохо проводит тепло по сравнению с металлами, поэтому термопаста нужна не для того, чтобы создать «ещё один радиатор», а для того, чтобы вытеснить воздушные прослойки и сформировать непрерывный тепловой путь.
Упрощённо его можно представить так:
кристалл → теплораспределитель процессора → термоинтерфейс → основание кулера → радиатор → воздух.
В реальной системе тепловое сопротивление интерфейса зависит не только от теплопроводности материала. В него входят сопротивление самого слоя и сопротивления контакта на обеих границах. Для плоского слоя первая оценка выглядит как:
RTIM ≈ t/(kA) + Rc1 + Rc2,
где t — фактическая толщина слоя, k — его эффективная теплопроводность, A — площадь теплопередачи, а Rc1 и Rc2 — контактные составляющие.
Формула не заменяет испытания, но хорошо объясняет главный вывод: материал с большой паспортной теплопроводностью не обязательно даст минимальное сопротивление в собранном узле. Если слой слишком толстый, плохо смачивает поверхность, неравномерно распределяется или со временем теряет контакт, преимущество цифры k может не реализоваться.
Критерий первый: тепловое сопротивление важнее одной теплопроводности
Теплопроводность в Вт/(м·К) — полезный параметр, но его нельзя читать изолированно. Производитель может измерять её разными методами, на образце другой толщины и при условиях, которые не совпадают с работой процессора. Кроме того, паспортная характеристика материала не равна тепловому сопротивлению готового интерфейса между конкретным CPU и конкретным кулером.
При сравнении составов нужно выяснить, есть ли данные о тепловом сопротивлении и при какой толщине они получены. Важно также понимать, относится ли указанное значение к объёму материала или к реальному контакту с двумя поверхностями. Для тонких интерфейсов существенными становятся качество нанесения, давление и состояние основания кулера.
Если в карточке указана только высокая теплопроводность, а методика измерения, толщина слоя и условия испытаний отсутствуют, это повод не делать сильных выводов. Корректное сравнение должно отвечать хотя бы на четыре вопроса: какая площадь контакта использовалась, какой была толщина слоя, какое давление создавалось и при какой температуре проводилось измерение.
Это особенно важно при сравнении паст с разными наполнителями. Графеновые, керамические, металлические и гибридные системы могут иметь разные механические свойства, вязкость и поведение на поверхности. Само наличие графена в составе не является доказательством того, что любой такой продукт будет лучше на любом процессоре. Оценивать нужно весь интерфейс и протокол испытаний.
Критерий второй: способность сформировать тонкий и равномерный слой
Тепловой интерфейс работает лучше, когда он заполняет микронеровности, но не превращается в толстую самостоятельную прослойку. В расчётах этот параметр называют bond line thickness, или толщиной клеевого/интерфейсного слоя. Для пасты это фактическая толщина после прижима кулера, а не объём, выдавленный из шприца.
Слишком тонкий слой может не заполнить рабочую площадь и оставить воздушные включения. Слишком толстый слой увеличивает путь теплопередачи и может выдавливаться за пределы теплораспределителя. На практике оптимум зависит от геометрии поверхностей, вязкости, давления и способа нанесения.
Поэтому нужно смотреть на реологию состава: насколько легко он распределяется, сохраняет ли однородность, не отделяется ли жидкая фаза и как ведёт себя при монтаже. Очень густая паста может хорошо удерживаться на вертикальной поверхности, но потребовать большего усилия прижима. Слишком текучая может проще растечься, но хуже переносить нагрев и вибрацию, если конструкция не ограничивает её выход из зоны контакта.
Для домашней сборки полезнее не искать «самую жидкую» или «самую густую» пасту, а выбирать состав, который можно повторяемо нанести небольшим количеством. Для серийной сборки и сервисной процедуры ещё важнее дозирование: одинаковый объём, одинаковый способ очистки и одинаковая последовательность затяжки дают более полезный результат, чем спор о десятых долях паспортной теплопроводности.
Критерий третий: совместимость с поверхностями и прижимом
Паста должна работать в реальной механической системе. Основание кулера может быть медным, никелированным или изготовленным из другого материала; теплораспределитель процессора имеет собственную шероховатость, покрытие и геометрию. Важны также плоскостность, жёсткость крепления и то, как распределяется давление по площади.
Если кулер установлен с перекосом, паста не исправит проблему полностью. На одной стороне слой будет избыточным, на другой могут появиться зоны недостаточного контакта. В системах с вытянутой или сложной формой теплораспределителя особенно важно, чтобы отпечаток после демонтажа был равномерным, а не концентрировался в одном участке.
Отдельное внимание нужно уделить электрическим свойствам. Для большинства процессорных сборок безопаснее выбирать электрически непроводящий состав, если конструкция не предусматривает специальные меры защиты. Жидкометаллические интерфейсы требуют отдельной оценки совместимости и аккуратности: их нельзя автоматически считать взаимозаменяемыми с обычной термопастой.
Также не следует наносить пасту на элементы, для которых требуется термопрокладка другой толщины. Разница по высоте между кристаллом, микросхемами памяти и силовыми компонентами может быть конструктивной. Попытка заменить прокладку пастой способна ухудшить прижим или оставить часть компонентов без контакта. Выбор термоинтерфейса начинается с понимания того, какой зазор и какая механика заложены в устройстве.
Критерий четвёртый: стабильность при нагреве и охлаждении
Процессор редко работает при одной постоянной температуре. После включения система нагревается, при смене нагрузки остывает, затем снова выходит на высокий режим. Эти циклы создают механические перемещения из-за разного теплового расширения металлов, полимерной основы и наполнителей. Со временем интерфейс может немного перемещаться, подсыхать, разделяться или терять равномерность.
Для пользовательского компьютера важна стабильность в обычном диапазоне нагрузок и возможность повторно обслужить систему без сюрпризов. Для рабочей станции, сервера или вычислительного узла добавляются длительная нагрузка, вибрация, высокая температура внутри корпуса и необходимость одинакового результата на нескольких экземплярах.
Здесь полезно искать не громкие обещания срока службы, а описание методики испытаний: сколько было циклов, какой диапазон температур использовался, измерялось ли изменение сопротивления и какова была толщина слоя. Без таких условий нельзя честно переносить лабораторное наблюдение на конкретный компьютер.
Термины pump-out и dry-out часто встречаются в литературе по термоинтерфейсам, но их нельзя использовать как универсальный диагноз. Pump-out описывает постепенное перемещение материала из зоны контакта под действием циклической механики, а dry-out — потерю летучих компонентов или изменение структуры при нагреве. Проявление зависит от состава, давления, геометрии, температуры и времени.
Критерий пятый: соответствие реальной нагрузке процессора
Для офисного компьютера, игрового ПК, рабочей станции и компактного ноутбука нужны не одинаковые решения. Важны не только максимальные ватты, но и длительность нагрузки, площадь кристалла, режим управления частотой, температура окружающей среды и способность кулера отводить тепло.
Если кулер сам является ограничением системы, более дорогая паста не превратит его в мощную систему охлаждения. Когда радиатор забит пылью, вентилятор работает медленно или корпус плохо продувается, смена интерфейса может дать меньший эффект, чем очистка и восстановление воздушного потока. Термопаста — один элемент теплового контура, а не замена всем остальным элементам.
Для мощного процессора с длительной нагрузкой имеет смысл уделить особое внимание стабильности слоя и качеству монтажа. Для обычного домашнего ПК на первом месте могут оказаться срок хранения, удобство нанесения, отсутствие электрической проводимости и доступность повторного обслуживания. Для ноутбука важны тонкие зазоры и конструкция штатной системы охлаждения; нельзя без проверки переносить рекомендации от настольного CPU на ноутбучный модуль.
Перед выбором полезно записать исходные условия: модель процессора, модель кулера, температуру помещения, тип нагрузки, температуру CPU, частоту и обороты вентилятора. Без этого сравнение «до и после» превращается в впечатление. Менять нужно по возможности только один фактор, а остальные условия сохранять.
Критерий шестой: способ нанесения и повторяемость

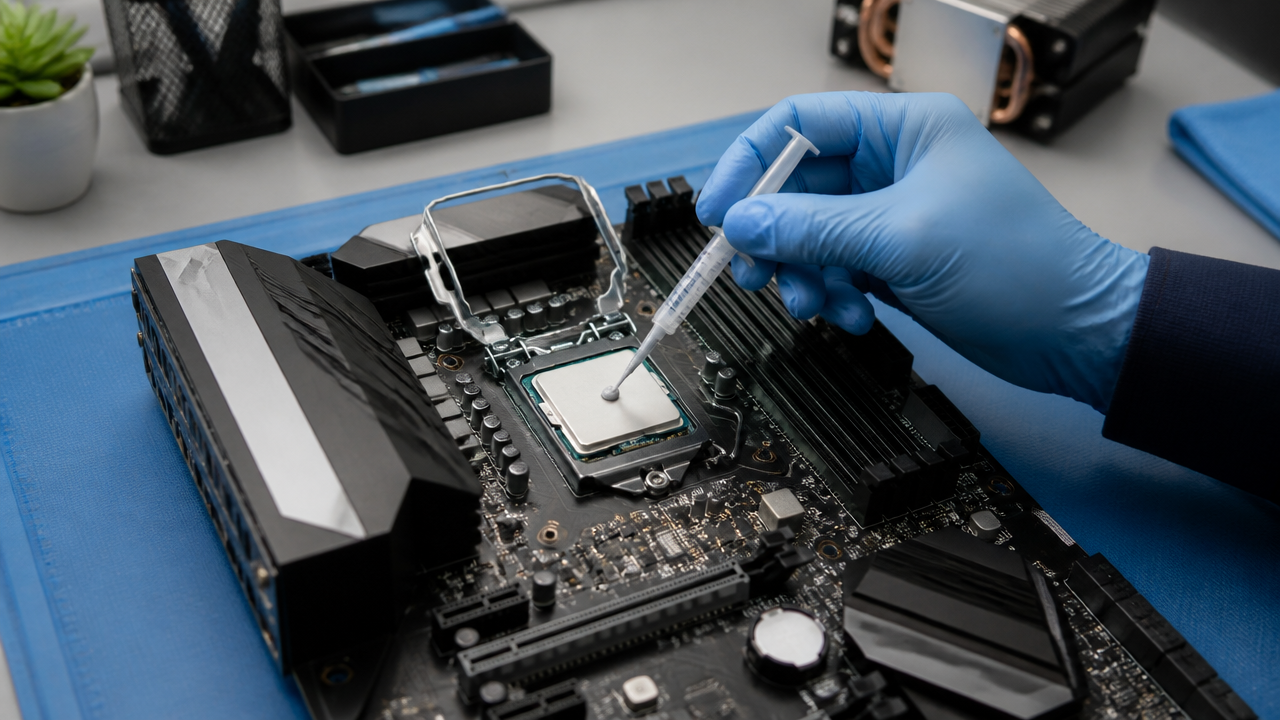

Даже хороший состав можно испортить нанесением. Сначала нужно полностью удалить старый материал, не поцарапать рабочую поверхность и не оставить ворс, пыль или жир. Затем следует нанести небольшое контролируемое количество в рабочую зону и установить кулер без лишних перемещений.
Для многих настольных процессоров базовым вариантом является небольшая порция в центре теплораспределителя: прижим сам распределяет материал по поверхности. Но это не универсальное правило для любой геометрии. Вытянутая форма, большая площадь, открытый кристалл, ограничители толщины или специальные монтажные рамки могут требовать другой схемы.
Размазывание шпателем иногда помогает контролировать покрытие, но при неудачном движении может внести пузырьки или загрязнения. Предварительное распределение особенно важно только тогда, когда оно соответствует конкретной конструкции и процедуре. Главный критерий — не внешний вид пасты до монтажа, а полный и равномерный отпечаток после снятия кулера в контрольной сборке.
При затяжке крепления следует соблюдать диагональную последовательность и не создавать перекос. Если крепёж рассчитан на ограниченное усилие, его нужно затягивать по инструкции производителя. Чрезмерный прижим не всегда улучшает теплопередачу и может повредить крепление, плату или сам компонент.
После сборки полезно дать системе одинаковое время прогрева и повторить один и тот же тест. Результат стоит оценивать по температуре, частоте, мощности и шуму, а не только по одному пику. Разница в несколько градусов может быть следствием температуры помещения, фоновых процессов или другого режима вентиляторов.
Критерий седьмой: доказательность, хранение и сервис
Покупатель должен понимать, что именно он получает и как проверить результат. В качественном описании есть состав или класс материала, рабочий диапазон, электрические свойства, рекомендуемый способ применения, условия хранения и ограничения. Если заявлены измерения, должны быть указаны методика, образец, толщина слоя и условия испытаний.
Нужно отличать данные производителя от независимого теста. Паспортная теплопроводность — характеристика материала при определённой методике. Температура конкретного процессора — результат работы всей системы. Между этими величинами нет прямого универсального коэффициента пересчёта.
Для сервиса важны дата вскрытия упаковки, срок годности, условия хранения и возможность повторить процедуру. Если состав долго лежал при неправильной температуре, его свойства могут отличаться от свежего материала. Не стоит использовать пасту с отделившейся жидкостью, неоднородной структурой или неизвестной историей хранения без проверки и понимания риска.
Для рабочих станций и партийной сборки имеет смысл вести простой журнал: модель CPU и кулера, дата, партия материала, способ нанесения, температура помещения, результаты стресс-теста и состояние системы через заданный срок. Такой журнал превращает спор о брендах в накопление собственной статистики.
Как сравнивать две пасты без самообмана
Сначала нужно определить сценарий и выбрать одинаковые условия. Один и тот же процессор, тот же кулер, та же термопрокладка, одинаковая температура помещения, одинаковый профиль нагрузки и одинаковая кривая вентилятора. После очистки желательно дать системе стабилизироваться, а измерение повторить несколько раз.
Нужно фиксировать не только максимальную температуру, но и среднее значение, мощность, частоту, обороты вентилятора и время теста. Если процессор снижает частоту из-за температуры, сравнивать только пиковые градусы недостаточно: один состав может показать похожую температуру при другой производительности.
Полезно сделать серию из нескольких запусков и оценивать разброс. Если разница между двумя составами меньше погрешности повторной установки кулера, нельзя объявлять уверенного победителя. Для бытовой системы иногда более ценной оказывается паста, которая наносится проще и даёт стабильный результат при повторной сборке.
Не следует использовать в рекламном тексте конкретное снижение температуры без протокола. Корректная формулировка выглядит так: «в испытании при таких-то условиях получено такое-то изменение». Некорректная — «паста всегда снижает температуру на пять градусов». Температурные обещания должны быть привязаны к оборудованию, нагрузке и методике.
Где в этой картине графеновые термоинтерфейсы
Графен и углеродные наполнители интересны тем, что могут менять тепловой путь внутри композиции и свойства контакта. Но слово «графеновый» само по себе не отвечает на вопросы о вязкости, толщине слоя, стабильности, электрической безопасности и совместимости с поверхностями.
Научные работы по графеновым TIM рассматривают не только объёмную теплопроводность, но и контактное сопротивление. Это важное различие: материал может иметь высокую проводимость внутри образца, но реальный узел всё равно будет ограничен границами контакта, толщиной и качеством прижима.
Поэтому технологию нужно оценивать как систему. Интерес представляют не отдельные красивые цифры, а воспроизводимость: как состав наносится, как ведёт себя после термоциклов, сохраняет ли контакт и насколько одинаков результат между образцами. Для пользователя это означает простой принцип: выбирать нужно не по названию наполнителя, а по подтверждённой задаче и условиям применения.
На странице термоинтерфейсных решений RG Paste разумно сопоставлять состав с конкретным сценарием: домашний процессор, игровая система, рабочая станция или промышленный узел. Если требуется подбор для серии устройств, лучше заранее сообщить модель оборудования, тип охлаждения, диапазон температур, режим нагрузки и желаемую процедуру нанесения.
Практический чек-лист перед покупкой
Перед заказом термопасты для процессора проверьте семь пунктов:
- есть ли данные о тепловом сопротивлении и условиях измерения, а не только цифра теплопроводности;
- подходит ли вязкость и способ нанесения к геометрии процессора и кулера;
- будет ли слой тонким, равномерным и устойчивым после прижима;
- совместимы ли состав и поверхность кулера, а электрические свойства безопасны для сборки;
- соответствует ли материал реальной нагрузке и температурному режиму;
- описана ли процедура очистки, дозирования и затяжки крепления;
- есть ли понятные условия хранения, срок годности и доказательная база заявленных характеристик.
Если на несколько вопросов нет ответа, это не всегда означает, что продукт плохой. Но это означает, что сравнение будет менее определённым. В таком случае стоит запросить технический лист и условия испытаний, а для ответственной системы — провести собственную контрольную сборку.
Вывод
Хорошая термопаста — это не обязательно состав с самой большой цифрой в Вт/(м·К). Это материал, который в конкретном процессорном узле формирует тонкий и равномерный контакт, остаётся стабильным при рабочих циклах, совместим с поверхностями и наносится воспроизводимо.
Правильный выбор начинается с тепловой задачи, а не с рекламного рейтинга. Сначала определите, какой процессор и кулер используются, какова нагрузка, какой зазор нужно заполнить и насколько важна долговременная стабильность. Затем сравнивайте тепловое сопротивление, механику, электрические свойства, способ нанесения и доказательность данных.
Именно такой подход позволяет честно оценивать термоинтерфейсы — обычные, графеновые и любые другие. Материал должен помогать теплу пройти от процессора к охлаждению, а не становиться очередным источником неопределённости.
Источники
1. Intel: How to Apply Thermal Paste — базовая процедура нанесения на теплораспределитель процессора.
2. AMD: Processor Installation and Thermal Solution Guidance — официальный раздел поддержки процессоров и систем охлаждения.
3. Nordson EFD: Thermal Compound Selection Guide — различие теплопроводности и теплового сопротивления при выборе состава.
4. Mouser: Thermal Interface Materials Selection Guide — PDF-руководство по выбору термоинтерфейсов.
5. Electronics Cooling: Thermal Interface Materials — A Brief Review — сопротивление слоя, контактные сопротивления и конструктивные параметры.
6. Electronics Cooling: Calculations for Thermal Interface Materials — расчётная связь толщины слоя, площади и теплопроводности.
7. Master Bond: Optimizing Bond Line Thickness — влияние толщины интерфейсного слоя на теплопередачу.
8. ACS Applied Materials & Interfaces: Dry-Contact TIM with Desired Bond Line Thickness — исследование низкой толщины интерфейсного слоя и контактного сопротивления.
9. arXiv: Characterization of Thermal Interface Materials — PDF-описание методики характеризации TIM.
10. arXiv: Synthesis and Properties of Non-Curing Graphene Thermal Interface Materials — PDF об исследовании графенового термоинтерфейсного материала.
11. Nanomaterials: Noncured Graphene Thermal Interface Materials — исследование контактного сопротивления графеновых TIM.
12. IEEE Electronics Packaging Society: Graphene-Enhanced Thermal Interface Technology — PDF о графеновом TIM для охлаждения электроники.
13. PMC: Ultralow Interfacial Thermal Resistance of Graphene — исследование межфазного теплового сопротивления графеновых структур.
