Почему твердое побеждает жидкое — как фазовый переход PTM и гели вытесняют классическую пасту

Классические кремнийорганические термопасты оставались стандартом охлаждения компьютерных процессоров более тридцати лет. Однако в последние годы конструктивные изменения в архитектуре микрочипов — массовый отказ от массивных защитных теплораспределительных крышек в ноутбуках, появление чиплетных кристаллов с асимметричным тепловыделением и колоссальные по площади кремниевые пластины флагманских видеокарт — поставили традиционные жидкие термоинтерфейсы перед неразрешимым физическим кризисом [1][2].

Пользователи флагманских видеокарт и мощных ноутбуков столкнулись с регулярной проблемой: свеженанесенная топовая термопаста великолепно работает в первую неделю, но уже через 2–3 месяца температура самой горячей точки чипа (GPU Hotspot) улетает за 100–105 °C, вентиляторы начинают выть на максимальных оборотах, а видеокарта сбрасывает тактовые частоты [3][4].

Причина кроется в фундаментальном гидромеханическом процессе, разрушающем контактную зону — эффекте Pump-Out [1][2].

Механика эффекта Pump-Out: почему кремний и медь выдавливают пасту

Эффект термического насоса (pump-out) возникает из-за колоссальной разницы в коэффициентах температурного линейного расширения (КТЛР) сопрягаемых материалов [1][2]:

• Коэффициент теплового расширения монокристаллического кремния составляет всего около 2,6×10⁻⁶ К⁻¹ [2].
• Коэффициент чистой меди, из которой изготавливается контактная подошва радиатора или испарительная камера, почти в семь раз выше — около 16,5×10⁻⁶ К⁻¹ [2].

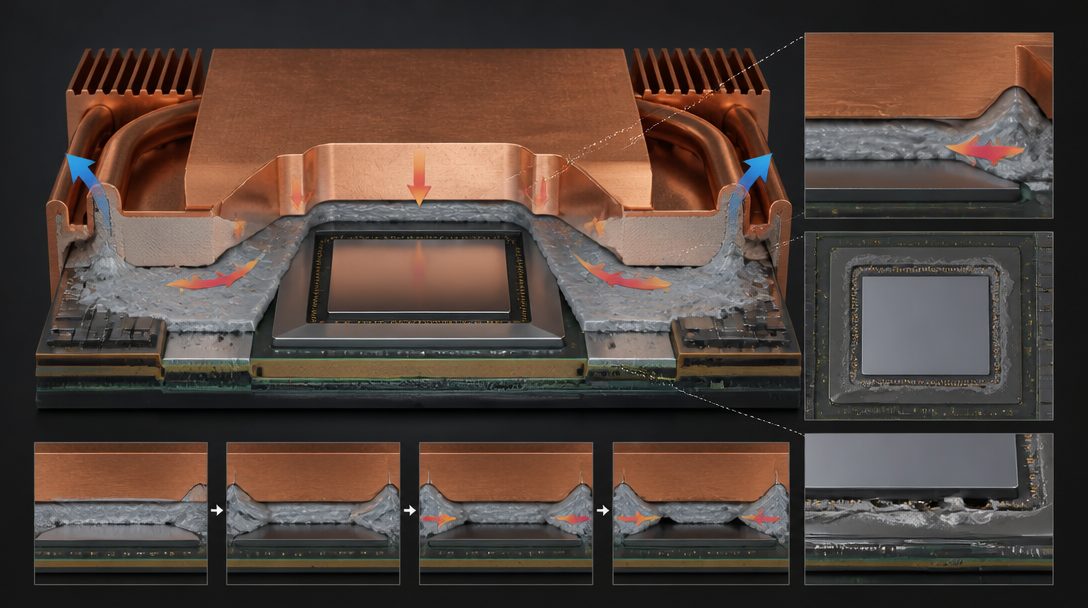

Каждый раз, когда пользователь запускает требовательную игру или трехмерный рендеринг, кремниевый кристалл за доли секунды разогревается с 35–40 °C в простое до 75–85 °C под нагрузкой. Медная пластина радиатора расширяется значительно сильнее кремния. Из-за механического ограничения крепежных винтов по периметру центральная зона медной подошвы начинает микроскопически изгибаться (эффект биметаллической пластины), циклически меняя толщину межфазного зазора на несколько микрометров [1][2].

Обычная классическая термопаста при рабочей температуре ведет себя как вязкая неньютоновская жидкость [1]. При каждом цикле нагрева и расширения зазора жидкая силиконовая основа затягивается внутрь каверны, а при остывании и схлопывании зазора — под гидростатическим давлением выдавливается из центра к краям кристалла [1][3].

За 300–500 игровых циклов «нагрев — остывание» термопаста полностью мигрирует из эпицентра тепловыделения на периферию текстолита. В самом центре кремниевого чипа образуется сухая каверна с воздушной прослойкой, приводящая к локальному термическому пробою и троттлингу [1][3].

Физика фазового перехода: как работает полимер PTM

Кардинальным решением проблемы насосного эффекта стал переход к материалам с управляемым фазовым переходом (Phase Change Materials, PCM) [1][5]. Безоговорочным мировым эталоном в этом классе стал состав Honeywell PTM7950, изначально разработанный для автомобильной силовой электроники и серверных стоек [1][5].

При комнатной температуре (ниже 45 °C) материал представляет собой тонкую твердую эластичную пластину толщиной 0,2 или 0,25 мм [1][5]. В этом агрегатном состоянии ее легко позиционировать, вырезать ножницами строго по геометрии кремниевого кристалла и монтировать без риска растекания и загрязнения окружающих SMD-компонентов [3][5].

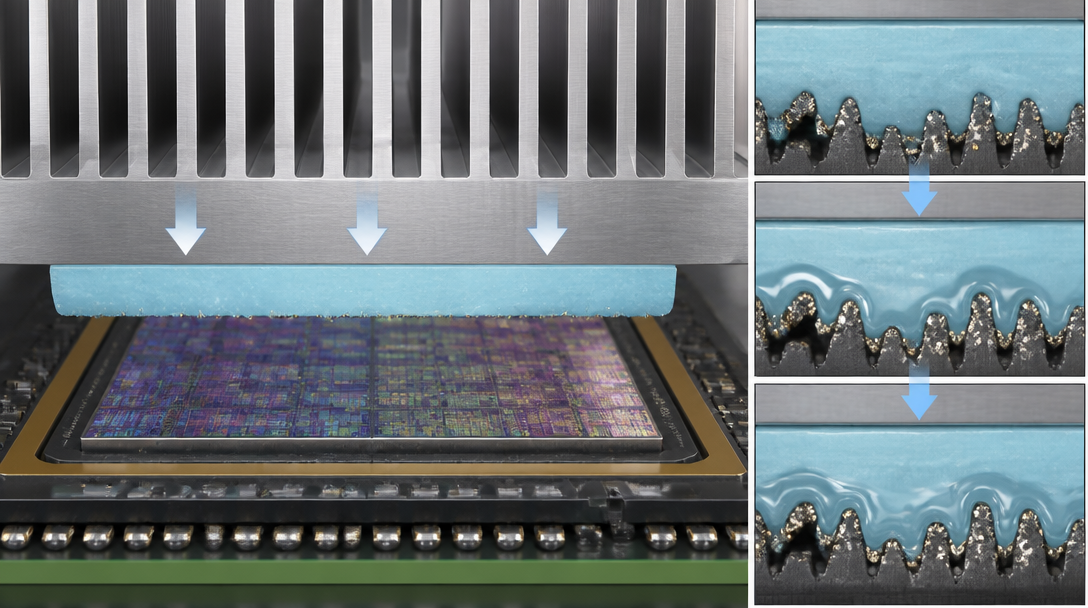

Принципиальная трансформация происходит при нагреве чипа выше точки фазового перехода (около 45–50 °C) [1][5]:

1. Псевдопластичное плавление: Полимерная матрица не превращается в текучую водянистую жидкость. Она размягчается до состояния высокоэластичного расплава со сверхнизким сопротивлением сдвигу [1][5].
2. Идеальное заполнение нанорельефа: Под давлением прижимных пружин размягченный PTM затекает во все субмикронные микротрещины меди и кремния, снижая термический импеданс до рекордных 0,04–0,05 К·см²/Вт по стандарту ASTM D5470 [1][2].
3. Эффект самозалечивания и когезионная стойкость: Благодаря длинным полимерным цепям материал обладает высокой внутренней когезией. При термических деформациях меди PTM не выдавливается за пределы кристалла. При остывании компьютера ниже 45 °C материал снова затвердевает, фиксируя идеальный контактный мост [1][3][5].

Лабораторные тесты Igor's Lab подтвердили: если у обычной пасты термическое сопротивление за 1000 термоциклов возрастает на 60–120% из-за деградации и выдавливания, то у Honeywell PTM7950 оно даже снижается на 5–8% после первых циклов за счет эффекта приработки и дегазации [1].

Формуемые термогели (Thermal Putty) против жестких прокладок

Второй революцией в охлаждении компонентов видеокарт (чипов видеопамяти GDDR6/X, силовых транзисторов DrMOS в цепях питания VRM) стал массовый отказ от листовых термопрокладок в пользу формуемых термогелей — Thermal Putty [6][7].

Классическая листовая силиконовая прокладка имеет фиксированную заводскую толщину (0,5 мм, 1,0 мм, 1,5 мм) и жесткость по Шору [6]. Замена заводских прокладок в сервисе превращается в рулетку:

• Ошибка в минус (недожим): Если мастер поставил прокладку 1,0 мм вместо 1,25 мм, между памятью и радиатором остается воздушный зазор. Память разогревается до 105–110 °C и выходит из строя [3][6].
• Ошибка в плюс (перекос): Если мастер установил более толстую или избыточно жесткую прокладку (например, 1,5 мм), радиатор упирается в чипы памяти и образует микроскопический зазор в 0,1–0,2 мм над центральным кристаллом GPU. Графический процессор мгновенно уходит в троттлинг [3][6]. Более того, жесткая прокладка передает циклические изгибающие усилия на хрупкие шариковые BGA-выводы памяти, приводя к отрыву контактных пятаков от текстолита [3].

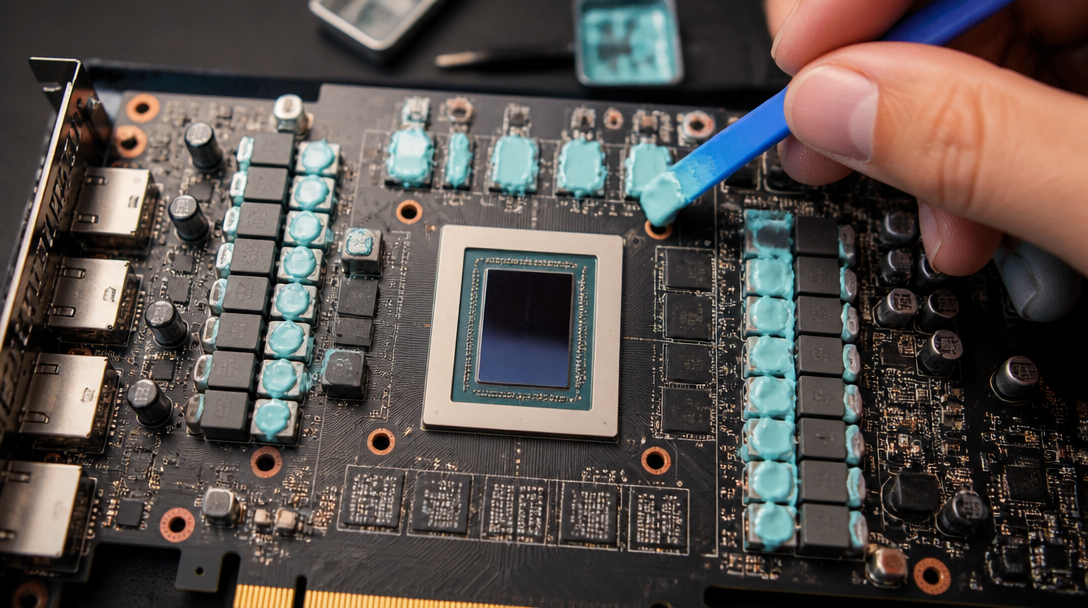

Формуемые жидкие термопрокладки (линейки Laird Tputty 607, Upsiren U6 Pro, Z-Gel) лишены упругого сопротивления [6][7]. По своей консистенции это плотный пластичный гель, который при установке кулера сжимается в зазоре любой толщины (от 0,05 до 2,5 мм) строго до уровня, заданного конструктивными стойками крепления [6][7].

При этом на чипы памяти оказывается нулевое механическое напряжение, а контактная площадь теплосъема достигает 100% [6][7].

Сводная сравнительная таблица современных типов термоинтерфейсов

Инженерный вывод однозначен: время универсальных жидких термопаст «на все случаи жизни» прошло. В высоконагруженных узлах будущего на кристаллах безальтернативно закрепляются полимеры с фазовым переходом и графеновые нанокомпозиты, а на сопутствующих цепях питания — формуемые термогели [1][6][7].
