Кванты тепла и нанотрубки — что мировая наука предлагает для охлаждения процессоров будущего

Плотность теплового потока в полупроводниковых кристаллах современных серверных процессоров, ИИ-ускорителей и флагманских графических чипов вплотную приблизилась к экстремальным значениям в 100–150 Вт на квадратный сантиметр [1][2]. Для сравнения: это сопоставимо с тепловыделением активной зоны ядерного энергетического реактора или поверхности Солнца [1].

При таких колоссальных локальных тепловых нагрузках традиционные термоинтерфейсы на основе оксидов и нитридов металлов упираются в фундаментальные физические ограничения [1][3]. Мировая наука о материалах вынуждена переходить на квантовый уровень рассмотрения теплопереноса, изучая поведение квазичастиц и проектируя углеродные наноструктуры [1][4].

Фононный механизм: как кванты решеточных колебаний несут тепло

В металлах за перенос тепла отвечают те же носители, что и за электрический ток — свободные электроны. Однако термоинтерфейсы для микроэлектроники обязаны оставаться строгими диэлектриками с удельным объемным сопротивлением не менее 10¹²–10¹⁴ Ом·см, чтобы микроскопическая капля пасты не вызвала короткое замыкание между контактами сокета или SMD-конденсаторами [3][5].

В электрических диэлектриках электронный перенос тепла равен нулю. Тепловая энергия передается исключительно за счет квантов коллективных колебаний кристаллической решетки — акустических фононов [1][4].

Когда кристалл полупроводника нагревается, атомы в узлах решетки начинают совершать высокочастотные колебания, генерируя упругие волны. С точки зрения квантовой механики эти волны рассматриваются как газ квазичастиц-фононов [1].

Теплопроводность диэлектрика описывается классической кинетической формулой Дебая:

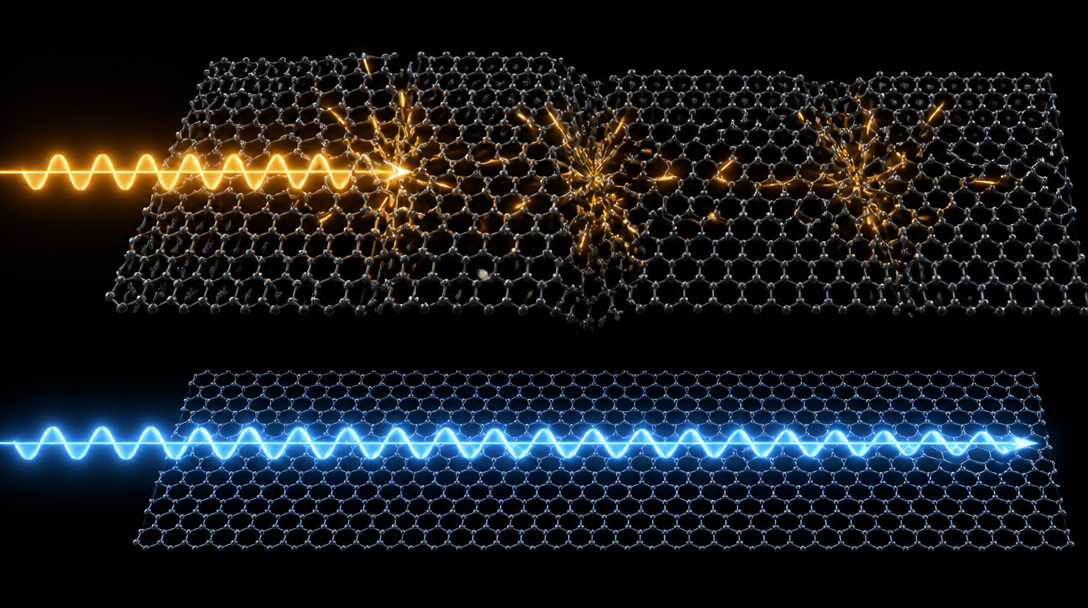

Любое препятствие на пути фонона — дефект решетки, граница кристаллического зерна, атомная примесь или граница раздела полимер-металл — приводит к его рассеянию (рассеяние фонон-фононного типа по процессам Умклаппа и рассеяние на границах раздела) [1]. В классических термопастах на основе сферических частиц оксидов фононам приходится преодолевать миллионы фазовых границ «полимер — керамика — полимер». На каждой такой границе возникает тепловое сопротивление Капицы, гасящее кинетическую энергию колебаний и превращающее интерфейс в узкое горлышко системы охлаждения [1][3].

Предел классических керамических наполнителей

На протяжении четырех десятилетий разработчики термопаст последовательно оптимизировали традиционные порошковые наполнители, пока не подошли к технологическому тупику [3][6]:

1. Оксид цинка (ZnO) и оксид алюминия (Al2O3): Доступны и химически инертны, но собственная объемная теплопроводность кристаллов не превышает 25–35 Вт/(м·К) [5]. Максимальная проводимость композита на их основе ограничена планкой в 1,5–2,0 Вт/(м·К) даже при предельном наполнении [5].
2. Гексагональный нитрид бора (h-BN) и нитрид алюминия (AlN): Обладают превосходной кристаллической решеткой с собственной теплопроводностью до 300–400 Вт/(м·К) [6][7]. На их основе созданы лучшие современные составы (6–9 Вт/(м·К)). Однако дальнейшее повышение концентрации порошка выше 60% по объему вызывает реологический коллапс: паста теряет текучесть, превращается в сухой комок и не способна образовать монослой под кулером [6][7].
3. Алмазные микропорошки: Синтетический алмаз имеет рекордную объемную теплопроводность (до 2000 Вт/(м·К)) [1]. Но алмазная микропыль является острейшим абразивом с твердостью 10 по шкале Мооса. При монтаже кулера твердые частицы царапают никелированные крышки и зеркальный кремний кристаллов, а высокая стоимость ограничивает применение узким сегментом оверклокинга [1].

Графеновый прорыв: квантовая баллистика двумерного углерода

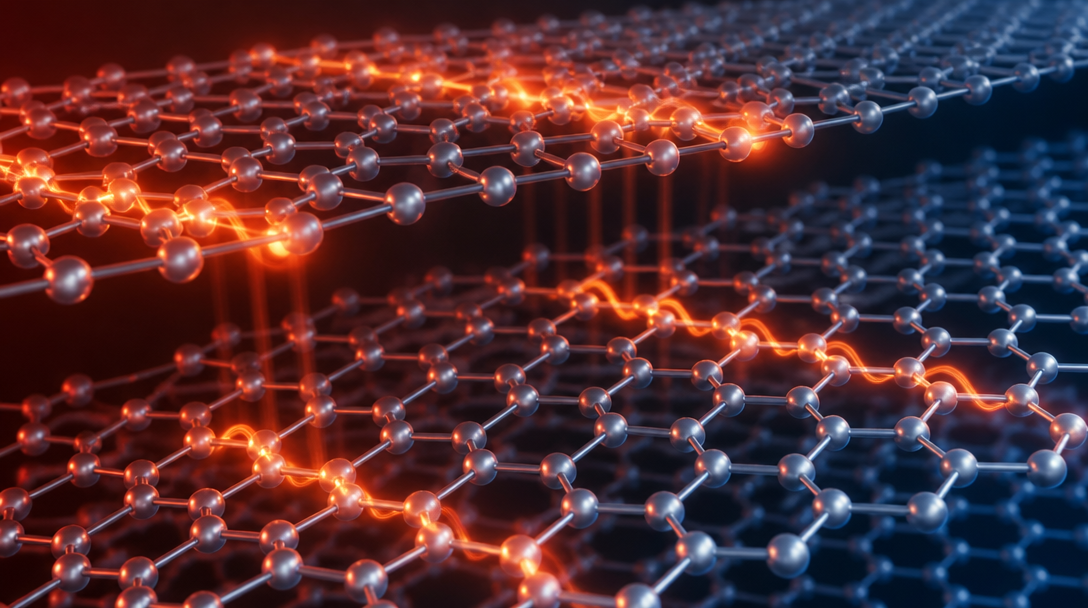

Подлинная революция в теории тепловых интерфейсов произошла после открытия и практического исследования графена — двумерного моноатомного слоя углерода с гексагональной sp²-гибридизацией кристаллической решетки [1].

В 2012 году группа профессора Александра Баландина (Калифорнийский университет в Риверсайде) опубликовала в журнале Nano Letters историческую работу, заложившую фундамент углеродных интерфейсных композитов [1]. Ученые доказали, что длина свободного пробега акустических фононов в бездефектном графене при комнатной температуре достигает сотен нанометров, а собственная теплопроводность вдоль плоскости листа составляет фантастические 3000–5000 Вт/(м·К) [1][4].

За счет двумерной геометрии плоские графеновые нанопластинки (GNP) обладают колоссальной удельной площадью контакта. В отличие от сферических частиц оксидов, контактирующих друг с другом лишь точечно в одной координате, плоские чешуйки графена перекрываются плоскостями атомных слоев, формируя непрерывные теплопроводящие тракты с минимальным сопротивлением Капицы [1][8].

Перколяционная теория и управление ориентацией чешуек

Главный закон физики композитов — теория перколяции (протекания) [1][7]. Перколяционный порог — это критическая объемная концентрация проводящего наполнителя, при которой изолированные частицы объединяются в непрерывный бесконечный кластер, пронизывающий матрицу от нижней контактной границы до верхней [1][7].

Для сферических частиц керамики порог перколяции наступает лишь при высокой концентрации (35–45% по объему) [7].

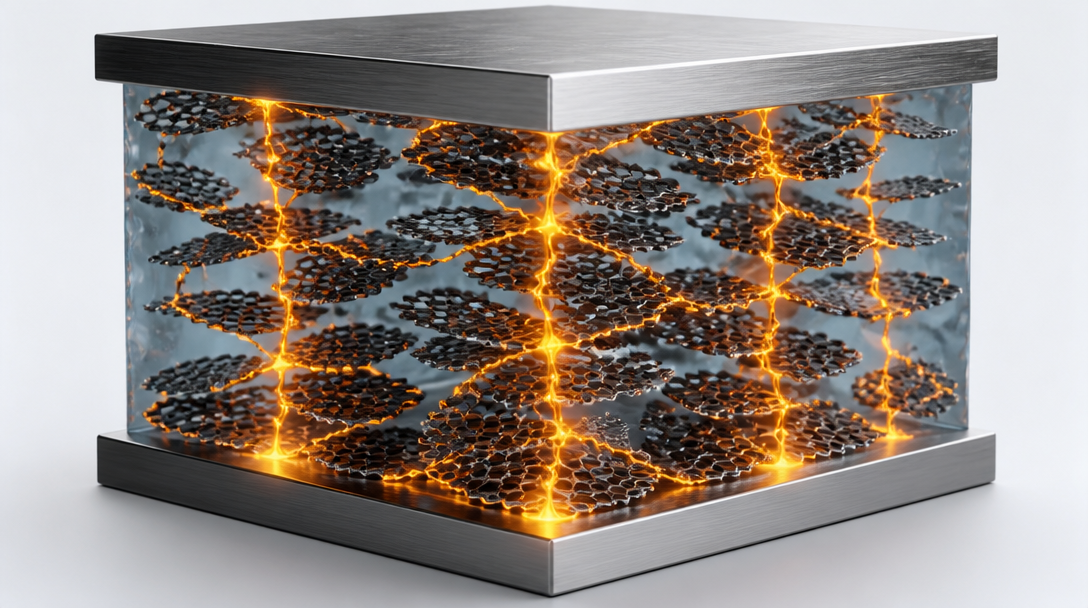

Графеновые нанопластинки с высоким аспектным отношением (соотношением диаметра чешуйки к ее толщине от 500 до 1000) достигают перколяционного порога при концентрации всего 3–7% по объему [1][7]. Это позволяет сохранить матрицу термопасты эластичной, пластичной и устойчивой к расслоению, одновременно получая непрерывные квантовые магистрали теплоотвода [1][8].

Более того, в гидродинамическом потоке при сдавливании пасты между кулером и процессором чешуйки графена под действием сдвиговых напряжений ориентируются преимущественно вдоль плоскостей теплосъема, формируя эффективную ламинарную структуру теплопередачи [1][8].

Разработки компании «Русграфен»

Исследовательский центр компании «Русграфен» сосредоточен на масштабируемой технологии получения малослойных графеновых нанопластинок с контролируемой толщиной пакета от 5 до 15 атомных слоев и оптимизированной краевой функционализацией [8].

Химическая модификация краев графеновых чешуек позволяет снизить термическое сопротивление на границе раздела с силиконовой матрицей и предотвратить агломерацию углерода. Внедрение графеновых наноматериалов в серийную линейку теплопроводящих паст (Grapheneum RG) обеспечивает непревзойденный ресурс работы под циклическими тепловыми ударами, сохраняя стабильную температуру процессоров и ИИ-ускорителей на протяжении десятков тысяч рабочих часов [1][8].
