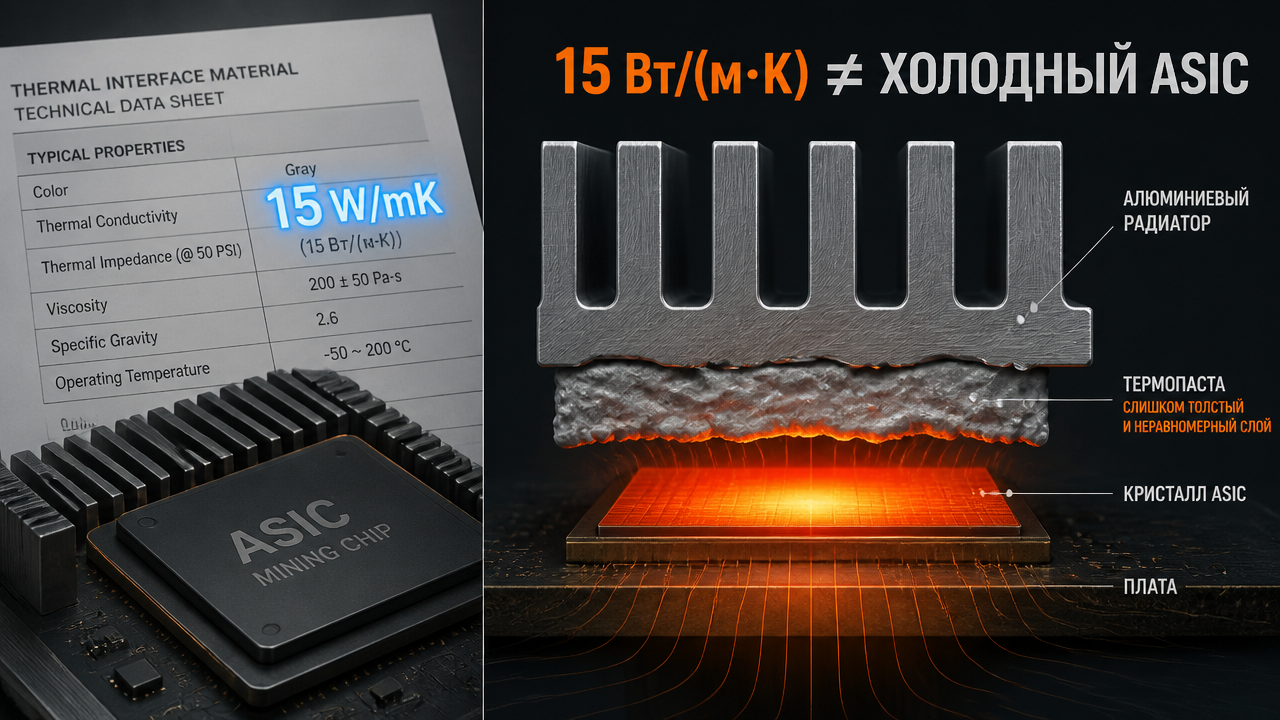

На коробке написано «15 Вт/(м·К)». Рядом — фотография холодного радиатора, график со стрелкой вниз и обещание уверенного охлаждения. Для покупателя вывод кажется очевидным: если 15 лучше 8, значит ASIC будет холоднее. Но именно здесь начинается самая дорогая ошибка в выборе термоинтерфейса.
15 Вт/(м·К) — это характеристика материала в определённом методе измерения, а не обещание температуры конкретного майнера. Между кристаллом ASIC и радиатором находятся поверхности с микронеровностями, слой пасты переменной толщины, крепёж и конструкция платы. Реальный результат определяет вся цепочка. Паста с меньшей цифрой на упаковке иногда работает лучше, если она образует более тонкий и равномерный контакт.
Две цифры, которые нельзя смешивать
Теплопроводность k показывает, насколько легко тепло проходит через однородный объём материала. Единица измерения — ватт на метр-кельвин, Вт/(м·К). В руководстве Mouser по выбору thermal interface materials этот показатель определяется через поток тепла, площадь, толщину и разность температур. Это свойство самого материала в заданных условиях.
Тепловое сопротивление Rth отвечает на другой вопрос: какой перепад температуры возникнет в конкретном пути при определённой мощности. Для идеализированного слоя можно записать:
Rth,bulk = t/(kA),
где t — толщина слоя, k — его теплопроводность, а A — эффективная площадь контакта. Чем тоньше слой и больше рабочая площадь, тем меньше сопротивление. Но формула идеализирована: она предполагает однородный материал, одинаковую толщину и хороший контакт с обеими поверхностями.
В реальном узле добавляются контактные сопротивления на границах:
Rth,TIM = Rc1 + t/(kA) + Rc2.
Именно поэтому статья Electronics Cooling о расчёте тепловых интерфейсов рассматривает не только коэффициент теплопроводности, но и толщину, площадь и условия контакта. Число 15 не исчезает из расчёта, однако перестаёт быть единственным числом, имеющим значение.
Если ASIC отдаёт 300 Вт, а дополнительное сопротивление интерфейса составляет 0,02 К/Вт, только на нём возникает перепад около 6 °C. При 0,04 К/Вт это уже около 12 °C. Это пример принципа, а не обещание конкретного результата: фактические цифры зависят от мощности, площади, конструкции и метода измерения. Но он хорошо показывает, почему небольшая разница в сопротивлении становится заметной на мощном чипе.

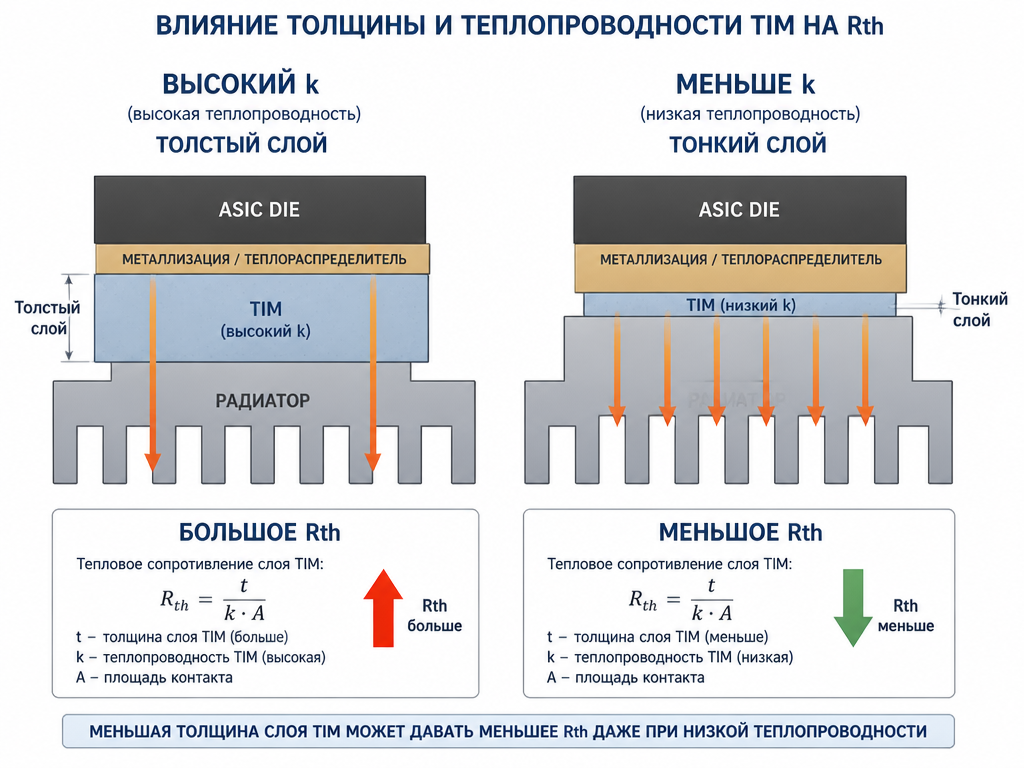

Почему слой толщиной в несколько десятых миллиметра меняет всё
У термопасты есть парадокс. Она должна быть достаточно жидкой или податливой, чтобы заполнить микронеровности, но после монтажа рабочий слой должен быть как можно тоньше и равномернее. Если между ASIC и радиатором остаётся толстая прослойка, тепло проходит через больший объём материала. Даже хорошая паста не может отменить множитель t в формуле.
Но требование «сделать слой тоньше» не означает «выдавить пасту до сухого контакта». Металлические поверхности выглядят гладкими только невооружённым глазом. На микроуровне между ними остаются впадины и вершины. Если пасты недостаточно, часть площади может быть заполнена воздухом. Воздух создаёт гораздо более плохой тепловой путь, чем типичный TIM, поэтому визуально тонкий слой способен дать больший перепад температуры, чем умеренно толстый, но непрерывный.
В материале Master Bond об оптимизации bond-line thickness толщина bond line названа одним из ключевых факторов отвода тепла. В исследовании ACS о dry-contact TIM та же проблема рассматривается через снижение теплового импеданса пути. Для сервисной команды это переводится просто: нужно не максимальное количество пасты и не минимальное количество любой ценой, а заполненный и повторяемый рабочий зазор.
Толщина зависит не только от объёма нанесённой пасты. Её формируют плоскостность основания, давление, вязкость, размер и геометрия кристалла, жёсткость радиатора и наличие ограничителей. Поэтому сравнивать два состава нужно после сборки на одном и том же узле, а не по капле на стекле.
Откуда берётся цифра 15 Вт/(м·К)
Паспортное значение не обязательно является ложным. Проблема в том, что читатель часто воспринимает его как универсальную температуру. Между тем методы измерения различаются: образец может быть нанесён с определённой толщиной, испытан при заданном давлении, в определённом направлении теплового потока и при конкретной температуре. Для жидких и пастообразных TIM важны также время стабилизации, состояние наполнителя и то, как формировался контакт.
Теплопроводность может быть указана для объёма материала, а изделие в реальной сборке демонстрирует суммарное сопротивление. Один производитель публикует k по лабораторному методу, другой — сопротивление образца при конкретной толщине и давлении, третий приводит типичное, а не гарантированное значение. Сопоставлять такие числа как прямой рейтинг нельзя.
Обзор thermal interface materials в Electronics Cooling прямо разделяет вклад bulk-сопротивления и контактных сопротивлений. Это полезная привычка чтения datasheet: сначала выяснить, что именно измерялось, затем посмотреть толщину bond line, давление, площадь и метод теста.
Если в описании есть только «15 Вт/(м·К)», но нет условий получения значения, это повод не отвергать материал, а запросить дополнительные данные. Нужны хотя бы типичный диапазон толщины, рабочая температура, рекомендуемое давление, изменение после термоциклов и метод определения теплового сопротивления. Без них число остаётся ориентиром для поиска, но не прогнозом температуры ASIC.
Тепловой поток в ASIC распределён неравномерно
Даже при идеально ровном радиаторе чип не является однородной нагревательной площадкой. Внутри ASIC есть зоны с разной плотностью вычислений и разным вкладом в общий тепловой поток. Один участок может нагреваться сильнее соседнего, а корпус или теплораспределитель сглаживает картину лишь частично.
Поэтому средняя температура платы не равна температуре самой горячей области. Датчик может находиться не там, где формируется пик. Инфракрасная камера видит доступную поверхность, а не скрытый кристалл, и её показания зависят от эмиссии металла. Сравнение «эта паста холоднее на 5 °C» имеет смысл только при одинаковом датчике, одинаковой мощности и одинаковом времени выхода на режим.
В обзоре теплового менеджмента AI/HPC от IEEE EPS, PDF тепловой интерфейс рассматривается как часть всей архитектуры охлаждения, где важны локальные потоки и механика контакта. Для майнера это означает, что уменьшение паспортного k не обязательно даёт пропорциональное снижение hotspot: локальное сопротивление может определяться площадью контакта или пустотой.
Если горячая зона совпадает с участком неполного отпечатка пасты, проблема не решается увеличением оборотов. Вентилятор уменьшит температуру радиатора, но не устранит узкий участок теплового пути. Иногда после усиления воздушного потока разница между соседними ASIC даже становится заметнее: радиатор охлаждается быстрее, а слабый контакт по-прежнему ограничивает передачу тепла от одного чипа.
Прижим — это часть характеристик пасты

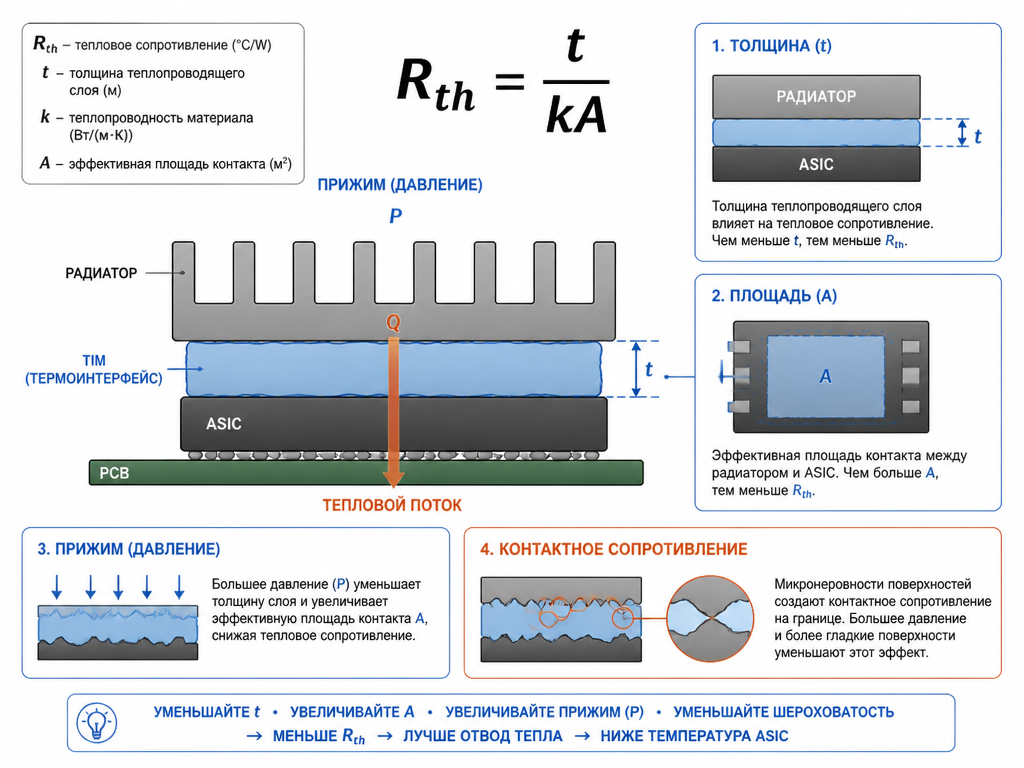

Для TIM давление — не второстепенная деталь. Оно определяет, насколько хорошо материал заполняет микронеровности, какую толщину принимает слой и как распределяется по площади. Но оптимум не бесконечен. Недостаточный прижим оставляет толстый слой и воздушные включения. Чрезмерный может выдавить пасту из рабочей зоны, деформировать плату или создать перекос основания.
В техническом руководстве ANSYS по thermal contact conductance контактная проводимость связывается с условиями соприкосновения, включая давление и свойства поверхностей. Обзор Sarvar и соавторов в PDF также перечисляет плоскостность, шероховатость, давление зажима и модуль сжатия как факторы, влияющие на сопротивление.
Это объясняет распространённую ситуацию: две одинаковые тюбики пасты дают разный результат на двух платах. Различаются прижим, плоскость основания, высота стоек, чистота поверхности и степень прогиба. В таком сравнении нельзя честно сказать, что состав «работает» на одной плате и «не работает» на другой, пока не зафиксированы условия сборки.
Последовательность затяжки тоже важна. Четыре винта, затянутые по очереди до упора, могут наклонить радиатор ещё до того, как он сядет всей плоскостью. Более безопасная процедура — несколько проходов небольшими равными шагами по диагональной схеме, если она предусмотрена конструкцией. Но это не заменяет установленный производителем момент и не исправляет кривое основание.
Площадь в формуле не всегда равна площади ASIC
В формуле t/(kA) буква A выглядит простой. На практике это не всегда вся площадь кристалла или вся площадь основания радиатора. Тепло распределяется по объёму, часть поверхности может быть закрыта неравномерным слоем, а локальный поток идёт через свои «эффективные» участки. Если контакт работает только по нескольким полосам, номинальная площадь превращается в завышенную оценку.
Плоскостность поверхности особенно важна для больших оснований. Небольшая выпуклость или вогнутость меняет толщину слоя от центра к краям. Слишком жёсткий радиатор на гибкой плате может передавать нагрузку на стойки неравномерно. Слишком мягкий интерфейс способен заполнить зазор, но при нагреве мигрировать из зоны контакта. Слишком жёсткий может плохо компенсировать микронеровности.
Технический материал Alphanovatech о TIM формулирует базовую задачу интерфейса как заполнение несовершенств между источником тепла и радиатором. В руководстве Eaton по снижению контактного сопротивления плоскостность монтажных поверхностей также рассматривается как практическое условие контакта.
Отсюда важное следствие: если основание радиатора требует механической коррекции, переход на пасту с 12 на 15 Вт/(м·К) может дать меньший эффект, чем устранение перекоса. Это не универсальное количественное обещание, а логика приоритетов. Сначала нужно обеспечить полный повторяемый контакт, а затем сравнивать материалы.
Как читать datasheet без маркетинговой ловушки
Начните с определения показателя. В документе должно быть понятно, идёт ли речь о теплопроводности k, удельном сопротивлении, тепловом сопротивлении образца, контактном сопротивлении или суммарном результате тестового узла. Эти величины нельзя подменять друг другом.
Затем ищите условия измерения: толщину слоя, давление, температуру, размер образца, метод и направление теплового потока. Если значение названо «typical», это типичный результат, а не гарантированный предел. Если нет информации о разбросе, нельзя оценить воспроизводимость партии.
Следующий пункт — поведение во времени. Паста может показывать хорошее начальное сопротивление и ухудшаться из-за высыхания, разделения наполнителя, pump-out или теплового расширения соседних материалов. В Selection Guide Mouser, PDF тип материала предлагается оценивать вместе с толщиной, механикой и условиями применения, а не только по одному параметру.
Для ASIC особое значение имеют рабочая температура, длительность нагрузки, количество термоциклов и реальная ориентация оборудования. Состав, который хорошо ведёт себя в неподвижном лабораторном стенде, не обязательно сохранит слой в майнинговом шкафу с вибрацией и регулярными переходами температуры.
Полезно запросить у поставщика:
- теплопроводность и метод её измерения;
- тепловое сопротивление при заданной толщине и давлении;
- рекомендуемый диапазон bond-line thickness;
- рабочее давление и совместимость с материалами корпуса;
- изменение характеристик после термоциклов;
- срок хранения, условия нанесения и время стабилизации;
- данные о повторяемости партии или сертификат испытаний.
Если вместо ответа на эти вопросы звучит только «у нас 15 Вт/(м·К)», технического сравнения ещё не произошло.
Почему лабораторный рейтинг нельзя переносить в ферму
В лаборатории два состава можно сравнить на одном нагревателе, одном радиаторе и одинаковом давлении. В ферме каждый узел может иметь свой разброс: разные платы, состояние стоек, степень загрязнения, разную плоскость основания и различную историю обслуживания. Кроме того, ASIC работает в режиме, где важны не только температура, но и частота, напряжение, хешрейт, стабильность и энергопотребление.
Корректный полевой тест начинается с фиксации условий. Нужны одинаковые профиль нагрузки, частота, напряжение, мощность, обороты вентиляторов, температура входящего воздуха и время прогрева. Хорошо записывать не только максимум, но и среднее значение, разброс между чипами и скорость выхода на плато.
После этого сравнивают не «пасту вообще», а две процедуры на одинаковом узле. Поверхность готовят одинаково, дозу и способ нанесения фиксируют, крепёж затягивают одинаково, а данные снимают через одинаковый интервал. Желательно повторить измерение на нескольких платах: один экземпляр не показывает поведение всей партии.
Можно рассчитать эффективное сопротивление по формуле Rth,eff = (Tchip − Tsink)/P, если доступны сопоставимые температуры чипа и радиатора и известна мощность. Это не всегда чистое сопротивление одной пасты: в него попадут корпус, основание, контакт и часть распределения тепла. Зато показатель позволяет сравнивать два состава в одном стенде честнее, чем голую цифру k.
В материале Electronics Cooling о thermal interface materials приводятся ориентиры по сопротивлению традиционных и современных интерфейсов, но переносить опубликованные значения напрямую на ASIC нельзя без совпадения условий. Ценность таких данных — в понимании порядка величин и факторов, а не в обещании конкретной температуры.
Когда 15 Вт/(м·К) всё-таки имеют значение
Паспортная теплопроводность не бесполезна. При прочих равных более высокий k уменьшает объёмное сопротивление слоя. Если два материала имеют одинаковую толщину, одинаковую площадь, одинаковый прижим и сопоставимые контактные сопротивления, более проводящий материал получает физическое преимущество.
Но фраза «при прочих равных» и есть главная оговорка. В реальной сборке различаются вязкость, способность к растеканию, необходимое давление, стабильность bond line, склонность к pump-out и совместимость с поверхностями. Материал с большим k может проиграть, если требует толщины, которую конкретный узел не способен равномерно удерживать.
Поэтому правильная интерпретация звучит так: 15 Вт/(м·К) — аргумент в пользу потенциально меньшего bulk-сопротивления, но не гарантия меньшего суммарного Rth. Чтобы превратить потенциал в температуру, нужно обеспечить правильную толщину, площадь, давление и стабильность контакта.
Практический алгоритм для выбора пасты под ASIC
Сначала определите задачу и ограничения узла. Какая мощность выделяется, какова площадь контакта, есть ли теплораспределитель, какой радиатор используется, каков доступный прижим и сколько термоциклов ожидается? Одна и та же паста не обязана быть оптимальной для всех конструкций.
Затем отберите материалы, для которых опубликованы не только k, но и условия испытаний. Выбросьте из сравнения рекламные числа без метода и толщины. Уточните, можно ли наносить состав на используемые металлы, как он ведёт себя при рабочей температуре и допускается ли повторная сборка.
После этого проведите стендовый тест. Используйте одинаковый нагрев, радиатор и крепёж. Контролируйте слой и прижим. Снимайте температуру после стабилизации, а не сразу после запуска. Повторите тест и зафиксируйте разброс.
На финальном этапе проверьте долговременную стабильность. Материал, который дал минимальную температуру в первый час, не обязательно даст лучший результат через месяц. Смотрите на дрейф, разницу между ASIC, частоту аварийных ограничений и изменение потребления. Если состав требует особого процесса, учтите стоимость ошибок при массовом обслуживании.
Что означают результаты измерений
Если новая паста снижает среднюю температуру и одновременно уменьшает разброс между ASIC, вероятно, улучшился не только материал, но и качество контакта. Если максимум снизился, а разброс остался, возможно, общий тепловой путь стал лучше, но локальная проблема прижима сохранилась. Если температура почти не изменилась, сначала проверяют мощность, воздушный поток, толщину и отпечаток, а не делают вывод о бесполезности состава.
Если после ремонта температура становится ниже только на части платы, это может быть следствием разной геометрии, а не нестабильности пасты. Если результат зависит от ориентации корпуса или времени прогрева, нужно учитывать перераспределение материала и термомеханику. Если один ASIC стабильно горячее соседей, полезно искать локальный дефект контакта.
Честный отчёт о тесте должен содержать исходные условия и ограничения. Запись «15 Вт/(м·К) — минус 8 °C» без указания мощности, датчика, толщины слоя и крепежа не позволяет воспроизвести результат. На техническом рынке ценность имеет не самая крупная цифра, а повторяемая методика.
Главное
Термопаста не работает в вакууме. Её паспортная теплопроводность — только один элемент теплового пути. В ASIC итоговую температуру формируют k, толщина слоя, реальная площадь, контактные сопротивления, плоскостность поверхностей, прижим, тепловой поток и стабильность после циклов.
Поэтому 15 Вт/(м·К) не гарантируют холодный ASIC. Они говорят, что у материала есть определённый потенциал проводить тепло через свой объём. Но если слой слишком толстый, контакт неполный, радиатор перекошен или горячая зона не совпадает с эффективной площадью, этот потенциал не превращается в низкое сопротивление.
Выбирать TIM стоит не по одному числу на упаковке, а по связке «материал плюс процесс». Лучший состав — не тот, который громче заявлен, а тот, который в конкретном узле даёт низкий и стабильный Rth, воспроизводимый монтаж и предсказуемую работу на протяжении срока службы.
Источники
- Mouser — Selection Guide: Thermal Interface Materials, PDF. Определения теплопроводности и параметры выбора TIM.
- Electronics Cooling — Calculations for Thermal Interface Materials. Расчёт теплового сопротивления слоя.
- Electronics Cooling — Thermal Interface Materials: a Brief Review. Bulk- и контактное сопротивление, bond-line thickness.
- Electronics Cooling — Thermal Interface Materials. Сравнение сопротивлений разных классов TIM.
- Sarvar et al. — Thermal Interface Materials: Review of the State of the Art, PDF. Влияние давления, шероховатости и плоскостности.
- IEEE EPS — TIM Strategy for Thermal Management in AI and HPC Applications, PDF. Тепловые интерфейсы в плотных вычислительных системах.
- ANSYS — Thermal Contact Conductance. Контактная проводимость и условия соприкосновения.
- Master Bond — Optimizing Bond Line Thickness. Влияние толщины bond line.
- ACS — Dry-Contact Thermal Interface Material with Desired Bond Line, PDF/DOI. Снижение теплового импеданса при контроле толщины.
- Eaton — Reducing Contact Thermal Resistance. Плоскостность монтажных поверхностей.
- Laird — Thermal Interface Materials. Назначение TIM и заполнение микронеровностей.
- Alphanovatech — Thermal Interface Materials. Контакт источника тепла и радиатора.
- Thermal Management of RF and Digital Electronic Systems, PDF. Выбор материала, сопротивление и толщина клеевого интерфейса.
- Basics of Thermal Management Materials, PDF. Плоскостность, прижим, загрязнения и bond-line thickness.
Числовые примеры в статье иллюстрируют метод рассуждения и не являются гарантией температуры конкретной модели ASIC. Для практического обслуживания необходимо учитывать регламент производителя оборудования, допустимую нагрузку на корпус и фактические условия эксплуатации.
