Как не ошибиться с толщиной термопрокладок на видеокарте и не потерять прижим к чипу

При выборе термопрокладок для видеокарты владельцы чаще всего ориентируются лишь на номинальную толщину в миллиметрах. Однако цифра «1,5 мм» или «2 мм» на упаковке сама по себе ничего не гарантирует. Термоинтерфейс обязан безупречно компенсировать заданный конструкцией зазор и при этом не создавать механического препятствия для прямого контакта радиатора с кристаллом GPU.[5][6]

Базовое правило инженерии: опирайтесь исключительно на сервисную документацию конкретной модели и ревизии видеокарты.[1][5] Если производитель не публикует размеры, не переносите толщину с другой видеокарты и не считайте сплющенную заводскую прокладку как эталонный шаблон.

Где применяются термопрокладки

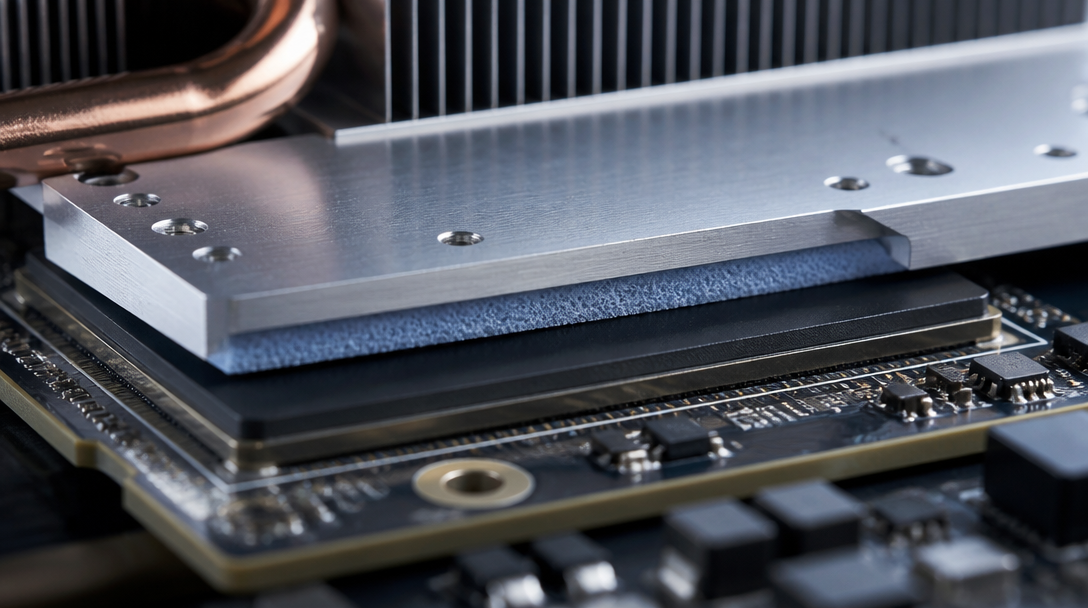

Тепловой узел видеокарты состоит не только из GPU и подошвы радиатора. В зависимости от конструкции отдельные участки радиатора могут контактировать с микросхемами памяти и элементами силовой части. Для заполнения зазоров на таких площадках производители применяют мягкие прокладки или другие gap-filler-материалы; на графическом кристалле обычно используется отдельный термоинтерфейс, предусмотренный конструкцией. Схему контактов нельзя автоматически переносить между разными платами.[5][6]

Это принципиальное различие: паста заполняет очень тонкие неровности сопрягаемых поверхностей, а прокладка рассчитана на заполнение большего зазора. Замена одного материала другим без данных о конструкции способна изменить высоту контакта и давление на узел. Руководства производителей описывают расположение и обслуживание материалов для конкретных изделий, а не для всех видеокарт сразу.[1][5]

Почему толщина должна соответствовать зазору

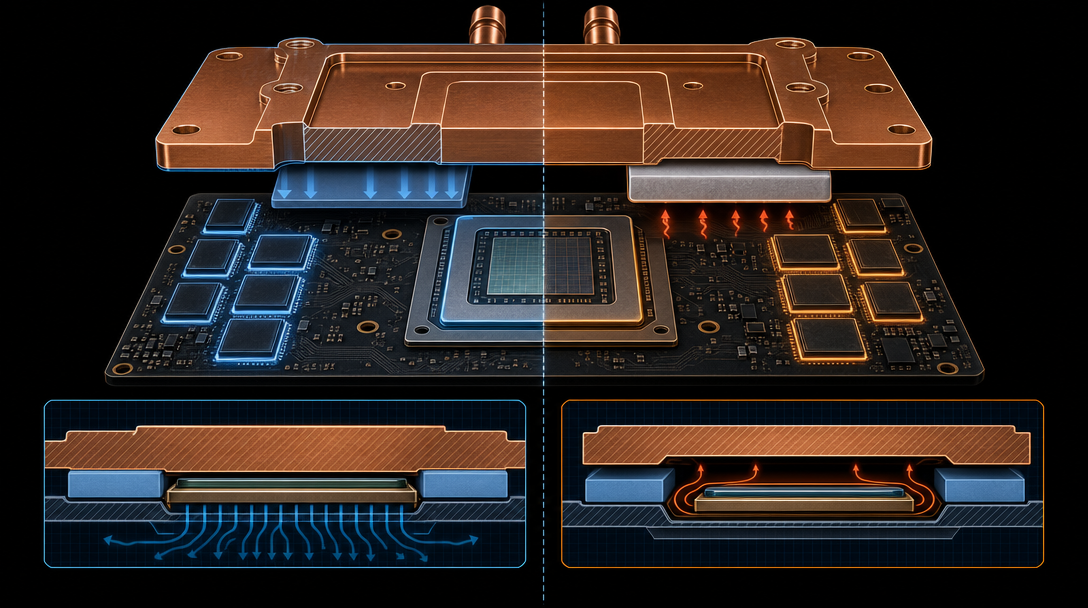

Слишком тонкая прокладка может не коснуться одной из поверхностей. Слишком толстая или жёсткая — оказаться препятствием: радиатор начнёт опираться на неё раньше, чем сядет на GPU, и контакт кристалла с подошвой может ухудшиться. Значение имеют не только номинальная толщина, но также мягкость, сжимаемость, размер площадки, ровность поверхностей и усилие крепежа. Производители gap-filler-материалов отдельно оговаривают условия сжатия и свойства конкретного продукта; эти рекомендации нельзя превращать в универсальную норму для любой прокладки.[2][3]

Даже внутри одной линейки устройств раскладка материалов может зависеть от конфигурации. Сервисный мануал Dell Precision 7560, например, показывает различия в размещении прокладок для вариантов устройства. Это иллюстрирует, почему похожее название модели ещё не всегда гарантирует идентичную тепловую сборку.[1]

Как определить подходящую прокладку

1. Уточните полное обозначение карты и ревизию платы. Используйте эти данные при поиске инструкции производителя или каталога запасных частей.[1][5]
2. Ищите сервисное руководство, а не только советы по похожей карте. Если в документации указаны только места установки, но не толщина, это не повод угадывать размер.[1][5]
3. Сохраните карту расположения старых материалов. Перед разборкой сфотографируйте зоны контакта и не смешивайте куски разных размеров. Руководства по обслуживанию отдельных видеокарт также советуют отслеживать положение снятых прокладок.[5]

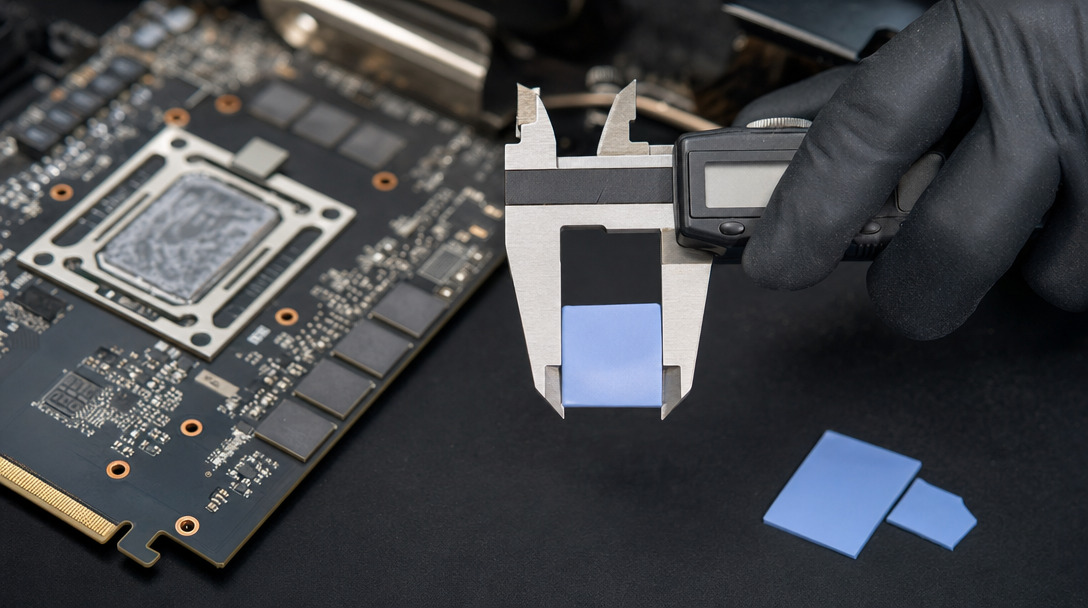

4. Не измеряйте только снятый кусок. Он мог быть сжат, растянут или повреждён при разборке. Замер полезен как ориентир, но не заменяет спецификацию устройства.[2][3]
5. Сверьте требования материала. Для изделия важны не только теплопроводность из каталога, но и толщина, податливость, изоляционные и механические свойства, предусмотренные для данного зазора. В техническом листе Henkel диапазон размеров относится к конкретной серии продукта; это не рекомендация для произвольной видеокарты.[3]

Если точной спецификации нет, безопаснее обратиться к производителю или в сервис, который работает с этой моделью, чем подбирать размер только по универсальному списку из интернета.[1][5]

Замена: что подготовить и чего не делать

Перед разборкой обесточьте компьютер и соблюдайте меры защиты от статического электричества. Проверьте, допускает ли производитель снятие системы охлаждения без последствий для гарантии. Например, политика SAPPHIRE содержит условия, относящиеся к разборке и гарантийному обслуживанию, но правила зависят от региона и конкретного изделия.[7]

Фиксируйте порядок крепежа, расположение каждой прокладки и разъёмов.[5] Не растягивайте, не складывайте и не накладывайте несколько случайных листов друг на друга ради получения нужной толщины. Не заменяйте прокладку пастой «погуще», если конструкция требует именно заполнителя зазора.[2][6] При повторной сборке следуйте инструкции конкретной модели; сервисный мануал EVGA, например, относится только к совместимым с ним вариантам карт и охлаждения.[5]

После обслуживания проверьте, что вентиляторы подключены и вращаются в ожидаемом для этой модели режиме. Сравнивайте показатели до и после в одинаковой игре или тесте, при сопоставимых настройках и условиях. Температура GPU, скорость вентилятора и нагрузка доступны в программных средствах мониторинга, но универсальный порог для всех моделей по одному числу устанавливать нельзя.[4]

Частые вопросы

Можно ли поставить более толстую прокладку, чтобы наверняка прижалась?

Нет, «толще» не означает «лучше». Если материал мешает радиатору сесть на графический кристалл, тепловой контакт может ухудшиться.[2][3] Подбирать нужно по спецификации модели и зазору.[1]

Подойдёт ли размер от другой видеокарты того же производителя?

Только если документация подтверждает одинаковую конструкцию и конфигурацию. Название бренда или даже семейства не является спецификацией толщины.[1][5]

Нужно ли менять все прокладки при каждом обслуживании?

Не обязательно. Решение зависит от их состояния, конструкции и процедуры производителя.[5] Не меняйте детали «на всякий случай», если для этого нет технического основания.

Итог

Правильная термопрокладка — это соответствие конструкции, зазору и требованиям конкретного узла, а не просто подходящая цифра на упаковке.[1][2][3] Уточните модель и ревизию, найдите документацию, сохраните расположение материалов и после сборки проверьте работу карты в сопоставимом режиме. Если точных данных нет, не выдавайте предположение о толщине за подтверждённую рекомендацию.
