Термопаста: как выбрать материал для конкретной системы охлаждения

Термопаста не делает охлаждение мощнее сама по себе: она помогает убрать воздушные микрозазоры между источником тепла и радиатором. Разбираем, как сопоставить материал, способ нанесения, конструкцию системы и режим работы, не ориентируясь на один показатель на упаковке.

Зачем вообще нужна термопаста

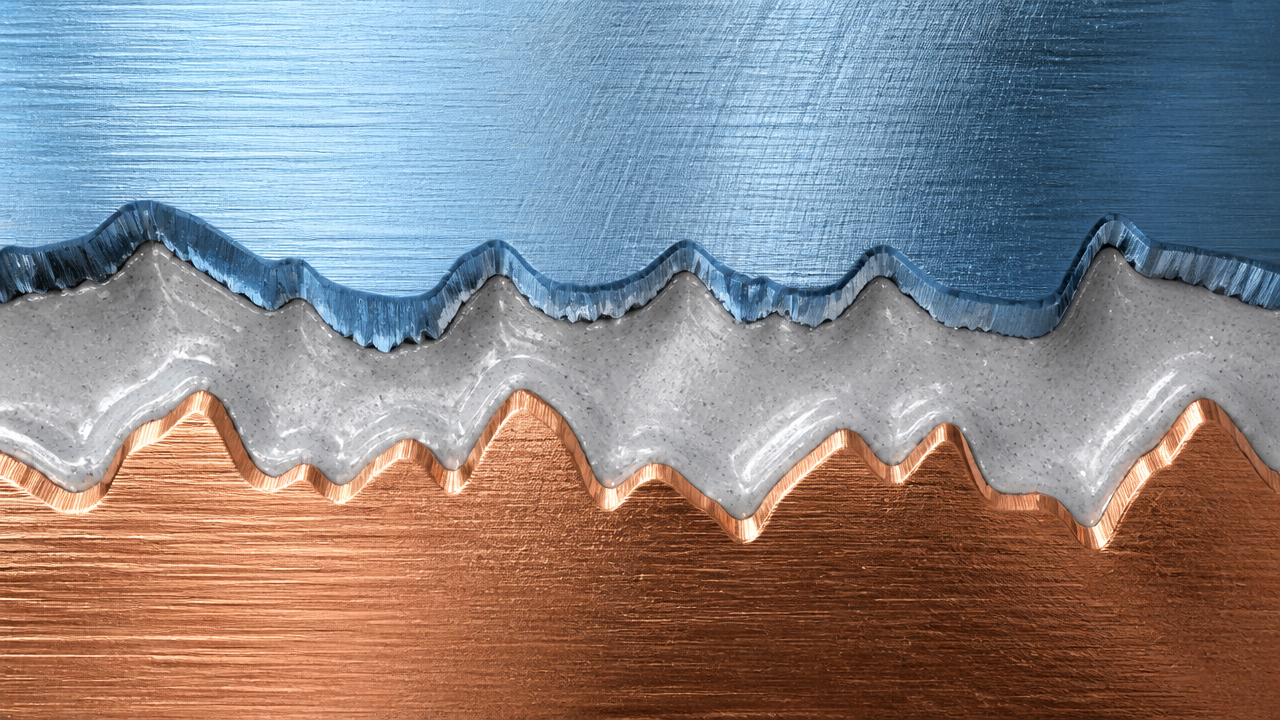

Даже тщательно обработанные поверхности процессора, силового транзистора, светодиодного модуля или другого тепловыделяющего элемента не соприкасаются идеально. На микроскопическом уровне между ними остаются впадины, выступы и участки неплотного контакта. Воздух в таких полостях проводит тепло значительно хуже металла, поэтому реальная площадь эффективного контакта оказывается меньше геометрической. Тонкий слой термопасты заполняет неровности и уменьшает долю воздушных промежутков.

Отсюда следует важное ограничение: паста не заменяет радиатор, тепловую трубку, вентилятор или правильный прижим. Она работает как контактный материал между двумя поверхностями. Если основание радиатора перекошено, крепление ослаблено, вентиляция корпуса недостаточна или тепловая нагрузка выше возможностей системы, смена пасты не устранит первопричину. Выбор начинают не с красивого названия продукта, а с анализа всей теплопередающей цепочки.

Сначала определите тепловой сценарий

Одна и та же паста может вести себя по-разному в настольном компьютере, промышленном шкафу, телекоммуникационном модуле и компактном устройстве. Важно понять, как именно возникает нагрузка. Есть ли короткие импульсы мощности или нагрев длится часами? Работает ли узел в помещении с относительно стабильной температурой или испытывает холодные пуски, нагрев и вибрацию? Доступен ли радиатор для повторного обслуживания или соединение должно оставаться закрытым весь срок службы оборудования?

Полезно составить простую карту условий: диапазон температур, частоту циклов нагревания и охлаждения, ориентацию узла, наличие вибрации, требования к электрической изоляции, допустимый срок хранения и способ сборки. Для серийного изделия добавляются ограничения дозирования и контроль толщины слоя. Для ремонта важнее совместимость с уже установленными материалами и возможность аккуратно удалить старый состав.

Не следует путать температуру корпуса и температуру в зоне контакта. Если датчик показывает нагрев платы или внешней части корпуса, это не всегда описывает состояние интерфейса между кристаллом и радиатором. При возможности анализируют несколько точек: температуру источника, радиатора и окружающей среды, а также время выхода на установившийся режим. Даже без точной модели теплового сопротивления такая проверка помогает понять, является ли интерфейс узким местом.

Какие бывают термопасты

Термопаста представляет собой связующее с наполнителем. Вязкая основа должна обеспечивать нанесение и смачивание поверхностей, а наполнители — повышать теплопередачу по сравнению с воздухом и сохранять структуру после сборки. На практике встречаются составы с керамическими, металлическими, углеродными и смешанными наполнителями. Такое деление полезно как ориентир, но не заменяет чтение технической документации: два продукта одного условного типа могут иметь разную реологию, стабильность и требования к нанесению.

Керамические составы обычно выбирают там, где особенно важны электрическая безопасность и технологическая простота. Их часто рассматривают для электроники с близко расположенными контактами, поскольку случайный излишек не должен создавать проводящий мостик. Однако электрическая безопасность не означает автоматическую совместимость со всеми материалами: нужно учитывать коррозионную активность, взаимодействие с покрытиями и диапазон температур.

Углеродные и гибридные системы нельзя оценивать только по самому факту наличия углерода в названии. Важны размер и форма наполнителя, его доля, состояние связующего, поведение при сдвиге и склонность к высыханию или миграции. Для пользователя это означает простое правило: тип наполнителя подсказывает направление выбора, но окончательное решение принимают по паспорту, совместимости и реальному режиму эксплуатации.

Теплопроводность — не единственный критерий

Показатель теплопроводности, выраженный обычно в ваттах на метр-кельвин, полезен для сравнения материалов в рамках сопоставимых методик. Но цифра в рекламном описании не равна автоматически снижению температуры в собранном устройстве. На итог влияет толщина слоя, площадь контакта, давление прижима, шероховатость поверхностей, распределение тепла и сопротивление остальных участков пути. Кроме того, разные методы измерения могут давать результаты, которые нельзя напрямую сопоставлять.

Следующий параметр — стабильность во времени. Связующее может постепенно испаряться, высыхать, разделяться или перемещаться под действием температурных циклов. Поэтому важны не только начальные свойства, но и сохранение контакта после длительной работы. Если поставщик приводит данные о старении, их рассматривают в контексте конкретной температуры, толщины слоя, материалов основания и длительности испытания, а не как универсальную гарантию для любого устройства.

Как учитывать конструкцию системы охлаждения

В компактном процессорном узле площадь контакта относительно мала, а давление крепления обычно хорошо контролируется. Здесь на первый план выходят повторяемость нанесения, отсутствие пузырей и удобство обслуживания. Для графического чипа, силового модуля или светодиодной матрицы площадь может быть больше, а распределение давления — неоднородным. В таком случае состав с подходящей растекаемостью и метод дозирования могут быть важнее разницы между близкими заявленными значениями теплопроводности.

Если между источником тепла и радиатором есть заметный конструктивный зазор, обычная термопаста может быть неподходящим материалом. Паста рассчитана на заполнение микронеровностей, а не на работу как толстая прокладка. Для зазоров применяют термопрокладки, фазопереходные материалы или специально предусмотренные производителем решения. Попытка компенсировать крупный зазор большим количеством пасты обычно ухудшает контакт и усложняет сборку.

Следует проверить, не изменится ли давление после затяжки соседних креплений. У некоторых узлов радиатор сначала касается одного компонента, а затем постепенно садится на остальные. Если порядок затяжки нарушен, часть пасты может быть выдавлена, а часть зоны останется недостаточно заполненной. Для повторяемого результата полезны крестовая схема затяжки, ограничение момента и визуальный контроль отпечатка при опытной сборке.

Нанесение: меньше — не всегда лучше, больше — почти никогда

Цель нанесения — получить непрерывный тонкий слой без значительных воздушных включений. Излишек не превращается в дополнительный радиатор: он увеличивает путь теплопередачи, может выйти за границы площадки и загрязнить соседние элементы. Недостаток оставляет сухие зоны. Оптимальный объём зависит от площади, вязкости, рельефа поверхностей и силы прижима, поэтому универсальная «горошина» подходит не для каждой конструкции.

Перед нанесением поверхности очищают от пыли, старого материала и следов жира средствами, совместимыми с пластиками и покрытиями. Салфетка должна не оставлять волокон. Полировать основание до зеркального блеска без инженерной необходимости не стоит: важнее плоскостность и отсутствие крупных дефектов. После нанесения не следует многократно снимать и ставить радиатор, если это не предусмотрено инструкцией: так в слой могут попасть пузырьки и загрязнения.

Совместимость, безопасность и обслуживание

Материал интерфейса контактирует не только с кремнием или металлической крышкой. Рядом могут находиться припой, лак, эластомерный уплотнитель, анодированный алюминий, никелевое покрытие и пластмассы. Состав, безопасный для одного сочетания, не обязательно идеален для другого. При отсутствии данных о совместимости проводят небольшую проверку на образце или выбирают материал с прозрачной технической документацией и практикой применения в близком узле.

Практический алгоритм выбора

Шаг первый — описать узел: материал и площадь контактных площадок, наличие зазора, тип радиатора, способ крепления и доступное давление. Шаг второй — зафиксировать режим: мощность тепловыделения, длительность работы, температуры, циклы и вибрацию. Шаг третий — исключить неподходящие классы материалов по электропроводности, текучести, химической совместимости и требованиям безопасности.

Затем сравнивают несколько оставшихся вариантов по техническому паспорту. Смотрят не на одну большую цифру, а на совокупность: рабочий диапазон, реологию, стабильность, способ нанесения, срок хранения, рекомендации по толщине и данные о совместимости. Если методика измерения теплопроводности не указана, значение используют осторожно и не строят на нём точный прогноз температуры.

Последний шаг — проверка в собственной системе. Температуру сравнивают до и после замены при одинаковых условиях и дают узлу выйти на стабильный режим. Одновременно следят за шумом вентиляторов, равномерностью прогрева радиатора и повторяемостью результата. Для серийной продукции добавляют длительное наблюдение и контроль после температурных циклов. Такой подход помогает выбрать не «самую сильную» пасту вообще, а материал, который соответствует конкретной конструкции.

Практический вывод

Правильная термопаста — это не абстрактный чемпион по числу на упаковке, а совместимый контактный материал для определённого узла. Выбор строится на тепловом сценарии, конструкции, электрической безопасности, стабильности, способе нанесения и возможности проверки. Когда эти условия учтены, паста выполняет свою задачу: заполняет микронеровности и делает теплопередачу от источника к радиатору предсказуемой.
