TIM1.5 против классической схемы: зачем передовая упаковка объединяет тепловой интерфейс

07 июля 2026 г.

Сравнение TIM1, TIM1.5 и TIM2 в передовой упаковке полупроводников: как сокращение тепловых интерфейсов снижает R_th и почему за это приходится платить сложностью монтажа и ремонта.

В современных полупроводниковых корпусах тепловой интерфейс перестаёт быть одной пастой, которую наносят в конце сборки. Он становится частью архитектуры корпуса: от его положения зависят тепловое сопротивление, допустимая плотность мощности, механическая нагрузка на кристалл и даже то, можно ли изделие ремонтировать или повторно собирать. Особенно хорошо это видно при сравнении классической схемы TIM1/TIM2 с безкрышечным вариантом TIM1.5.

Здесь важно не перепутать предмет разговора. Речь идёт не о том, когда менять термопасту в ASIC-майнере и не о подборе состава для готового радиатора. В центре — передовая упаковка полупроводников, где несколько кристаллов, промежуточных слоёв и тепловых путей проектируются как единый узел. В англоязычной литературе такую область называют advanced packaging; по-русски точнее говорить о передовой упаковке или передовых корпусных технологиях.

Классическая цепочка: TIM1, крышка, TIM2

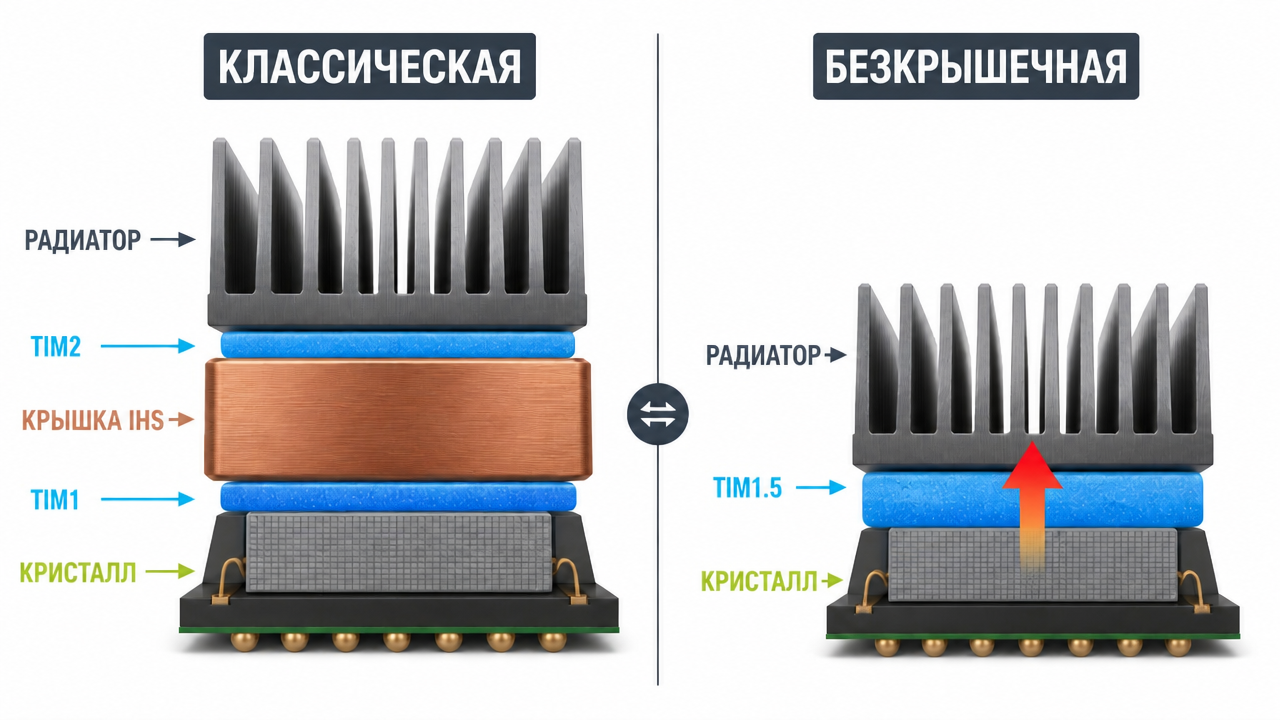

Сравнение классической и безкрышечной схемы TIM1.5 — классическая крышечная схема добавляет TIM1, крышку IHS и TIM2; в безкрышечной архитектуре тепловой путь сокращается до TIM1.5. Сгенерировано для этой статьи.

В традиционном корпусе процессорный кристалл или сборка кристаллов соединяется с металлической крышкой-теплораспределителем. Между активным кристаллом и этой крышкой находится TIM1. Затем крышка соединяется с основанием радиатора или холодной плитой через TIM2.

Упрощённо тепловой путь выглядит так:

кристалл → TIM1 → крышка-теплораспределитель → TIM2 → радиатор или холодная плита.

Каждый участок добавляет собственное сопротивление. Для теплового расчёта важен не только коэффициент теплопроводности материала, указанный в паспорте, но и толщина слоя, площадь контакта, равномерность прижима, микрорельеф поверхностей и стабильность интерфейса после термоциклов.

В этой схеме крышка выполняет сразу две функции. Во-первых, она распределяет тепловой поток от небольшого кристалла по большей площади радиатора. Во-вторых, она защищает кристалл от механического контакта с системой охлаждения. Цена такой защиты — дополнительный переход через материал и ещё один интерфейс. Даже если каждый из них кажется малым, последовательные сопротивления складываются.

Что меняет TIM1.5

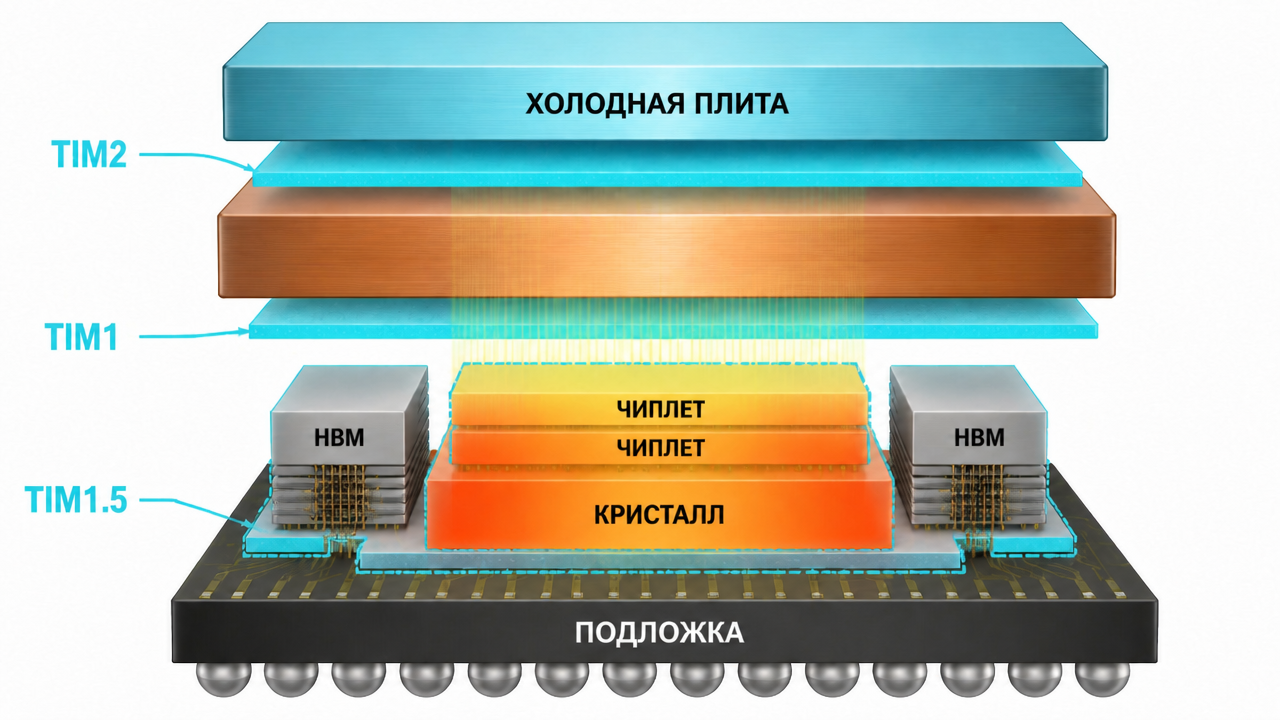

TIM1, TIM1.5 и TIM2 в передовой упаковке — расположение TIM1, TIM1.5 и TIM2 в многокристальной advanced packaging-сборке. Сгенерировано для этой статьи.

TIM1.5 появляется там, где крышка-теплораспределитель убирается из теплового пути. Открытый кристалл или верхняя поверхность многокристальной сборки контактирует непосредственно с радиатором, холодной плитой либо другим элементом отвода тепла через один специально рассчитанный интерфейс.

Схема становится короче:

кристалл → TIM1.5 → радиатор или холодная плита.

Это не просто переименование TIM2. Разница в том, что TIM1.5 работает непосредственно рядом с источником тепла и одновременно заменяет часть функций крышки и внешнего интерфейса. Он должен заполнить микронеровности, выдержать давление прижима, не повредить кристалл и обеспечить равномерный отвод тепла без промежуточной металлической крышки.

С точки зрения теплового сопротивления выигрыш возникает по двум причинам. Сокращается число переходов, а тепловой поток не проходит через отдельную крышку с её толщиной, растеканием и контактными границами. В первом приближении можно записать:

R_th,total = R_th,TIM1 + R_{th,крышки} + R_th,TIM2 + R_{th,радиатора}.

В безкрышечной конструкции часть слагаемых исчезает или заменяется одним оптимизированным интерфейсом:

R_th,total ≈ R_th,TIM1.5 + R_{th,радиатора}.

Это не означает, что TIM1.5 автоматически лучше в любой системе. Он убирает одни ограничения, но усиливает другие. Чем ближе интерфейс к кристаллу, тем меньше права на ошибку в геометрии, чистоте поверхности, распределении нагрузки и подборе материала.

Почему сокращение интерфейсов так важно

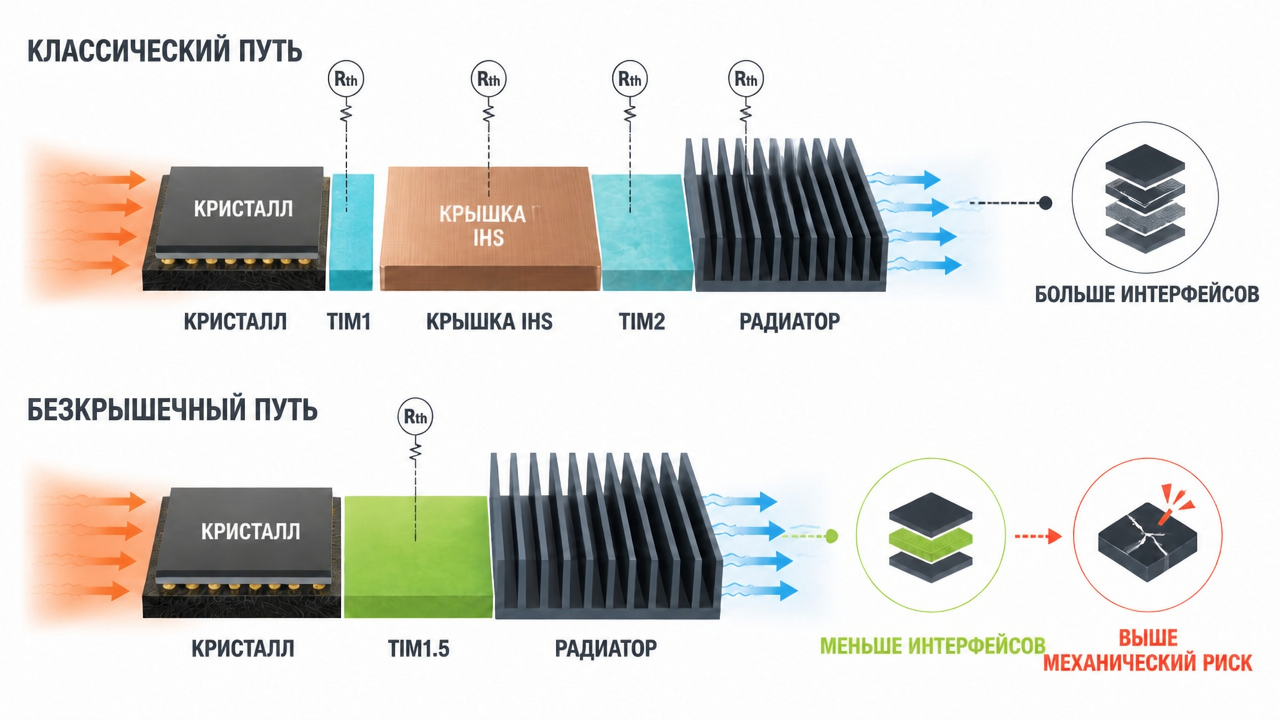

Сравнение теплового пути и сопротивлений — сокращение числа интерфейсов может уменьшить последовательные тепловые переходы, но повышает требования к механике и монтажу. Числовые значения намеренно не указаны. Сгенерировано для этой статьи.

Каждый интерфейс — это не только слой материала. Это две поверхности, микрозазоры, возможная шероховатость, остатки загрязнений и собственная механика прижима. Даже очень тонкий слой может дать заметный вклад в R_th, если он неоднороден или частично отрывается при циклическом нагреве.

Кроме того, на границе материалов возникает сопротивление самого контакта. В реальном корпусе тепловой поток неодинаков по площади: горячие зоны над вычислительными блоками, памятью или силовыми цепями могут быть значительно плотнее среднего значения. Крышка частично сглаживает этот профиль, но одновременно создаёт дополнительный путь растекания тепла. При прямом контакте с холодной плитой можно уменьшить длину пути, однако требуется гораздо лучше управлять локальными пиками температуры.

Поэтому переход к TIM1.5 особенно интересен для ускорителей, многокристальных вычислительных модулей и других систем, где каждый ватт теплового сопротивления влияет на частоту, производительность и рабочий запас по температуре. В такой архитектуре корпус уже не является нейтральной оболочкой: он становится частью теплового контура.

А где остаётся TIM2

В классической конструкции TIM2 — это интерфейс между крышкой и основанием радиатора, холодной плитой или другой системой охлаждения. Он обычно должен компенсировать более крупные неровности и допуски, чем TIM1, поэтому к нему предъявляются иные требования по сжимаемости, толщине и удобству сборки.

В конструкции с TIM1.5 внешний интерфейс может сохраниться, если между открытым кристаллом и холодной плитой есть дополнительный распределяющий элемент. Поэтому термин не всегда означает буквально «один слой вместо двух». Правильнее смотреть на фактический тепловой стек: какие границы материалов присутствуют, где находится основной перепад температуры и какой элемент распределяет тепловой поток.

Именно поэтому сравнивать TIM1, TIM1.5 и TIM2 только по числу в названии неправильно. TIM1 расположен ближе к кристаллу в крышечной схеме и обычно критичен по толщине и сопротивлению. TIM2 работает на внешней границе корпуса и чаще должен справляться с допусками и механическими перемещениями. TIM1.5 объединяет тепловую и механическую задачу в одном наиболее чувствительном месте.

Передовая упаковка объединяет не только тепловые слои

В многокристальных корпусах тепловая проблема усложняется. Разные кристаллы могут иметь разную мощность, высоту, площадь и допустимую нагрузку. Если сверху устанавливается общая холодная плита, она должна контактировать с системой, в которой несколько источников тепла расположены рядом, а иногда — на разных уровнях.

Безкрышечная архитектура позволяет сократить расстояние от горячих кристаллов до охлаждения и точнее управлять тепловым профилем. Но для этого нужно согласовать сразу несколько вещей: плоскостность корпуса, жёсткость холодной плиты, ограничители прижима, распределение давления и способность TIM1.5 компенсировать микронеровности без чрезмерного растекания.

Отсюда главный смысл передовой упаковки: она объединяет тепловой интерфейс с конструкцией корпуса ещё до того, как изделие попадёт в систему охлаждения. Материал, геометрия, способ нанесения и последовательность сборки выбираются вместе. Нельзя сначала спроектировать кристалл, затем независимо выбрать крышку, а в самом конце «добавить пасту» и ожидать прежнего результата.

Монтажный компромисс: меньше слоёв, выше требования к процессу

У TIM1.5 есть очевидное преимущество — короткий тепловой путь. Но монтаж становится требовательнее. Открытый кристалл нельзя прижимать так же, как металлическую крышку. Нагрузка должна распределяться без локального изгиба и без концентрации усилия на краях кристалла.

Проблема усугубляется тем, что современные корпуса могут иметь несколько зон с различной высотой. Даже небольшая разница в плоскости приводит к неравномерной толщине интерфейса. Слишком толстый слой увеличивает R_th, слишком тонкий перестаёт надёжно заполнять микропустоты. Избыток материала может выйти за пределы рабочей зоны, а недостаток — оставить воздушные включения.

Поэтому для TIM1.5 особенно важны дозирование, контроль толщины, параллельность поверхностей и повторяемость прижима. Производственный процесс должен контролировать не только сам материал, но и результат сборки: тепловое сопротивление, распределение отпечатка, наличие пустот и изменение характеристик после термоциклирования.

Ремонтопригодность: выигрыш в температуре не бесплатен

Классическая крышечная схема удобнее для обращения с готовым корпусом. Крышка защищает кристалл, упрощает транспортировку и позволяет использовать более привычную механику крепления радиатора. При необходимости замена внешнего TIM2 обычно не требует прямого доступа к кристаллу.

У TIM1.5 такой запас прочности меньше. Чтобы снять радиатор или холодную плиту, нужно не повредить открытый кристалл и не нарушить его соединения с подложкой. Повторная сборка может изменить толщину слоя, распределение давления и состояние поверхности. Материал, который хорошо работает один раз, не обязательно сохраняет те же характеристики после демонтажа.

Поэтому TIM1.5 чаще проектируется как часть контролируемого производственного узла, а не как интерфейс для регулярного обслуживания на месте. Это меняет экономику ремонта: иногда более низкое R_th и более высокая плотность мощности оправдывают сложность замены всего модуля, но не позволяют относиться к нему как к обычному процессорному кулеру.

Надёжность: меньше границ, больше ответственности

Сокращение числа интерфейсов снижает количество потенциальных зон деградации, но делает оставшийся интерфейс более критичным. Если TIM1.5 пересыхает, выдавливается из зоны контакта или теряет равномерность, резервного перехода через крышку уже нет.

Нужно учитывать и различие коэффициентов теплового расширения. Кристалл, подложка, холодная плита и материал TIM1.5 расширяются по-разному. При повторяющихся циклах нагрева это создаёт сдвиговые напряжения и микроперемещения. В крышечной схеме часть деформаций принимает на себя крышка и промежуточные слои; в безкрышечной конструкции нагрузка сильнее передаётся непосредственно на интерфейс и кристалл.

Поэтому оценка TIM1.5 должна включать не только начальное R_th, но и его дрейф: после термоциклов, длительной работы при высокой температуре, вибраций, механического демонтажа и изменения прижима. В этом смысле «лучший» материал — не тот, который показывает минимальное сопротивление в первом измерении, а тот, который удерживает рабочее окно на протяжении срока службы.

Как читать сравнение TIM1/TIM1.5/TIM2

Полезно разделять три вопроса.

Где находится интерфейс? TIM1 — между кристаллом и крышкой; TIM2 — между крышкой и охлаждением; TIM1.5 — в безкрышечной или близкой к безкрышечной архитектуре между открытым кристаллом и охлаждающим элементом.
Какую механику он компенсирует? TIM1 и TIM1.5 работают с очень малым зазором рядом с кристаллом; TIM2 чаще компенсирует внешние допуски и перемещения между корпусом и радиатором.
Что произойдёт при отказе? В TIM1.5 деградация быстрее становится ограничителем всего модуля, поскольку интерфейс совмещает функции теплопередачи и части корпусной защиты.

Такое сравнение полезнее, чем спор о «самом теплопроводном» составе. Один и тот же материал может быть удачным TIM2 и непригодным TIM1.5: его сжимаемость, растекаемость, толщина и поведение после циклов могут не соответствовать требованиям открытого кристалла.

Где проходит практическая граница

TIM1.5 оправдан там, где цена дополнительного интерфейса слишком высока: при большой плотности теплового потока, ограниченной высоте корпуса, многокристальной компоновке и необходимости приблизить охлаждение к активной области. Передовая упаковка получает здесь не косметическое улучшение, а дополнительный тепловой бюджет.

Классическая схема остаётся сильной там, где важнее защита кристалла, унификация монтажа, ремонтопригодность и устойчивость к разбросу сборки. Она может иметь больше последовательных границ, но эти границы лучше изучены и проще контролируются в массовом производстве.

Итог не сводится к формуле «TIM1.5 лучше TIM1 и TIM2». TIM1.5 — это архитектурный выбор. Он убирает лишний тепловой переход, но требует более точной геометрии, более дисциплинированного монтажа и более строгой проверки надёжности. Классическая схема добавляет крышку и внешний интерфейс, зато даёт механический запас и упрощает обращение с корпусом.

В передовой упаковке тепловой интерфейс перестаёт быть расходным материалом в конце цепочки. Он становится частью конструкции полупроводникового изделия — наравне с кристаллом, подложкой, крышкой и системой охлаждения. Именно поэтому вопрос TIM1.5 — это вопрос не только о пасте или прокладке. Это вопрос о том, сколько границ проходит тепло, кто принимает механическую нагрузку и какую цену производитель готов заплатить за каждый дополнительный градус рабочего запаса.

Тепловое сопротивление: почему паспортная теплопроводность не решает задачу

Для первого приближения сопротивление слоя можно представить как отношение толщины к произведению эффективной теплопроводности и площади контакта: R_th,bulk ≈ t/(k·A). Но в реальном корпусе к нему добавляются контактные сопротивления на обеих границах, сопротивление растекания в крышке или промежуточном слое и локальные участки с неполным заполнением.

Поэтому сравнивать TIM по одному числу в Вт/(м·К) некорректно. Испытания и методики измерения должны описывать не только материал, но и толщину, давление, размер образца, шероховатость поверхностей и температурный режим. Базовая рамка для тепловой характеристики полупроводниковых корпусов задана в серии методик JEDEC JESD51, а практическое различие между сопротивлением переход–корпус и переход–окружающая среда объясняется в техническом руководстве Texas Instruments.

Для TIM1.5 особенно важно разделять три уровня результата:

Свойство материала — теплопроводность и реология исходного состава.
Свойство интерфейса — сопротивление конкретного слоя при заданной толщине и давлении.
Свойство изделия — температура перехода, распределение тепла и запас до ограничения частоты в собранном модуле.

Если производитель сообщает только теплопроводность, это ещё не даёт ответа, какое сопротивление получится после нанесения на многокристальный корпус. Более полезны кривые сопротивления от толщины и давления, данные по пустотам, стабильности после циклов и совместимости с конкретными поверхностями.

Что происходит в 2.5D- и 3D-компоновке

В 2.5D-схеме несколько кристаллов размещаются на интерпозере или общем основании, а в 3D-схеме отдельные функциональные слои располагаются вертикально. Публичное описание TSMC CoWoS показывает, почему такие платформы стали важными для HPC и AI: рядом работают вычислительные кристаллы и HBM, а упаковка должна одновременно обеспечивать плотные соединения, питание и отвод тепла.

В вертикальных структурах тепловой путь нельзя оценивать только от верхнего кристалла до радиатора. Часть тепла уходит через подложку, межсоединения и соседние кристаллы; у каждого источника есть собственная мощность и допустимая температура. TSMC 3DFabric прямо рассматривает тепловой анализ как часть совместного проектирования 3D-системы. Это и есть причина, по которой TIM1.5 нельзя выбирать после завершения электрической разработки: тепловой интерфейс должен быть заложен в корпусную модель заранее.

Практический пример — 3D V-Cache: AMD описывает технологию как вертикальную интеграцию кэш-памяти и вычислительных кристаллов. Независимо от конкретной реализации, такая компоновка показывает общий принцип: добавление функциональных слоёв меняет не только площадь и пропускную способность, но и направление теплового потока. Чем выше локальная плотность мощности, тем сильнее ценится короткий и предсказуемый путь к охлаждению.

TIM1, TIM1.5 и TIM2: разные задачи — разные материалы

По классификации Indium Corporation TIM1, TIM1.5 и TIM2 отличаются не «классом качества», а местом в корпусе и набором ограничений. Для TIM1 критичны минимальная толщина, низкое сопротивление и совместимость с крышкой. Для TIM2 важнее способность компенсировать крупные допуски, сохранять контакт при перемещениях и быть технологичным при сборке радиатора. TIM1.5 сочетает требования к обоим интерфейсам, но работает рядом с наиболее чувствительной поверхностью.

Возможные классы материалов включают пасты, фазопереходные составы, эластичные прокладки, металлические фольги и припойные интерфейсы. Обзор Indium по металлическим TIM полезен тем, что отделяет высокую теплопроводность металла от реальной эффективности контакта: материал должен вытеснить воздух, смачивать поверхности и сохранять геометрию слоя.

Припойный интерфейс может дать очень малую толщину и хорошую повторяемость, но требует температурного бюджета, контроля смачивания, совместимости металлов и проверки механических напряжений. В описании solder TIM Indium отдельно подчёркивается необходимость учитывать одновременно тепловую и механическую надёжность, а не оптимизировать только начальное сопротивление.

Для полимерных составов важны вязкость, тиксотропия, смачивание, склонность к миграции наполнителя и стабильность после отверждения. Henkel в техническом документе о материалах для корпусирования отмечает, что TIM должен обеспечивать не только теплопередачу, но и надёжность изоляции, адгезию и стабильность сборки. Это особенно актуально для безкрышечной архитектуры, где материал частично участвует в механической защите узла.

Монтаж: окно процесса важнее рекордного показателя

Для TIM1.5 производственный процесс нужно описывать как окно допустимых параметров, а не как единственное номинальное значение. В него входят:

подготовка и очистка контактных поверхностей;
способ дозирования или нанесения;
целевая толщина слоя и её разброс;
усилие, скорость и последовательность прижима;
температура и время отверждения либо оплавления;
контроль пустот, выхода материала за рабочую зону и загрязнения соседних элементов.

Resonac показывает роль теплопроводных листов в корпусе: лист может одновременно давать предсказуемую толщину и служить способом контролируемого заполнения зазора. В других конфигурациях лучше работают пасты или фазопереходные материалы, но тогда больше значение имеют дозирование и распределение давления.

Для многокристального корпуса нужно проверять не только среднюю толщину, но и карту контакта. Средний показатель может выглядеть приемлемо, пока один из горячих кристаллов фактически работает через более толстый слой или локальную пустоту. Поэтому полезны рентгеновский контроль, акустическая микроскопия, измерение отпечатка после прижима и корреляция этих данных с тепловой картой.

Надёжность: термоциклы, pump-out и механические напряжения

Температурный цикл действует сразу на несколько механизмов деградации. Разные коэффициенты теплового расширения вызывают сдвиг, изменение толщины и локальное перераспределение материала. Для паст возможен pump-out — постепенное выдавливание состава из рабочей зоны; для эластичных материалов важны остаточная деформация и потеря усилия; для металлических и припойных интерфейсов — усталость, трещины и реакция с контактными слоями.

Henkel описывает миграцию материала и pump-out как одну из причин, по которой обычная паста может не обеспечивать требуемую долговременную стабильность. В TIM1.5 этот риск нельзя рассматривать отдельно от конструкции прижима: неподходящая жёсткость плиты или неравномерное усилие ускоряет деградацию даже у хорошего состава.

Для 2.5D/3D-корпусов добавляется риск warpage — изгиба сборки из-за неоднородного нагрева и различий в материалах. Amkor в разделе решений по корпусированию связывает современные 2.5D/3D-конфигурации с повышенными требованиями к электрическим и тепловым характеристикам. ASE в описании VIPack также делает акцент на совместном проектировании кристалла, корпуса и системы, включая тепловую производительность.

Поэтому программа квалификации должна включать начальную тепловую характеристику, длительную выдержку при рабочей температуре, термоциклирование, проверку после механического воздействия и повторное измерение R_th. Число циклов и пределы температур выбираются по изделию и стандарту, но логика одна: проверять не только «температуру сегодня», а сохранение теплового окна в течение срока службы.

Как выбирать TIM1.5 на практике

Для предварительного отбора удобно использовать последовательность из шести вопросов:

Какой реальный тепловой поток и где находятся локальные горячие зоны?
Какой диапазон толщины допускает корпус без риска контакта кристалла с плитой?
Нужно ли электрическое изолирование или допустим металлический проводящий материал?
Какое давление доступно без изгиба кристалла, подложки и холодной плиты?
Как материал поведёт себя после термоциклов, длительной выдержки и демонтажа?
Каким методом будет подтверждаться результат — измерением R_th, температурной картой, контролем пустот или сочетанием методов?

Если ответы на эти вопросы неизвестны, выбирать состав только по максимальной теплопроводности преждевременно. Для массового производства более ценным может оказаться материал с чуть меньшим паспортным k, но стабильной толщиной, широким процессным окном и предсказуемым поведением после циклов.

Почему TIM1.5 становится частью архитектуры, а не расходником

Развитие передовой упаковки подталкивает производителей к совместному проектированию кристалла, корпуса и охлаждения. Intel описывает современные решения EMIB и Foveros как платформы, где плотность интеграции и тепловой контроль рассматриваются вместе. В материалах Intel о производстве передовой упаковки для AI также подчёркивается роль чиплетов и 2.5D/3D-соединений: описание технологической платформы Intel Foundry.

Из этого следует важный инженерный вывод. TIM1.5 нельзя считать универсальной «более проводящей термопастой». Это элемент, который влияет на высоту сборки, прижим, допустимую мощность, защиту кристалла, контроль качества и сценарий ремонта. В классической схеме интерфейсы можно оптимизировать по отдельности в известных границах; в безкрышечной схеме тепловой материал становится частью механики корпуса и должен проходить квалификацию вместе с ним.

Источники и терминология

В статье обозначения TIM1, TIM1.5 и TIM2 используются как инженерные названия положения теплового интерфейса в корпусе. Реальная конфигурация зависит от конкретной архитектуры, конструкции корпуса и системы охлаждения.
