В мире высоконагруженных ASIC-майнеров, где каждый ватт энергии должен быть превращён в хешрейт, а не в тепло, термоинтерфейс (TIM) — это не просто «смазка», а критически важный элемент тепловой цепи. Заводская термопаста, заложенная при сборке, часто становится узким местом в долгосрочной надёжности оборудования. Она не рассчитана на годы непрерывной работы при циклических температурных нагрузках, и её деградация напрямую влияет на производительность, стабильность и срок службы хеш-плат. В этом материале мы разберём, когда именно термопасту нужно менять, какие механизмы деградации приводят к её выходу из строя, и, что особенно важно, — как инженерно подойти к выбору новой TIM, а не полагаться на маркетинговые обещания. Мы также выработаем практический протокол обслуживания для ферм, включая частоту инспекций, триггеры замены и валидацию результата, а также затронем реалии сервисных центров в России и СНГ, где доступность материалов и условия эксплуатации добавляют свои ограничения.

Проблема начинается с того, что многие операторы ферм воспринимают термопасту как «одноразовую» деталь, заложенную на весь срок службы. Это заблуждение. Даже высококачественные составы подвержены физическим и химическим изменениям под действием температурных циклов, вибрации и механических напряжений. Игнорирование этого факта приводит к росту теплового сопротивления, локальным перегревам (локальные перегревы), снижению хешрейта, увеличению отказов и, в конечном счёте, к преждевременному выходу из строя дорогостоящих хеш-плат. В условиях, когда рентабельность майнинга зависит от десятых долей процента энергоэффективности, каждое дополнительное градусное сопротивление в термоинтерфейсе — это прямые убытки.

Признаки деградации термопасты: от симптомов к диагностике

Первые сигналы о проблемах с термоинтерфейсом часто маскируются под другие неисправности. Оператор может списать рост температуры на пыль, снижение хешрейта — на сетевые колебания, а перезагрузки — на проблемы с питанием. Однако есть чёткие операционные и диагностические признаки, которые однозначно указывают на необходимость замены термопасты.

Одним из наиболее явных операционных признаков является резкое повышение температуры чипов при неизменной нагрузке и условиях охлаждения. Если после полной очистки майнера от пыли, проверки скорости вращения вентиляторов и подтверждения стабильности температуры в помещении температура чипов остаётся завышенной, это прямой сигнал о деградации термопасты. Согласно анализу Vnish.pro, именно этот сценарий — наиболее частая причина перегрева после технического обслуживания. Другие признаки включают частые перезагрузки майнера, особенно в пиковые часы нагрева, и необъяснимое падение хешрейта. Когда термопаста высыхает или выдавливается из зазора, микроскопические воздушные полости начинают накапливаться, создавая тепловые барьеры. Это приводит к образованию горячих точек, которые могут на 15–25 °C превышать среднюю температуру чипа, вызывая тепловое троттлинг и принудительное снижение частоты.

Диагностический подход требует более глубокого анализа. В сервисных центрах и крупных фермах рекомендуется использовать тепловизионную съёмку хеш-плат под нагрузкой. На термограмме деградировавший термоинтерфейс проявляется в виде неравномерного распределения температуры: отдельные чипы или их края становятся заметно горячее соседних. Это визуальное подтверждение того, что тепловой контакт нарушен. Также стоит обратить внимание на поведение системы охлаждения — если вентиляторы работают на максимальных оборотах, но температура не снижается, это указывает на проблему не в воздушном потоке, а в передаче тепла от кристалла к радиатору.

Ещё один косвенный, но важный признак — возраст оборудования. Kryptex Пул рекомендует заменять термопасту каждые 6–12 месяцев как часть регулярного технического обслуживания. Эта рекомендация основана на эмпирических данных, собранных из тысяч майнеров, и подтверждается практикой крупных ферм. Даже если нет явных симптомов перегрева, профилактическая замена позволяет избежать внезапных отказов и поддерживать предсказуемую тепловую производительность. Особенно актуально это для майнеров, работающих в условиях высокой температуры окружающей среды (выше 30 °C) или с ограниченным воздушным потоком.

Механизмы деградации термопасты: что происходит на микроскопическом уровне

Понимание механизмов, приводящих к выходу термопасты из строя, — ключ к выбору более устойчивого решения. Заводские составы, как правило, представляют собой силиконовые пасты с наполнителем из оксидов или нитридов алюминия. Они недороги, легко наносятся и обладают достаточной теплопроводностью на начальном этапе. Однако их долгосрочная стабильность подвержена ряду физических процессов, которые в совокупности приводят к росту теплового сопротивления.

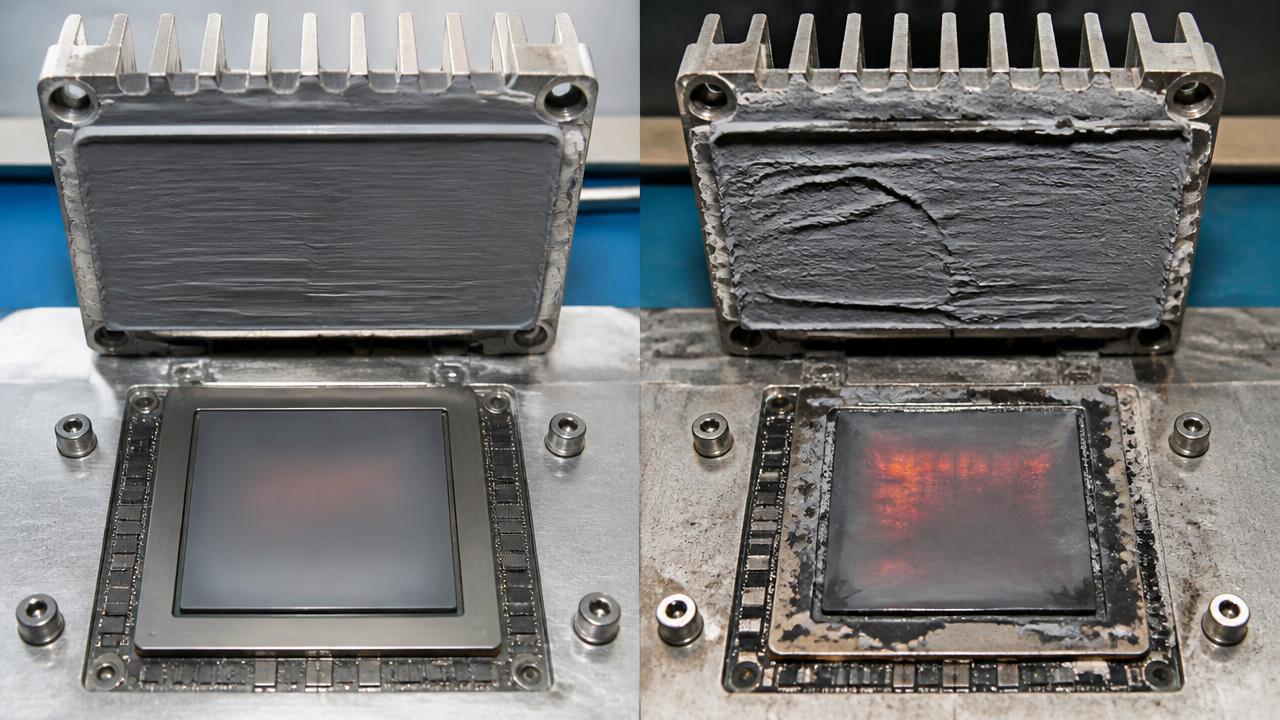

Один из главных врагов термоинтерфейса — выдавливание (выдавливание). Этот процесс возникает из-за циклического расширения и сжатия материалов при нагреве и охлаждении. Каждый раз, когда майнер включается и выключается, или даже при колебаниях нагрузки, чип и радиатор расширяются с разной скоростью. Это создаёт микродвижения на границе раздела, которые постепенно выдавливают термопасту из зазора. Со временем паста собирается по краям, а в центре образуются воздушные полости. Electrolube объясняет, что выдавливание особенно активен при резких температурных изменениях — например, при перезагрузках или включениях после простоя. В условиях ASIC-майнера, где температура может колебаться от 25 °C до 90 °C за считанные минуты, этот эффект усиливается. Henkel в своём исследовании отмечает, что выдавливание напрямую ухудшает тепловое сопротивление и снижает надёжность устройства.

Параллельно с выдавливание происходит высыхание (высыхание) — испарение силиконовой основы термопасты. При длительной эксплуатации при высоких температурах летучие компоненты улетучиваются, и паста теряет пластичность, превращаясь в пористую, хрупкую массу. Такой материал уже не может заполнять микронеровности поверхности и теряет свою функцию. GrafTech в своём техническом отчёте указывает, что большинство доступных паст и фазовых материалов не обеспечивают надёжной теплопередачи из-за высыхания, выдавливания и других механизмов деградации. высыхание — процесс необратимый, и его нельзя компенсировать дополнительным нанесением пасты поверх старого слоя.

Ещё один фактор — загрязнение. В условиях пыльного серверного помещения мелкие частицы могут проникать в зазор между чипом и радиатором, особенно если уплотнение неплотное. Пыль, смешанная с высохшей пастой, образует абразивную массу, которая не только ухудшает теплопроводность, но и может повреждать поверхности при сборке. Также возможна деградация контактного давления — ослабление пружинных зажимов или деформация крепёжных элементов, что снижает эффективность прижима радиатора и увеличивает толщину термоинтерфейса. Все эти механизмы работают в комплексе, и их влияние накапливается со временем, что делает профилактическую замену не просто рекомендацией, а инженерной необходимостью.

Инженерные критерии выбора термоинтерфейса: за пределами маркетинга

Выбор термопасты для ASIC-майнера — не вопрос «какая имеет самую высокую теплопроводность». Маркетинговые цифры вроде 12 Вт/(м·К) или 15 Вт/(м·К) часто вводят в заблуждение, поскольку реальная эффективность зависит от множества факторов, включая толщину слоя, стабильность и совместимость. Настоящий инженерный подход требует анализа поведения материала в условиях, близких к реальным.

Первый критерий — поведение вязкости и консистенции. Идеальный TIM должен сохранять пластичность в диапазоне от 20 °C до 100 °C, не становясь слишком жидким при нагреве (что усугубляет выдавливание) и не затвердевая при охлаждении. Составы на основе силиконового масла склонны к расслоению, особенно при высоких температурах. Альтернатива — керамические или углеродные пасты с низкой текучестью, но они требуют более точного нанесения. Важно также, чтобы материал не «плыл» по поверхности при вертикальной установке хеш-платы.

Второй, и один из самых важных, критерий — устойчивость к выдавливанию (устойчивость к выдавливанию). Здесь на помощь приходят альтернативные типы TIM, такие как фазовые материалы (PCM) или предварительно отформованные подложки (термопрокладки). Caplвq представляет материалы, специально разработанные для устранения выдавливание: они плавятся при определённой температуре, заполняя зазор, а затем затвердевают, сохраняя форму. Такие решения особенно перспективны для ASIC, где циклические нагрузки неизбежны.

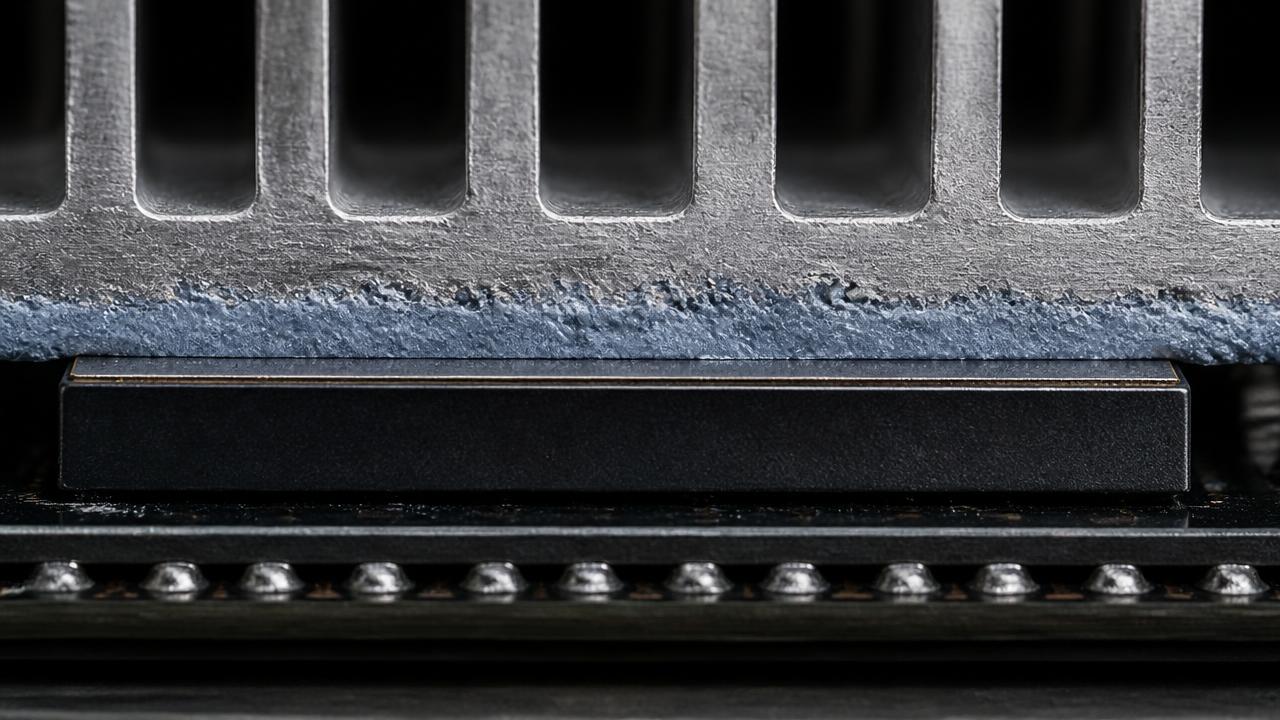

Третий критерий — зависимость теплового импеданса от толщины слоя (толщина клеевого шва). Чем тоньше слой, тем ниже сопротивление, но слишком тонкий слой может не компенсировать неровности поверхности. Оптимальная толщина — 30–80 мкм. Некоторые материалы, особенно пены, имеют нелинейную зависимость: при уменьшении толщины сопротивление сначала падает, а затем резко растёт из-за неполного контакта. Это требует точной настройки усилия прижима.

Четвёртый критерий — электрическая безопасность. Термопаста должна быть строго непроводящей. Попадание проводящего состава на контактные площадки или дорожки может привести к короткому замыканию и выходу чипа из строя. Многие графеновые или металлические пасты, несмотря на высокую теплопроводность, не подходят для ASIC из-за этого риска. Chargedevs подчёркивает, что силиконовые TIM предпочтительны именно из-за их диэлектрических свойств.

Пятый критерий — совместимость с поверхностями. Медные, алюминиевые и никелированные поверхности хеш-плат и радиаторов могут вступать в реакцию с агрессивными компонентами пасты. Некоторые составы вызывают коррозию меди, особенно при наличии влаги. Рекомендуется использовать пасты, сертифицированные по стандартам ASTM B117 (на коррозионную стойкость) и MIL-STD-883 (на совместимость с электроникой).

Наконец, шестой критерий — обслуживаемость. В условиях крупной фермы важно, чтобы замена TIM была воспроизводимой и не требовала сложного оборудования. Предварительно нанесённые пластины (термопрокладки) или фазовые материалы в форме дисков упрощают процесс, снижая риск ошибки при нанесении. Strouse отмечает, что такие решения чище при ручной сборке и не страдают от высыхание. Однако их стоимость выше, и они требуют точного подбора по размеру.

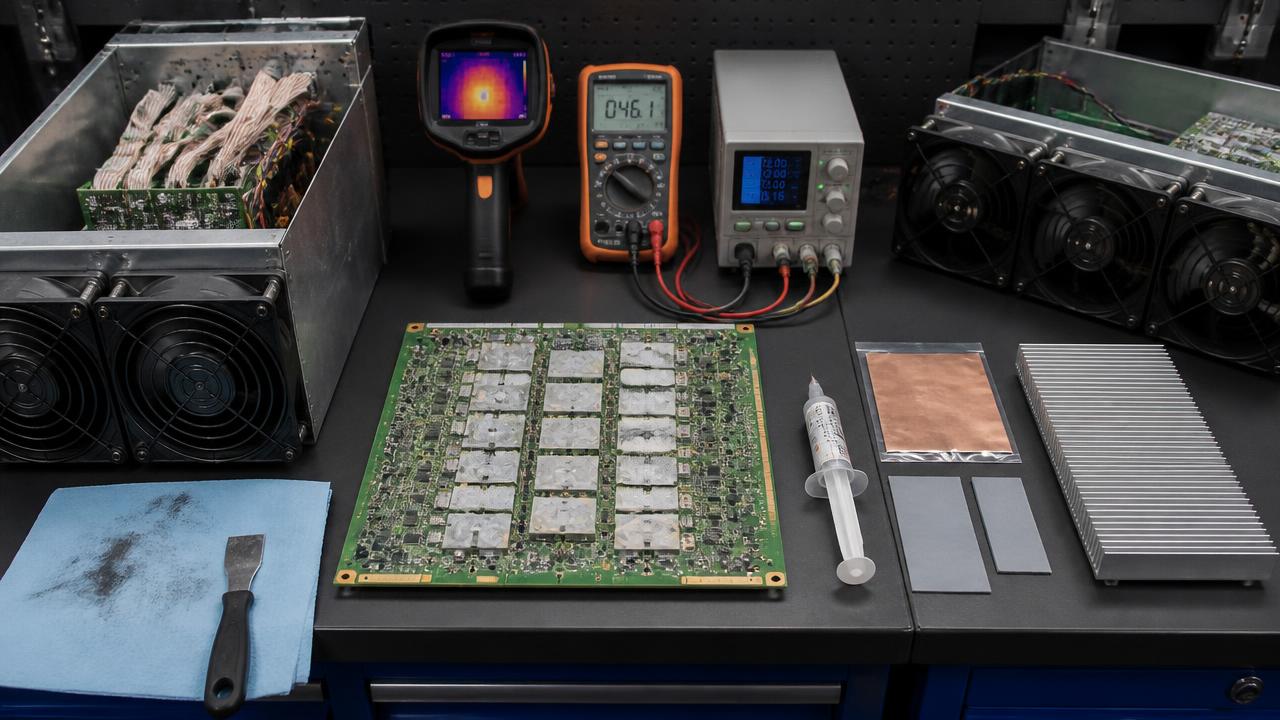

Практический протокол обслуживания для майнинг-ферм

Для обеспечения стабильной работы фермы необходим системный подход к обслуживанию термоинтерфейса. Ниже приведён проверенный протокол, адаптированный для условий крупных и средних ферм.

Частота инспекций: проводить визуальный и тепловой осмотр 1 раз в 3 месяца. Включает очистку от пыли, проверку скорости вращения вентиляторов и тепловизионное сканирование 5–10% выборки майнеров. При выявлении аномалий — расширение проверки до 30% парка.

Триггеры замены:

• Рост температуры чипов >10 °C по сравнению с базовым уровнем (после чистки);
• Наличие горячих точек на термограмме (>15 °C выше средней);
• Возраст майнера >12 месяцев без замены TIM;
• Частые перезагрузки или снижение хешрейта без других причин;
• Плановое обслуживание после ремонта хеш-платы.

Постсервисная валидация: после замены термопасты необходимо выполнить следующий чек-лист:

1. Запустить майнер в штатном режиме на 2 часа;
2. Измерить температуру чипов и сравнить с данными до замены;
3. Провести тепловизионный контроль равномерности нагрева;
4. Проверить стабильность хешрейта и отсутствие ошибок;
5. Зафиксировать результаты в журнале обслуживания.

Цель — не просто снизить температуру, а добиться предсказуемого и равномерного теплового поля. Снижение на 5–8 °C при равномерном распределении — хороший результат. Если разница между чипами превышает 5 °C, возможно, проблема в неравномерном нанесении или дефекте прижима.

Типичные ошибки и анти-паттерны в практике

На практике сервисные инженеры часто допускают ошибки, которые сводят на нет пользу от замены термопасты. Вот наиболее распространённые:

• Нанесение нового слоя поверх старого. Это создаёт воздушные пузыри и увеличивает толщину слоя. Всегда полностью удалять старую пасту спиртом и безворсовой салфеткой.
• Использование избыточного количества пасты. Излишки выдавливаются на края и могут попасть на плату. Достаточно капли размером с горошину для чипа 20×20 мм.
• Неравномерное затягивание зажимов. Начинать с центра, постепенно двигаясь к краям, чтобы избежать воздушных карманов.
• Игнорирование очистки поверхностей. Остатки пасты, пыль или окислы ухудшают контакт. Поверхности должны быть абсолютно чистыми и сухими.
• Использование проводящих паст. Даже если производитель не указывает явно — проверять спецификации на объёмное сопротивление (>10¹² Ом·см).

Ещё один анти-паттерн — «экономия» на качестве TIM. Дешёвые пасты могут дать краткосрочный эффект, но быстро деградируют, увеличивая частоту обслуживания. В долгосрочной перспективе это дороже.

Реальность сервиса в России и СНГ: доступность и ограничения

В условиях России и стран СНГ сервисные центры сталкиваются с дополнительными вызовами. Доступность качественных термоинтерфейсов ограничен: многие оригинальные материалы (например, от Henkel, Dow, Parker Chomerics) либо отсутствуют, либо стоят в 2–3 раза дороже из-за логистики. Это вынуждает использовать местные аналоги, которые редко проходят независимое тестирование. ZeusBTC предлагает «премиальную термопасту» для ремонта ASIC, но без публикации полных спецификаций, что затрудняет оценку её долгосрочной стабильности.

Также ограничена доступность оборудования для точного нанесения TIM. Большинство сервисов работают вручную, что увеличивает вариативность результата. В условиях высокой загрузки сервисных центров часто сокращают время на сушку поверхностей или пропускают этап тепловизионного контроля.

Операторы ферм в регионах с жарким климатом (например, в южных областях России или в Центральной Азии) сталкиваются с ускоренной деградацией пасты из-за повышенных температур. Здесь профилактическая замена каждые 6 месяцев становится не рекомендацией, а необходимостью. Mвe-Stream подчёркивает, что регулярное обслуживание значительно увеличивает срок службы оборудования и предотвращает внезапные поломки — особенно важно в условиях, когда доставка запчастей занимает недели.

Вывод: в условиях СНГ критически важно выбирать проверенные, доступные и стабильные решения. Приоритет — не максимальная теплопроводность, а устойчивость к выдавливание и высыхание. Также необходимо внедрять минимальные стандарты контроля — хотя бы визуальную проверку и измерение температуры после замены.
