Телеметрия теплового режима портативной игровой консоли при работе в док-станции
Владельцы современных портативных консолей (Steam Deck, ASUS ROG Ally, Lenovo Legion Go и аналогичных компактных x86-систем) часто сталкиваются с неочевидным симптомом. В автономном режиме устройство ведет себя образцово: корпус остается умеренно теплым, вентилятор не срывается на надрывный свист, а частота кадров в любимой игре часами держится на стабильной отметке. Однако стоит установить консоль в настольную док-станцию, вывести изображение на большой монитор или телевизор и провести в сессии 20–40 минут, как поведение системы кардинально меняется.
Частота кадров внезапно проседает в полтора-два раза, график времени кадра превращается в «частокол» из микрофризов, вентилятор выходит на предельные обороты, а оверлей телеметрии фиксирует падение тактовой частоты графического ядра и процессорных ядер до минимальных базовых значений.
Первая и самая распространенная реакция пользователя — подозрение на критический дефект сборки или системы охлаждения: «высохла заводская термопаста», «бракованный прижим радиатора» или «разгерметизировалась тепловая трубка». Однако попытка прямолинейного решения — покупка разрекламированной термопасты из потребительского сегмента и самостоятельное обслуживание узла — нередко заканчивается полным разочарованием: в доке устройство продолжает троттлить точно так же, а иногда деградация производительности наступает еще быстрее.
Чтобы устранить проблему, необходимо разделить физику теплового узла и алгоритмы управления питанием. Разберем, как устроен тепловой бюджет портативного APU, почему подключение к внешнему питанию резко обостряет тепловую нагрузку и по каким четким признакам можно отличить системное ограничение по охлаждению от локального разрушения теплового контакта.
Архитектура портативного APU: компромисс между миллиметрами и ваттами
В портативных игровых устройствах центральный процессор и графическое ядро объединены на едином кремниевом кристалле — APU (Accelerated Processing Unit). В отличие от настольных процессоров, где кристалл защищен массивной никелированной медной крышкой-теплораспределителем (IHS), в компактных консолях ради экономии миллиметров толщины и граммов веса используется прямая компоновка bare-die — подошва медного теплосъемника прижимается непосредственно к открытому кристаллу кремния.

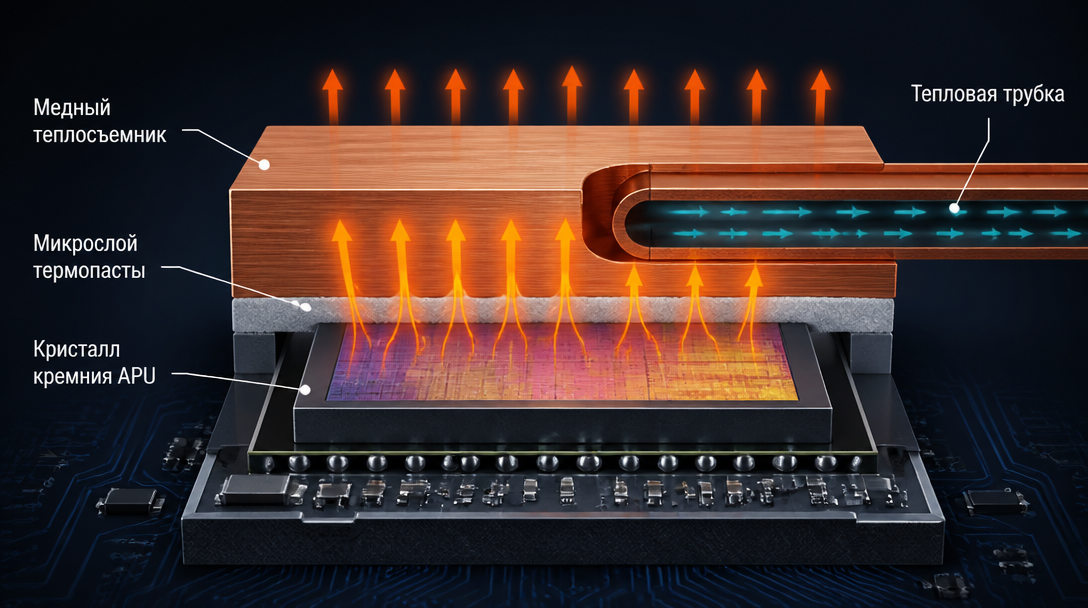

Строение теплового интерфейса bare-die: кристалл APU, микрослой термоинтерфейса и медный теплосъемник
У схемы bare-die есть фундаментальная физическая особенность: крайне высокая плотность теплового потока при скромной физической площади контакта. Кремниевый кристалл площадью порядка 100–140 мм² должен сбросить от 15 до 30 Вт тепловой энергии в медное основание тепловой трубки или компактной испарительной камеры.
Упрощенно цепочка теплопередачи в портативном шасси выглядит следующим образом:
*Кремниевый кристалл (die) → Термоинтерфейс (TIM-1) → Медная подошва теплосъемника → Тепловая трубка → Пластинчатый радиатор → Воздушный поток центробежной турбины.*
Суммарное тепловое сопротивление узла Rth складывается из сопротивления полупроводникового кристалла, термического сопротивления самого слоя интерфейса RTIM, сопротивления фазового перехода в тепловой трубке Rpipe и конвективного сброса тепла в окружающую среду через радиатор Rsink:
*Rth ≈ t / (k · A) + Rc1 + Rc2 + Rpipe + Rsink*
где *t* — фактическая толщина интерфейсного слоя (Bond Line Thickness, BLT), *k* — эффективная теплопроводность термоинтерфейса, *A* — площадь теплопередачи кристалла, а *Rc1* и *Rc2* — контактные термические сопротивления на физических границах «кремний — интерфейс» и «интерфейс — медь».
Пока консоль находится в руках, суммарная электрическая мощность APU (TDP / Package Power) строго ограничена встроенным контроллером управления питанием (EC / PMIC) на уровне 15 Вт. Этот лимит выбран производителями как компромисс между автономностью от аккумулятора, комфортной температурой корпуса и допустимым уровнем шума. Система охлаждения при 15 Вт работает в оптимальном режиме: температура кристалла стабилизируется на уровне 75–82 °C, а радиатор и турбина обеспечивают достаточный запас теплосъема.
Что меняется в док-станции: скачок мощности и «эффект тепловой ловушки»
Когда устройство подключается к док-станции или кабелю питания USB Power Delivery (USB-PD), логика контроллера мгновенно переходит из мобильного профиля в режим стационарной производительности. Происходит комплексное изменение условий работы:

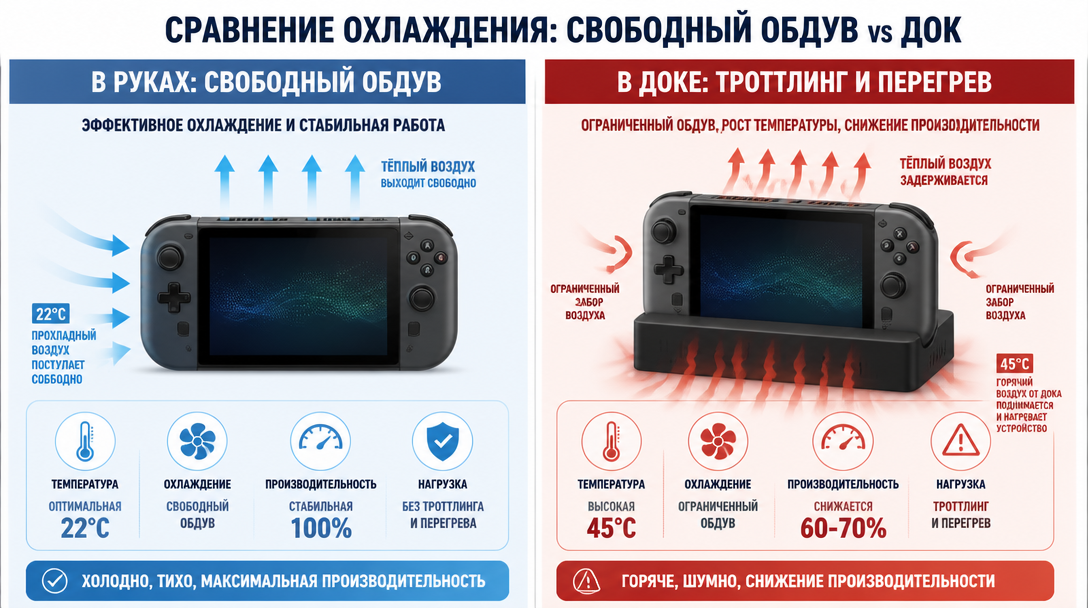

Аэродинамические и тепловые различия: свободный забор воздуха в автономном режиме против ограниченной циркуляции в док-станции
1. Скачкообразное увеличение тепловыделения (TDP boost)
Вместо базовых 15 Вт встроенный контроллер разрешает чипу непрерывно потреблять 25, 30, а в пиковых режимах (PL2 / FPPT) до 35–40 Вт. Увеличение тепловыделения на 70–100% происходит скачком. Плотность теплового потока на крошечном кристалле достигает значений, характерных для серверов высокой плотности: более 25 Вт/см². Если при 15 Вт термоинтерфейс и радиатор работали с небольшим запасом, то при 30 Вт малейшее узкое место в цепочке приводит к лавинообразному росту температуры кристалла до защитного предела (95–100 °C).
2. Аэродинамическое сопротивление и экранирование вентиляционных решеток
В руках пользователя задняя панель консоли открыта свободному воздушному пространству. При установке в настольный ложемент дока возникают два негативных фактора:
- Вертикальная подставка док-станции располагается в считанных миллиметрах от воздухозаборных прорезей задней крышки. Это резко повышает аэродинамическое сопротивление всасывающего тракта турбины. Турбина начинает работать в условиях разрежения воздуха, ее фактическая производительность (CFM) падает на 20–35% при тех же или более высоких оборотах.
- Электроника самой док-станции (чипы DisplayPort/HDMI-конвертеров, контроллеры USB 3.2, контроллер быстрой зарядки Power Delivery) под нагрузкой разогревается до 45–55 °C. Этот восходящий поток теплого воздуха затягивается турбиной прямо внутрь консоли. Входящая температура воздуха поднимается с комнатных 22–24 °C до 35–40 °C, срезая дельту температур, критически необходимую медному радиатору для сброса тепла.
3. Нагрузка от высокого разрешения внешнего экрана
На встроенном дисплее игра рендерится в разрешении 720p/800p или 1080p. При подключении к внешнему 2K- или 4K-монитору нагрузка на графические вычислительные блоки возрастает до 100% без малейших микропауз между кадрами.
В результате защитные механизмы APU активируют Thermal Throttling: чтобы не допустить деградации полупроводниковой структуры при превышении температурной отметки Tjunc, чип принудительно сбрасывает тактовые частоты графики с 2200–2700 МГц до 800–1000 МГц. Для игрока это выглядит как резкий обвал производительности через 20–30 минут после начала игры.
Диагностическая развилка: системная перегрузка или разрушение контакта?
Чтобы понять, требуется ли вмешательство во внутренности консоли, инженеры используют диагностическую развилку без предварительной разборки корпуса:
| Параметр наблюдения | Исправный тепловой контакт, но общая перегрузка по охлаждению / аэродинамике | Дефект интерфейса (высыхание, эффект pump-out, перекос прижима) |
| **Динамика роста температуры APU** | Плавное нарастание температуры в течение 3–8 минут до выхода на полку 88–92 °C. | Мгновенный взлет температуры с 45 °C до 95–100 °C за 5–15 секунд после подачи нагрузки. |
| **Температура выдуваемого воздуха** | Воздушный поток из решетки обжигающе горячий (50–60 °C). Радиатор полностью прогрет. | Воздух из сопла радиатора едва теплый или прохладный, турбина воет на 100%, а APU показывает 98 °C. |
| **Реакция на ручную фиксацию лимита 15 Вт в доке** | Температура быстро снижается до стабильных 75–80 °C, FPS полностью выравнивается. | Температура остается критически высокой (88–95 °C) даже при сниженном энергопотреблении. |
| **Дельта температур Hotspot и среднего датчика APU** | Разница между самой горячей точкой и средней температурой ядер держится в пределах 8–12 °C. | Резкий разрыв дельты: температура hotspot подскакивает на 20–30 °C выше средней температуры ядер. |
Диагностический маркер: «холодный выхлоп при раскаленном кристалле»
Если турбина системы охлаждения вращается на максимальных оборотах (5000–6500 об/мин), датчик кристалла рапортует о 98 °C с глубоким троттлингом, а выдуваемый из вентиляционной решетки воздух остается слегка теплым — это однозначный признак обрыва теплового моста на начальном участке цепи. Тепло не может преодолеть границу между кремнием и теплосъемником. Радиатор не прогревается, потому что энергия заперта внутри кристалла. В этом случае корень проблемы кроется именно в термоинтерфейсе или механике прижима.
Если же выхлопной воздух раскален, радиатор горячий по всей площади, но при 30 Вт через полчаса система медленно уходит в троттлинг — тепловой контакт кристалла с трубкой идеален, однако исчерпана суммарная рассеивающая способность компактного радиатора в стесненных условиях док-станции.
Специфика bare-die узлов: почему обычная термопаста быстро деградирует
Когда пользователи пытаются обслужить консоль классической термопастой для настольных ПК, они часто сталкиваются с тем, что через 2–3 недели температуры становятся еще хуже, чем на заводском составе. Причина заключается в разрушительном эффекте, специфичном для открытых кристаллов без теплораспределительной крышки.
Механизм Pump-Out (циклическое выдавливание)
Кремниевый чип APU и медная подошва кулера обладают существенно различными коэффициентами теплового линейного расширения (КТЛР):
*αSi ≈ 2.6 × 10-6 K-1, αCu ≈ 16.5 × 10-6 K-1*
Разница в коэффициентах расширения составляет более шести раз. При каждом запуске игры кристалл и медь нагреваются от комнатной температуры до 85–95 °C, а после выключения остывают. Из-за разницы расширения контактные плоскости совершают микроскопические сдвиговые колебания относительно друг друга, а подошва теплосъемника испытывает микроизгиб.
Этот термомеханический процесс работает как миниатюрный циклический насос. Традиционные силиконовые термопасты со средней и низкой вязкостью постепенно выдавливаются из эпицентра кристалла к его периферии. В центре чипа — в зоне максимального тепловыделения процессорных и графических кластеров — образуется сухое пятно, заполненное воздухом. Тепловое контактное сопротивление Rc возрастает в геометрической прогрессии, приводя к локальным перегревам и троттлингу.
Фазопереходные термоинтерфейсы (PCM)
Именно поэтому инженеры при проектировании мобильных bare-die систем все чаще отказываются от классических текучих паст в пользу фазопереходных материалов (Phase Change Materials, PCM).
При комнатной температуре фазопереходный интерфейс представляет собой плотную, механически стабильную пластину или пасту ультравысокой вязкости. При нагреве выше температуры фазового перехода (обычно 45–50 °C) материал размягчается, смачивает микронеровности кремния и меди под постоянным усилием прижимных пружин и формирует тончайший интерфейсный слой без избыточного вытекания. При остывании материал вновь полимеризуется и фиксируется, что полностью блокирует эффект выкачивания (pump-out) на сотни и тысячи термических циклов.
Графеновые композиции в компактных bare-die интерфейсах
В ситуациях, когда требуется максимальный теплосъем без перехода на химически агрессивный и электропроводный жидкий металл, ключевую роль играют термоинтерфейсы с модифицированной реологией на основе графеновых нанопластинок (GNP).

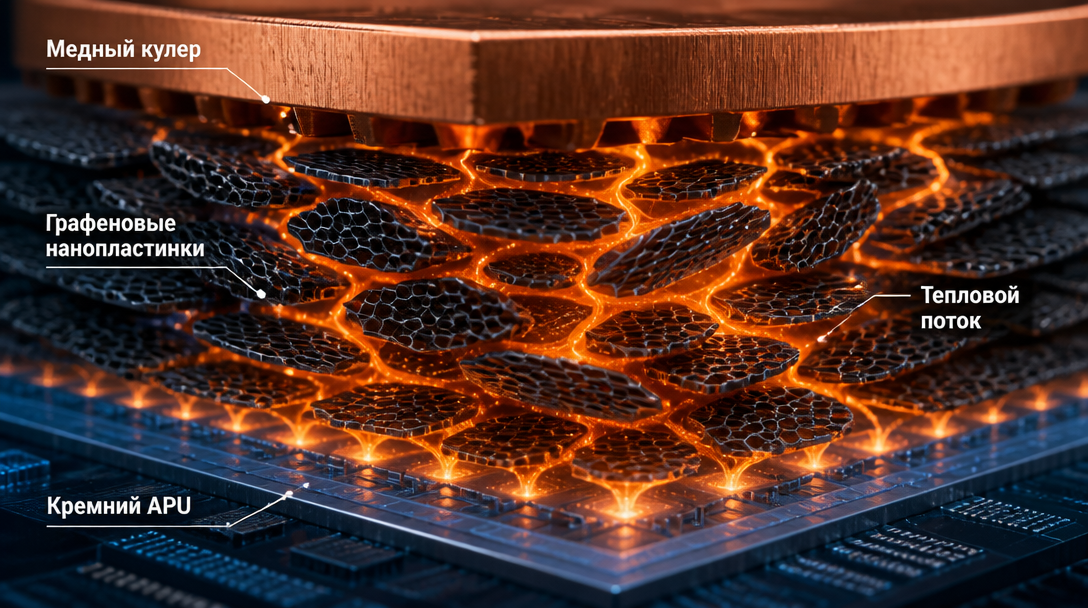

Формирование непрерывной перколяционной теплопроводящей сети графеновыми нанопластинками в микрозазоре кристалла
В отличие от традиционных составов со сферическими частицами оксида цинка или алюминия, двумерные чешуйки графена формируют непрерывную перколяционную сетку теплопередачи при меньшем объеме наполнителя:
- Плоская геометрия наноматериала обеспечивает высокую удельную площадь контакта с поверхностью кремния и меди, снижая переходные контактные сопротивления Rc1 и Rc2.
- Графеновые наноструктуры придают пасте выраженную тиксотропию: материал становится пластичным под постоянным монтажным давлением прижима, но демонстрирует высокое сопротивление сдвигу при микроколебаниях кулера, препятствуя вытеканию пасты из зоны кристалла.
- Углеродные наноматериалы химически инертны, не высыхают и сохраняют эластичность связующей полимерной основы при постоянном нагреве до 120–150 °C, исключая охрупчивание слоя (dry-out).
В линейке термоинтерфейсных решений RG Paste для узлов с открытым кристаллом и высокими требованиями к устойчивости против pump-out эффекта оптимизированы высоковязкие композиции с высокой механической стабильностью интерфейсного слоя.
Пошаговый инженерный регламент: как стабилизировать работу консоли в доке
Если консоль теряет кадры исключительно в док-станции, действуйте последовательно по алгоритму исключения внешних факторов:
Этап 1. Нормализация внешней аэродинамики и размещения
- Обеспечьте свободное пространство вокруг консоли: зазор между задней крышкой и стеной или монитором должен составлять не менее 15 см.
- Не используйте глухие док-станции, плотно закрывающие воздухозаборные отверстия. Если док перекрывает перфорацию, установите консоль на открытую подставку или используйте угловой USB-C удлинитель.
- Изолируйте горячий корпус док-станции от воздухозаборника консоли: теплый воздух от контроллеров внешнего видеовыхода не должен затягиваться турбиной.
Этап 2. Оптимизация профилей энергопотребления
- В настройках электропитания или фирменной утилиты ограничьте максимальный постоянный лимит TDP на уровне 18–22 Вт вместо максимальных 30–35 Вт. В большинстве современных игр на портативных APU снижение мощности на 25% уменьшает производительность всего на 5–8%, но снижает тепловыделение почти на треть, полностью предотвращая троттлинг.
- Установите целевое разрешение рендера в играх не выше 1080p с активацией масштабирования AMD FSR или Intel XeSS, избегая прямого вывода в тяжелое нативное 4K.
Этап 3. Аппаратная профилактика радиатора
- Очистите соты радиатора: тонкие микроканалы радиаторов портативных турбин покрываются плотным слоем пыли уже через полгода домашнего использования. Продуйте радиатор сжатым воздухом, обязательно заблокировав вращение лопастей турбины тонким немагнитным предметом (свободное раскручивание вентилятора от струи воздуха генерирует опасное паразитное напряжение на разъеме материнской платы).
Этап 4. Замена термоинтерфейса (при аппаратном дефекте контакта)
Если диагностика подтвердила дефект теплопередачи («холодный выхлоп при раскаленном кристалле»):
- Полностью удалите старый состав с кремния и медной подошвы чистым изопропиловым спиртом с помощью безворсовой салфетки.
- Категорически избегайте жидких низковязких паст: используйте фазопереходные термопрокладки (PCM) либо специализированные высоковязкие термопасты с защитой от эффекта pump-out.
- Затягивайте винты крепления кулера строго крест-накрест с равномерным шагом по пол-оборота, чтобы не допустить перекоса и скола незащищенного кремниевого кристалла.
Источники и справочные материалы
*arXiv Computer Science & Hardware Architecture* — Shared Thermal Headroom in Heterogeneous Mobile SoC Architectures *(PDF / исследовательская работа по механизмам разделения тепловых лимитов в совмещенных вычислительных архитектурах)*
*ScienceDirect / Applied Thermal Engineering* — Thermal Interface Materials for Efficient Heat Management in High-Density Electronics
*ScienceDirect / Materials Science and Engineering: R: Reports* — Emerging Trends, Reliability Challenges and Pump-out Mitigation in Thermal Interface Materials
*Intel Technical Support Documentation* — Understanding Processor Throttling, Thermal Margins, and Power Delivery Limits
*Laird Thermal Systems Engineering Library* — Thermal Interface Materials: Mechanics of Pump-out, Contact Resistance and Surface Wetting
*IEEE Transactions on Components, Packaging and Manufacturing Technology* — Characterization of Thermal Degradation in Bare-Die Mobile Processors Under High-Frequency Thermal Cycling
*MDPI Nanomaterials* — Graphene-Enhanced Polymeric Thermal Interface Materials: Heat Dissipation, Viscosity Control and Rheological Behavior
*PMC / US National Library of Medicine* — Thermal Management Solutions in High-Density Electronic Packaging: Comprehensive Review
*Xotic PC Engineering Desk* — Diagnosing PC and Handheld Thermal Throttling: Ambient Aerodynamics vs Interface Bottlenecks
*Портал RG Paste / База знаний ООО «Русграфен»* — Контактное термическое сопротивление и микрошероховатость в интерфейсах охлаждения
